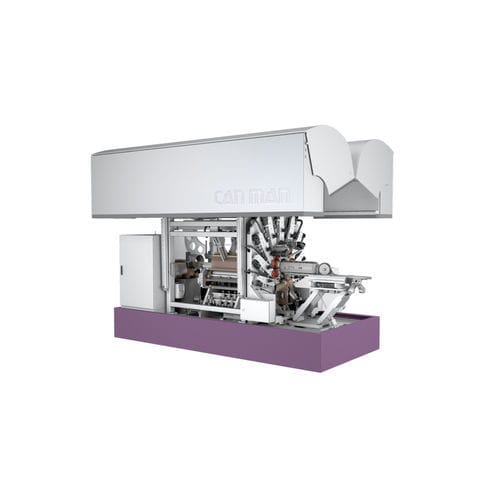

Máquina estacionária de solda por costura X4

automáticapara aço inoxidávelpara aço de carbono

Visão geral
A soldadora de corpo de lata é uma máquina central em linhas de produção de latas em três peças. Forma as chapas do corpo e solda a sobreposição longitudinal segundo o princípio Superwima, que exige apenas algumas décimas de milímetro de sobreposição. O controlo preciso da corrente de soldadura e a pressão ajustada produzem uma costura amassada de aproximadamente 1,4× a espessura da chapa. A geração mais recente proporciona elevada disponibilidade da máquina e produção eficiente, definindo novos padrões industriais a nível mundial.

Aplicações

• aerossol
• alimentação/bebidas
• industrial

Características e benefícios (X4)
Mudança de formato mais rápida
Mudanças de formato totalmente automáticas permitem produção económica de pequenos lotes; fabricantes pequenos e médios podem efetuar alterações que antes exigiam operações semiautomáticas ou manuais.

Versatilidade
A gama de produção cobre diâmetros de corpo desde 230 mm (pequenos tambores) até 575 mm (tambores grandes) e espessuras de chapa de 0,4 mm a 1,5 mm. Pode processar uma ampla gama de materiais, incluindo aço inoxidável e superfícies sensíveis a riscos.

Flexibilidade
Um conjunto de nove rolos diabolo codificados por cores minimiza atrito e risco de riscos e permite soldar qualquer diâmetro na gama da máquina. Mudanças de formato são plug-and-play com fixadores de libertação rápida.

Usabilidade
Mudanças de formato, material e velocidade podem ser concluídas em dez minutos. Vinte servomotores aplicam automaticamente as definições armazenadas. Uma interface de utilizador clara permite configuração e operação a partir de um painel sem fios ou dispositivo remoto.

Qualidade
Múltiplos sensores monitorizam e regulam o processo para assegurar qualidade consistente de soldadura, baixo desgaste e desperdício mínimo. O Qualimaker2 está disponível como opção para monitorização avançada da soldadura.

Acessibilidade
A ferramenta de calibração pode ser movida automaticamente para a frente para permitir acesso sem precedentes para tarefas de configuração e manutenção (ex. troca ou reafiamento do rolo de soldagem ou substituição da barra em Z).

Economia
A condução sincronizada da cabeça de rolo interior e exterior melhora a qualidade da solda e reduz o desgaste dos anéis de soldagem. Os rolos de soldagem são isentos de mercúrio e o design do corpo do rolo permite a troca dos anéis interior e exterior para máxima utilidade.

Sistema de refrigeração FLUID+
A máquina inteira, incluindo a cabeça de rolo DISCON+, é arrefecida por um único fluido em circuito fechado. O sistema FLUID+ integra um trocador de calor e um fluido de arrefecimento especializado para desempenho estável.

Soudronic Insights Ready
Painel básico com estatísticas de produção em direto, limitadas no tempo, ao nível da máquina e do componente:

• Estado da máquina
• Eficiência
• Estatísticas dos 5 principais erros
• Contador de produção
• Registo de eventos

Séries disponíveis (seleção)

• SOUCAN 2000/1000/800
• SOUCAN 1000 S/800 S
• SOUCAN 600 S
• COMPACT 240/180/120
• COMPACT 80/60/40
• X7
• X5
• X4
• STW
• Semi-Auto
• X8

Tipos de máquina — exemplo chave: X4 WeldCENTER™
Tipo de máquina: X4 WeldCENTER™
Produção máx. [cpm]: até 20 tambores
Diâmetro do corpo [mm]: 230 – 400 mm (versão menor); 350 – 575 mm (versão maior)
Altura do corpo [mm]: 160 – 950
Espessura da chapa [mm]: 0,4 – 1,5
Material soldável: aço inoxidável, chapa preta, aço galvanizado
Velocidade de soldagem [m/min]: 3 – 12
Mudança de formato [min]: 10
Mudança de altura [min]: 5
Alimentação elétrica: 3 x 400 VAC + N + Terra, 50/60 Hz
Fusível e potência: 3 x 80 A, 45 kVA
Pressão da água: 6 bar
Vazão: 30 l/min
Pressão e consumo de ar: 6 bar, 20 m3/h

Notas
O princípio Superwima permite uma sobreposição mínima de algumas décimas de milímetro e produz uma costura amassada de aprox. 1,4× a espessura da chapa. Múltiplas séries e tipos de máquina cobrem gamas desde tambores pequenos a grandes e incluem linhas semi-automáticas e de alto desempenho.

Especificações técnicas

• Princípio de soldagem: Superwima (soldagem com sobreposição mínima)
• Costura típica amassada: aprox. 1,4 × espessura da chapa
• Capacidade de produção (exemplos): até 900 cpm para algumas séries SOUCAN; até 20 tambores (X4 WeldCENTER™)
• Faixas de velocidade de soldagem: típ. 3–12 m/min (X4), até 120 m/min (séries SOUCAN de alta velocidade)
• Faixas de diâmetro do corpo: ex. 45–154 mm (SOUCAN 2000) até 575 mm (versão X4 maior)
• Faixas de altura do corpo: ex. 50–950 mm dependendo da série
• Faixas de espessura da chapa: 0,12–1,50 mm conforme a série (ex. X4: 0,4–1,5 mm)
• Diâmetro de fio de cobre (quando aplicável): 1,24 / 1,38 / 1,50 mm (dependente da série)
• Ferramentas de calibração: Highspeed-UNITOOL, UNITOOL, COMPACT tool (dependente da série)
• Arrefecimento: sistema FLUID+ integrado em circuito fechado
• Controlo e automação: até 20 servomotores, painel de operação sem fios, acesso remoto, conectividade Soudronic Insights
• Monitorização de soldadura opcional: Qualimaker2
