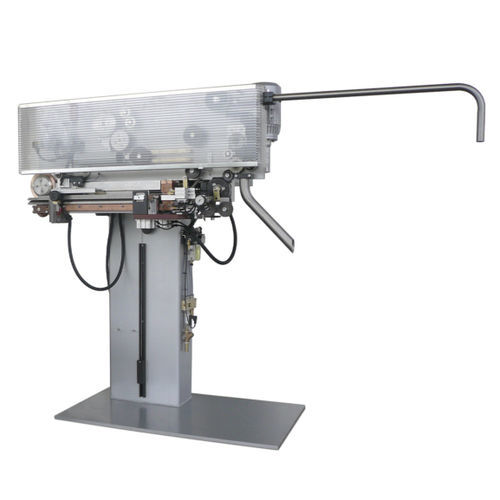

Máquina estacionária de solda por resistência elétrica CM 21

por costurasemiautomáticaindependente

Visão geral do produto
A soldadora de corpo de lata forma os blanks do corpo e solda a costura longitudinal na produção de latas em três peças. O princípio de soldagem Superwima exige apenas uma sobreposição mínima de alguns décimos de milímetro e, juntamente com controlo preciso da corrente e pressão adequada, produz uma costura compactada ≈ 1,4× a espessura da chapa. A CM 21 semi‑automática foi concebida para produção flexível e económica, com tempos de mudança de formato curtos e ocupação de espaço compacta para fácil relocação.

Princípio de soldagem chave
Superwima: sobreposição mínima de alguns décimos de milímetro; controlo preciso da corrente de soldagem; pressão combinada e ajustada na sobreposição; costura compactada ≈ 1,4× a espessura da chapa.

Características e benefícios
Um sistema de fixação patenteado mantém a sobreposição constante ao longo de todo o comprimento de soldagem, melhorando a qualidade da costura e permitindo revestimento a pó ou verniz. O projeto é tolerante a cortes irregulares do blank (exceto cortes em arco acentuados) e suporta modos de soldagem por pontos ou contínua.

• Sistema de fixação patenteado garantindo sobreposição constante e qualidade consistente da costura
• Tolerante a cortes irregulares; tolerâncias de corte não provocam problemas de sobreposição (exceto cortes em arco)
• Tempos de mudança muito curtos em modelos semi‑automáticos; mudança de diâmetro na CM 21 sem tempo de troca; alterações de altura < 1 minuto
• Projeto semi‑auto compacto com área de apoio aprox. 1 x 1 m; unidade de arrefecimento opcional e ligações elétricas/ar simplificadas
• Cabeças de rolete superior e inferior de longa duração com discos de soldagem intercambiáveis para minimizar custos de peças de desgaste
• Transmissão de fio controlada por frequência para otimizar a velocidade de soldagem
• Soldagem por pontos ou contínua selecionável por botão
• Barra Z para sobreposição precisa das bordas da chapa

Variantes de máquinas e aplicações previstas
A família de produtos cobre várias séries e formatos para atender fábricas orientadas a desempenho e flexibilidade, incluindo aplicações em aerossóis, alimentos & bebidas e produção industrial de latas. São oferecidas séries de alta velocidade e máquinas compactas ou semi‑automáticas para pequenos lotes e produção versátil.

Acessórios e ferramentas de qualidade
Acessórios e unidades de controlo de qualidade disponíveis para produção e testes offline incluem:

• Tester cónico para verificações de expansão cónica nas extremidades dianteira/traseira
• Unidade de dressing de rolos de soldagem para perfilagem profissional dos rolos
• Soldadora de pressão a frio para unir o fio de cobre após quebra ou troca de bobina (evita reenfiamento)
• Tester de dureza da folha (tester de retorno elástico) para verificações de dureza do material
• Tester de bola para verificar resistência/estabilidade da costura ao longo do comprimento do corpo da lata
• Cortador de tiras STC para cortar tiras de corpos soldados/revestidos para CQ
• Unidade de medição de diâmetro interno para controlos offline e monitorização durante mudança de formato
• Body Blank Measuring BBM 1250 para controlo das tolerâncias de corte dos blanks

Vídeos e media
Vídeos de produto e máquinas demonstram soldadoras semi‑automáticas e de produção, operação e benefícios (ex.: CM 21 semi‑auto WIMA, soldadoras L1 e L2 HVAC).

Especificações / Dados técnicos

• Geral: princípio de soldagem Superwima; costura compactada ≈ 1,4 × espessura da chapa
• Aplicações típicas: aerossol, alimentação & bebidas, industrial
• Exemplos de séries: SOUCAN 2000/1000/800; SOUCAN 1000 S/800 S; SOUCAN 600 S; COMPACT 240/180/120; COMPACT 80/60/40; X7; X5; X4; STW; Semi-Auto; X8
• CM 21 Semi Automatic Welder: Produção máx.: operação manual; Diâmetro do corpo: 52/99 – 330 mm (Butterfly); Altura do corpo: 50 – 330*/420 mm (Butterfly) (*altura máx. com braço de soldagem para 52 mm); Espessura da chapa: 0,19 – 0,36 mm (Butterfly); Diâmetro fio cobre: 1,5 mm; Velocidade de soldagem: 9 – 14 m/min; Mudança de formato: 2 min; Alimentação elétrica: 3 x 400 VAC + N + Terra, 50/60 Hz; Fusível & potência: 32 A, 25 kVA (monofásico); Pressão da água: 5 bar; Vazão: min. 15 l/min; Potência de arrefecimento: min. 5 kW; Pressão e consumo de ar: 6 bar, 5 m3/h; Sobreposição de costura: 2,5 mm (Butterfly); Temp. da água de arrefecimento: máx. 25 °C com PowerROLL
• L1 Semi Automatic Welder (HVAC): Diâmetro do corpo: 80 – 1000 mm; Altura/comprimento do corpo: 50 – 1000 mm; Espessura da chapa: 0,3 – 1,0 mm; Diâmetro fio cobre: 1,8 mm; Velocidade de soldagem: 4 – 8 m/min; Mudança de formato: 2 min; Alimentação: 3 x 400 VAC 50/60 Hz + N + Terra; Fusível & potência: 3 x 80 A, 35 kVA; Pressão água: 5 bar; Vazão: min. 15 l/min bomba; Potência de arrefecimento: min. 5 kW; Pressão e consumo de ar: 6 bar, 10 m3/h; Sobreposição de costura: 6,0 mm; Temp. água arrefecimento: máx. 25 °C com PowerROLL
• L2 Semi Automatic Welder (HVAC, soldagem invertida): Diâmetro do corpo: 100 – 1500 mm; Altura/comprimento do corpo: 100 – 1500 mm; Espessura da chapa: 0,3 – 1,25 mm; Diâmetro fio cobre: 1,8 mm; Velocidade de soldagem: 4 – 8 m/min; Mudança de formato: 2 min; Alimentação: 3 x 400 VAC 50/60 Hz + N + Terra; Fusível & potência: 3 x 100 A, 50 kVA; Pressão água: 5 bar; Vazão: min. 15 l/min bomba; Potência de arrefecimento: min. 6 kW; Pressão e consumo de ar: 6 bar, 10 m3/h; Sobreposição de costura: 6,0 mm; Temp. água arrefecimento: máx. 25 °C com PowerROLL
• Exemplos de performance selecionados: SOUCAN 2000/1000/800 – Prod. máx. 900 cpm; Diâmetro do corpo 45–154 mm; Altura do corpo 64–320 mm; Espessura da chapa 0,13–0,31 mm; Velocidade de soldagem 9–120 m/min; Ferramenta de calibração: Highspeed-UNITOOL
• Outras séries: COMPACT e séries X cobrem gamas de produção e dimensões adicionais conforme dados por série
• Manutenção & custos operacionais: cabeças de rolete de longa duração com anéis de soldagem intercambiáveis para reduzir custos de peças de desgaste
