Máquina estacionária de solda a arco elétrico STW series

de alta frequênciacom servoacionamentocompacta

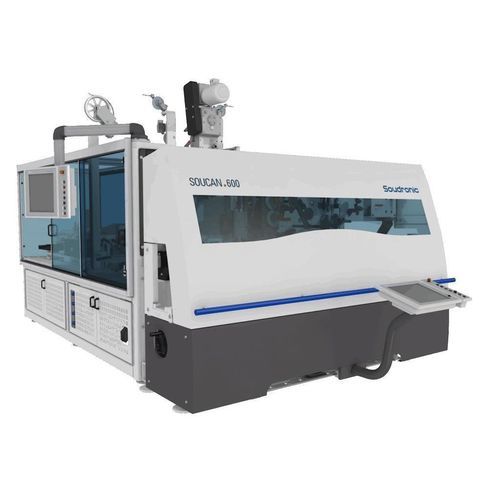

Visão geral do produto O soldador de corpos de latas está no centro de qualquer linha de produção de latas de três peças. Ela molda os espaços em branco do corpo na sua forma básica e solda a sobreposição da costura. O princípio de soldadura Superwima requer apenas uma sobreposição mínima de alguns décimos de milímetro. O controlo ótimo da corrente de soldadura, combinado com uma pressão precisa sobre a sobreposição, garante uma costura de apenas 1,4 vezes a espessura da chapa. Desde o lançamento da nova geração de soldadoras, os clientes em todo o mundo relatam a elevada fiabilidade das máquinas, juntamente com uma produção económica e eficiente. Foram estabelecidos novos padrões industriais no fabrico de latas de três peças. Conceção da máquina Este tipo de máquinas de soldar (soldador de língua Soudronic) pode ser concebido e equipado para aplicações específicas (exemplo: latas de carne em conserva) e pode incluir funções de soldador de língua e de prensa integrada.

• Baseado na série SOUCAN (exemplos de implementações incluem variantes da série SOUCAN 600).
• Opção de colocar um soldador de língua em frente ao soldador de corpo de lata para formatos especializados.
• Inclui prensa para perfuração de língua quando necessário.

Sistema de controlo UNICONTROL O Soudronic UNICONTROL representa um sistema de controlo avançado para o fabrico de latas de três peças. Inclui uma HMI moderna e unidades de controlo inteligentes descentralizadas.

• Painel de operação com ecrã tátil de superfície com janelas gráficas.
• Unidades de controlo inteligentes descentralizadas.
• Controlo de linha e versão de demonstração para PC de secretária disponíveis.

Conversor de frequência estático PULSAR O PULSAR assegura o controlo da corrente para soldadura e permite formas de onda selecionáveis e definições precisas do processo.

• Controlo optimizado da corrente de soldadura em toda a gama de frequências e formas de onda.
• Formas de onda selecionáveis.
• Definição da distância do nugget de soldadura em toda a gama de controlo.
• Redução do risco de rutura do fio de cobre.
• Configurações armazenáveis para diferentes tamanhos de latas.

Controlo de qualidade melhorado Os monitores de soldadura opcionais fornecem verificações de produção de alta qualidade e fiáveis. Alta eficiência na produção Troca rápida de alturas e diâmetros de latas e reinício instantâneo através de sincronização automática e recuperação de parâmetros armazenados.

• Reinício instantâneo devido à sincronização automática e recuperação dos parâmetros armazenados.

Fácil operação e manutenção Os elementos de design reduzem a manutenção e facilitam as alterações de formato e as configurações reproduzíveis.

• Manutenção reduzida.
• Servo-motores controlados por posição, eliminando caixas de engrenagens mecânicas e sincronização manual.
• Ajustes padrão programáveis e reproduzíveis de todos os parâmetros da máquina.
• Acesso rápido a todos os componentes-chave da máquina.
• Ajustes mecânicos repetíveis com medidores.

Poupanças substanciais Várias máquinas de soldar Soudronic proporcionam economias operacionais e redução do stock de peças de reposição.

• Menos desgaste.
• Menos peças de reposição para armazenar.
• Baixo consumo de energia.

Sistema de refrigeração FLUID+ Toda a máquina, incluindo a cabeça do rolo DISCON+, é arrefecida por um único meio num circuito fechado. O FLUID+ integra um permutador de calor e um meio de refrigeração especializado para um desempenho ótimo. Soudronic Insights Ready O painel de controlo básico fornece estatísticas de produção em tempo real limitadas ao nível da máquina e dos componentes.

• Estado da máquina.
• Eficiência.
• Estatísticas dos 5 principais erros.
• Contador de produção.
• Registo de eventos.

Exemplos de séries e famílias de máquinas (visão geral) Abaixo estão as especificações representativas da série e do tipo de máquina mostradas na página do produto (valores de produção e faixas de formato conforme indicado pelo fabricante): Séries (estilo de tabela) SOUCAN 2000/1000/800 - Produção máx. [cpm]: 900 - Diâmetro do corpo [mm]: 45-154 - Altura do corpo [mm]: 64-320 - Espessura da folha [mm]: 0.13-0,31 - Diâmetro do fio de cobre. [mm]: 1.24 / 1,38 - Ferramenta de calibração: Highspeed-UNITOOL - Velocidade de soldadura [m/min]: 9-120 SOUCAN 1000 S/800 S - Produção máx. [cpm]: 900 (1000) - Diâmetro do corpo [mm]: (45) 52-154 - Altura do corpo [mm]: 64-320 - Espessura da chapa [mm]: 0.13-0,28 (0,31) - Diâmetro do fio de cobre. [mm]: 1.24 / 1,38 / 1,50 - Ferramenta de calibração: Highspeed-UNITOOL - Velocidade de soldadura [m/min]: 9-120 SOUCAN 600 S - Produção máx. [cpm]: 600 - Diâmetro do corpo [mm]: 52-165 - Altura do corpo [mm]: 50-320 - Espessura da chapa [mm]: 0.12-0,31 - Diâmetro do fio de cobre. [mm]: 1.24 / 1.38 - Ferramenta de Calibração: UNITOOL - Velocidade de soldadura [m/min]: 9-85 COMPACT 240/180/120 - Produção máx. [cpm]: 240 - Diâmetro do corpo [mm]: 52-330 - Altura do corpo [mm]: 50-540 - Espessura da chapa [mm]: 0.15-0,38 - Diâmetro do fio de cobre. [mm]: 1.38 / 1.50 - Ferramenta de Calibração: COMPACT - Velocidade de soldadura [m/min]: 9-40 COMPACT 80/60/40 - Produção máx. [cpm]: 80/60/40 - Diâmetro do corpo [mm]: 99/180-330 - Altura do corpo [mm]: 50-420/540 - Espessura da chapa [mm]: 0.19-0,38 - Diâmetro do fio de cobre. [mm]: 1.38 / 1.50 - Ferramenta de Calibração: COMPACT - Velocidade de soldadura [m/min]: 9-25 X7 - Produção máx. [cpm]: 500 - Diâmetro do corpo [mm]: (45) 52-153 - Altura do corpo [mm]: 50-320 - Espessura da chapa [mm]: 0.12-0,28 - Diâmetro do fio de cobre. [mm]: 1.24 / 1,38 / 1,50 - Ferramenta de calibração: ferramenta padrão - Velocidade de soldadura [m/min]: 9-85 X5 - Produção máx. [cpm]: 70 - Diâmetro do corpo [mm]: 180-400 - Altura do corpo [mm]: 120-650 - Espessura da chapa [mm]: 0.24-0,60 - Diâmetro do fio de cobre. [mm]: 1.24 / 1,38 / 1,50 - Ferramenta de calibração: ferramenta padrão - Velocidade de soldadura [m/min]: 9-35 X4 - Produção máx. [cpm]: 20 - Diâmetro do corpo [mm]: 230-575 - Altura do corpo [mm]: 160-950 - Espessura da chapa [mm]: 0.40-1,50 - Fio de cobre: nenhum - Ferramenta de calibração: ferramenta flexível - Velocidade de soldadura [m/min]: 3-12 STW (série) - Produção máx. [cpm]: 170 - Diâmetro do corpo [mm]: 52-105 - Altura do corpo [mm]: 50-254 - Espessura da chapa [mm]: 0.16-0,24 - Diâmetro do fio de cobre. [mm]: 1.24 / 1.38 - Ferramenta de Calibração: UNITOOL - Velocidade de soldadura [m/min]: 9-35 Semi-Auto / WIMA (variantes) - Gamas de diâmetro / altura muito amplas para formatos industriais especializados. Tipos de máquinas (exemplos) STW 170 - Produção máx. 170 cpm - Diâmetro do corpo 52-105 mm - Altura do corpo 50-254 mm - Espessura da folha 0,16-0,24 mm - Diâmetro do fio de cobre. 1.24 / 1,38 mm - Ferramenta de calibração UNITOOL - Velocidade de soldadura 9-35 m/min STW 150 - Produção máx. 150 cpm - Diâmetro do corpo 52-105 mm - Altura do corpo 50-254 mm - Espessura da chapa 0,16-0,24 mm - Diâmetro do fio de cobre. 1.24 / 1,38 mm - Ferramenta de calibração UNITOOL - Velocidade de soldadura 9-35 m/min Acessórios e equipamentos auxiliares (alto nível)

• Testador de cone para teste de expansão cónica nas extremidades dianteira/traseira.
• Unidade de dressagem do rolo de soldadura para perfilagem profissional do rolo de soldadura.
• Soldador de pressão a frio para unir as extremidades do fio de cobre após a quebra ou em bobina vazia para evitar a re-rosca.
• Testador de bola para verificar a estabilidade/força da costura em todo o comprimento do corpo da lata.
• Cortador de faixas STC para corte de faixas de corpos de latas soldados e revestidos (faixas de formato fornecidas pelo fabricante).
• Unidade de medição de diâmetro interno para verificações de qualidade offline e monitoramento de mudança de formato.
• Medição de corpo em branco (BBM 1250) para controle dimensional em branco.

Caraterísticas / Especificações técnicas

• Princípio de soldadura: Superwima - sobreposição mínima de alguns décimos de milímetro; costura amassada aprox. 1,4× espessura da chapa.
• Controlo: UNICONTROL HMI com unidades de controlo inteligentes descentralizadas e capacidade de controlo de linha.
• Controlo de potência/elétrico: Conversor de frequência estático PULSAR para um controlo ideal da corrente de soldadura e formas de onda selecionáveis.
• Arrefecimento: Sistema de arrefecimento em circuito fechado FLUID+ para toda a máquina, incluindo a cabeça de rolos DISCON+.
• Capacidade de produção: dependente da série - exemplos de 20 cpm (X4) até 900 cpm (famílias SOUCAN).
• Diâmetro do corpo varia: de ~45 mm até 1500 mm, dependendo da série / configuração.
• Altura do corpo: de ~50 mm até 1500 mm, dependendo da série / configuração.
• Capacidade de espessura da folha: aproximadamente 0,12 mm até 1,50 mm, dependendo da série (consulte as faixas específicas da série acima).
• Diâmetros do fio de cobre: valores comuns 1,24 mm, 1,38 mm, 1,50 mm (algumas séries especificam nenhum fio de cobre).
• Ferramentas de calibração: Highspeed-UNITOOL, UNITOOL, COMPACT ou ferramentas padrão/flexíveis, dependendo da série.
• Gamas de velocidade de soldadura: típicas 3-120 m/min, dependendo da série e da aplicação.
• Qualidade e monitorização: monitores de soldadura opcionais e testadores offline (testador de cone, testador de bola, cortador de riscas) para controlo do processo e garantia de qualidade.
