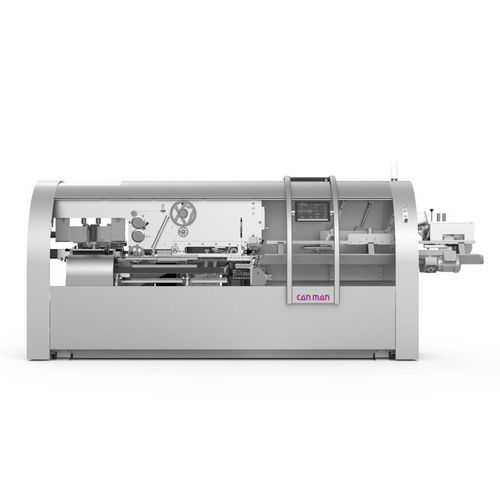

Máquina estacionária de solda por resistência elétrica X7 series

por costuraautomática400 V trifásico

Visão geral do produto
A soldadora de corpo de lata molda os blanks em chapa na forma básica da lata e solda a sobreposição da emenda para linhas de produção de latas em três peças. O princípio de soldagem Superwima requer apenas uma sobreposição mínima de algumas décimas de milímetro; o controlo otimizado da corrente de soldagem combinado com pressão ajustada produz uma emenda prensada de cerca de 1,4× a espessura da chapa. A geração X7 oferece fiabilidade comprovada da máquina e produção eficiente, estabelecendo novos padrões industriais na fabricação de corpos de lata a nível mundial.

Características e benefícios X7
QuickChange PLUS
Alteração automatizada da altura do corpo: dois minutos para estar pronto para uma nova altura de produção. Troca completa de formato em aprox. 30 minutos para soldadoras de média e alta velocidade.

QuickChange downstacker
Dois acionamentos lineares servo de alto desempenho para despaletização e inserção no rollformer. Medição da espessura do blank após o downstacking e antes da inserção.

SmartFORMER
Sincronização servo do abastecimento da chapa, arredondamento e impacto na guia para formação precisa e manutenção simplificada.

Peças de troca minimizadas
O transporte do corpo de lata funciona também como pré-guia e adapta-se automaticamente aos diâmetros selecionados, evitando trocas de canal de guia dependentes do formato.

Arrefecimento e tratamento do fio
Arrefecimento e tratamento do fio de solda são essenciais em soldadoras de alta velocidade para garantir desempenho ideal dos rolos e maior vida útil. Roteamento do fio simples e robusto.

Desgaste controlado (ponta dividida)
Substituição parcial apenas em caso de desgaste; pontas cerâmicas concebidas para resistir a quebras por tensões.

Ligação cabeça de rolo DISCON+ D-Lock

• Melhor condução de corrente
• Menor risco de fuga devido a pontos de vedação planos (superfície)

Sistema de arrefecimento FLUID+
Toda a máquina, incluindo a cabeça de rolo DISCON+, é arrefecida por um único fluido em circuito fechado. FLUID+ integra trocador de calor e fluido de arrefecimento especializado para desempenho estável.

Soudronic Insights Ready
Painel básico com estatísticas de produção em direto limitadas no tempo ao nível da máquina e componente:

• Estado da máquina
• Eficiência
• Top 5 de estatísticas de erros
• Contador de produção
• Registo de eventos

Outras opções e acessórios notáveis
Relevo/marcação tátil para logótipos ou triângulos de mercadorias perigosas durante o rollforming; prontidão Industry 4.0 via OPC-UA; testador de cone; unidade de dressagem de rolos de soldagem; soldadora a frio por pressão; testador de dureza / spring-back da chapa; testador de bola; cortador de tiras STC; unidade de medição do diâmetro interno; Body Blank Measuring BBM 1250.

Especificações técnicas

• Modelo / Série: X7
• Tipo de máquina (exemplo): X7 – 500 (também disponível X7 – 400)
• Produção máx. (cpm): 500 (X7–500); 400 (X7–400)
• Velocidade de soldagem (m/min): 9 – 70 (até 85 com algumas configurações)
• Diâmetro do corpo (mm): (45) 52 – 153
• Altura do corpo (mm): 50 – 120 / 320 (dependendo da configuração)
• Espessura da chapa (mm): 0.12 – 0.28
• Diâmetro do fio de cobre (mm): min. 1.24 (valores típicos 1.24 / 1.38 / 1.50 em algumas séries)
• Ferramenta de calibração: Standard / Highspeed-UNITOOL (dependendo da série)
• Mudança de formato (min): aprox. 30 min (mudança completa); Mudança de altura: aprox. 5 min
• Rede elétrica: 3 x 400 VAC + Terra, 50/60 Hz
• Fusível e potência: 3 x 63 A, ~35 kVA (típico para X7 – 500)
• Pressão da água: 5 bar (absoluto)
• Pressão e consumo de ar: 6 bar, 72 m3/h
• Arrefecimento: FLUID+ circuito fechado para toda a máquina e cabeça de rolo
• Características especiais: princípio de soldagem Superwima (sobreposição mínima), cabeça de rolo DISCON+ D-Lock, sistemas QuickChange, controlo servo SmartFORMER, integração Soudronic Insights
