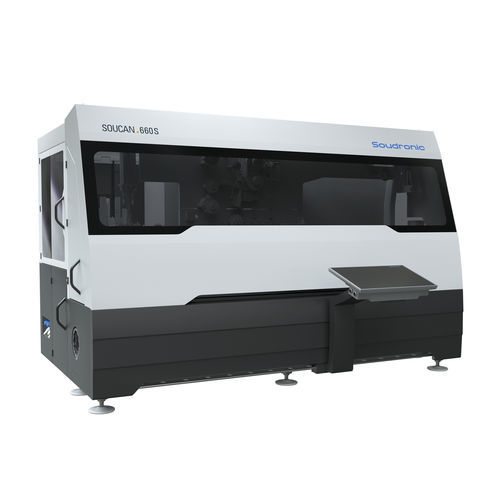

Máquina estacionária de solda a laser SOUCAN 600 S

automáticapara o setor alimentarde alta velocidade

Visão geral
A soldadora de corpo de lata SOUCAN 600 S forma e solda corpos de latas de três peças com o princípio Superwima para sobreposição mínima e junta amassada ≈ 1,4× a espessura da chapa. Projetada para integração em linhas de produção de alta velocidade, com concepção conforme normas de segurança alimentar.

Feedback de mercado e geração
Desde o lançamento, esta geração tem proporcionado maior fiabilidade e eficiência produtiva aos clientes mundialmente, estabelecendo novos padrões industriais na fabricação de corpos de lata.

Projeto da máquina
A SOUCAN 600 S integra tecnologias comprovadas da Soudronic e uma estrutura robusta desenhada de acordo com diretrizes de segurança alimentar.

• Estrutura de máquina robusta e fiável
• Projeto conforme diretrizes de segurança alimentar

Desempenho de produção
A máquina suporta altos caudais e velocidades adequadas a diferentes requisitos de produção:

• Produção máx.: 600 latas por minuto
• Velocidade de soldagem: até 85 m/min
• Velocidade de arredondamento: até 360 m/min

Novo sistema de fio
O novo sistema de fio controla a tensão e reduz o número de rolos-guia, garantindo desempenho de soldagem estável.

• Redução de rolos-guia (27 → 15)
• Perfilador sem óleo
• Design melhorado do cortador de fio
• Implementado um redutor de corrente

Sistema de arredondamento
O comprovado sistema de arredondamento highspeed "letterbox" assegura rolagem uniforme sem áreas planas e permite velocidades mais elevadas.

• Partes de módulo rollformer 100% idênticas
• Sem áreas planas no início do arredondamento
• Permite maior velocidade de arredondamento

Conexão D-Lock na cabeça do rolo
A conexão DISCON+ D-Lock melhora a condução de corrente e reduz o risco de fuga devido a pontos de vedação planos.

• Melhor condução de corrente
• Menor risco de fuga

Caminho de corrente e transformador de soldagem
Caminho de corrente otimizado e novo transformador de soldagem reduzem perdas e melhoram a gestão de energia.

• Novo transformador de soldagem
• Caminho de corrente encurtado

Rollformer e folga dos rolos
Design robusto do rollformer com acesso total ao elevar a parte superior. Scoring disponível como opção. Novo ajuste de folga acessível pelo topo com escala visível para ajuste preciso.

• Design robusto
• Acesso total com a parte superior levantada
• Scoring opcional
• Ajuste da folga dos rolos por cima com escala

Alturas e integração
A soldadora suporta diferentes alturas de plano de soldagem/saída para facilitar a substituição de soldadoras antigas sem modificações a jusante.

• Altura padrão: 1000 mm
• Intervalo de altura: 900 – 1300 mm
• Sem necessidade de modificação de equipamento a jusante para substituições

Transporte das latas
Esteira de corrente melhorada, robusta e sem manutenção. Terceira alimentação opcional para formatos undersquare.

• Design melhorado da corrente transportadora
• Sem necessidade de manutenção
• Terceira alimentação opcional para formatos undersquare

Controlo, acionamentos e software
UNICONTROL 4 com ecrã tátil 24", nós mais rápidos e servodrives com tecnologia 1-wire. Apenas três tipos de motor necessários e funcionalidades para ajuste em produção e segurança integradas.

• Ecrã tátil 24"
• Nós mais rápidos
• Servodrives (1-wire-technology)
• Apenas 3 tipos de motores
• Ajuste do afastamento das latas durante a produção
• Safety enabling switch e operação a 2 mãos

PULSAR conversor de frequência estático
PULSAR assegura controlo de corrente de soldagem em toda a gama de frequência com formas de onda selecionáveis e reduz o risco de ruptura do fio; parâmetros de soldagem armazenáveis para diferentes tamanhos de lata.

• Controlo ótimo da corrente
• Formas de onda selecionáveis
• Distância do cordão definida na gama de controlo
• Menor risco de ruptura do fio
• Registos armazenáveis por tamanhos de lata

Sistema de arrefecimento FLUID+
FLUID+ arrefece toda a máquina, incluindo a cabeça DISCON+, por um único meio em circuito fechado com permuta térmica integrada para desempenho otimizado.

Soudronic Insights Ready
Dashboard básico com estatísticas de produção em direto (limitadas no tempo) a nível de máquina e componentes para suporte à monitorização e manutenção.

• Estado da máquina
• Eficiência
• Top 5 erros
• Contador de produção
• Registo de eventos

Funções de segurança
Funções de segurança integradas para produção segura, incluindo safety enabling switch e operação a 2 mãos para movimento lento e manuseio seguro.

Opções & Acessórios (seleção)
Opções e acessórios disponíveis incluem, entre outros:

• ARS Adaptive Rounding System
• UNIPROFILER (medição/correção do fio em tempo real)
• Proteção de costura sem óxidos
• Support Conveyor (SC) para aplicação de pó
• Integração OCSAM-TP
• Destacker EAD600
• Scoring
• Welding roller dressing unit
• Cold pressure welder
• Ball tester
• Stripe Cutter STC
• Unidade de medição de diâmetro interno
• BBM 1250 Body Blank Measuring

Especificações técnicas

• Modelo / Série: SOUCAN 600 S
• Produção máx.: 600 latas por minuto
• Velocidade de soldagem (intervalo): até 85 m/min (tip. 9 – 85 m/min)
• Velocidade de arredondamento: até 360 m/min
• Diâmetro do corpo: 52 – 165 mm
• Altura do corpo: 56 – 320 mm (com scoring altura máx. 290 mm)
• Espessura da chapa: (0.12) 0.13 – 0.31 mm
• Diâmetro do fio de cobre: 1.24 / 1.38 / 1.50 mm (consoante a configuração)
• Ferramenta de calibração: UNITOOL / Highspeed-UNITOOL
• Princípio de soldagem: Superwima (sobreposição mínima, costura ≈ 1,4× espessura)
• Controlo & software: UNICONTROL 4, ecrã 24", servodrives
• Arrefecimento: FLUID+ circuito fechado integrado
• Conversor de frequência: PULSAR
