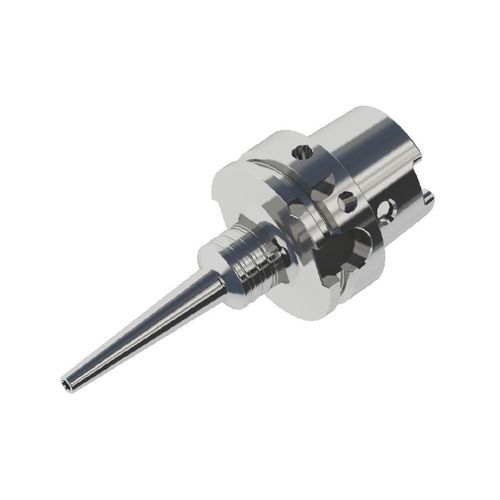

Porta-ferramenta HSK

de fixação térmicade fresagempara usinagem

Visão geral

• Alto equilíbrio dinâmico: balanceado em G2.5 a 25.000 rpm e em G1.0 a 60.000 rpm
• Alta precisão: design extra-longo; runout do suporte de ferramenta ≤ 0,001 mm; precisão do runout ≤ 0,003 mm a 4×D
• Alta força de aperto: até 2× o padrão DIN
• Resistente à corrosão, desgaste e ferrugem: tratamento superficial especial
• Sem distorção após tratamento térmico: ranhura da chaveta usinada com precisão após o tratamento
• Ciclos de aperto duráveis: até 3000 ciclos com aço de liga especial ao usar Conprofe Shrink-Fit Machine

Princípio de funcionamento
O aperto é obtido por expansão e contração térmica. O suporte de ferramenta é aquecido com uma máquina Shrink-Fit e a ferramenta é inserida enquanto o furo interno expande. Após o resfriamento, o suporte contrai e prende a ferramenta diretamente, sem componentes mecânicos como buchas ou porcas. Este princípio é adequado para usinagem em alta velocidade que exige precisão, equilíbrio dinâmico e rigidez de aperto.

Casos de aplicação
Adequado para fixação de diferentes ferramentas de corte em aviação, semicondutores, setor médico e outras aplicações industriais de usinagem.

Parâmetros técnicos

• Unidade: mm
• Diâmetro de fixação d: Standard 4–10 | Ultra Slim 4–10
• D: Standard 10–22 | Ultra Slim 7–13
• D1: Standard 25–42 | Ultra Slim 25–36
• L (comprimento): 85–180 (ambos os tipos)
• M: Standard 42–67 | Ultra Slim 42–97
• Comprimento mínimo de fixação E: 12–30 (ambos os tipos)
• Espessura da parede t: Standard 3–6 | Ultra Slim 1,5

Características / especificações técnicas

• Série: HSK Series
• Opções de material: Aço inoxidável (variante Ultra Slim)
• Balanceamento: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Runout: runout do suporte ≤ 0,001 mm; precisão ≤ 0,003 mm a 4×D
• Força de fixação: até 2× o padrão DIN
• Superfície: tratamento especial para resistência à corrosão, desgaste e ferrugem
• Tratamento térmico: ranhura da chaveta usinada após tratamento para evitar distorção
• Ciclos de fixação: até 3000 vezes com aço de liga especial quando usado com Conprofe Shrink-Fit Machine
• Intervalo de diâmetro de fixação: 4–10 mm
• Espessura da parede (Ultra Slim): 1,5 mm
• Intervalo de comprimento L: 85–180 mm
