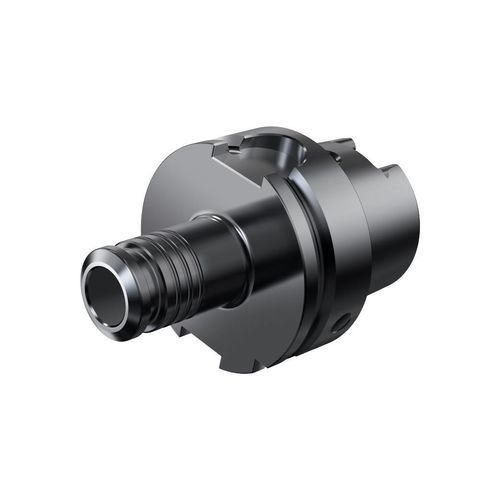

Porta-ferramenta HSK

com pinçade alta precisãode alta velocidade

Visão geral do produto

• Alta precisão de fixação: folga radial em 3 medições ≤2 µm, adequada para usinagem de alta precisão e alta velocidade
• Alto torque de fixação: ≥2× o torque de fixação de porta-ferramentas comuns
• Alta concentricidade de fixação: repetibilidade de fixação estável
• Longa vida útil: ciclos de fixação ≈ 20.000 (aprox. 2–5 anos em uso normal)
• Excelente amortecimento e redução de vibração: prolongamento da vida útil da ferramenta e melhoria do acabamento superficial
• Fixação fácil: fixação da ferramenta com um botão em máquina dedicada

Casos de aplicação
Adequado para fixar diversos cortadores na aviação, semicondutores, setor médico e outras aplicações industriais.

Parâmetros técnicos
Item (Unidade: mm) | Série SK | Série HSK
Diâmetro máximo de fixação d | 4-25 | 4-25
D | 10-50 | 10-50
L | 50-120 | 45-120
Pinças | PC6-PC32 | PC6-PC32

Características / especificações técnicas

• Tipo: porta-ferramentas press-fit (Série HSK)
• Precisão de fixação: folga radial em 3 medições ≤2 µm
• Torque de fixação: ≥2× em comparação com porta-ferramentas comuns
• Concentricidade de fixação: repetibilidade estável
• Vida útil: ≈20.000 ciclos de fixação (aprox. 2–5 anos em uso normal)
• Amortecimento/redução de vibração: melhor acabamento superficial e vida útil prolongada da ferramenta
• Método de fixação: fixação com um botão em máquina dedicada
• Diâmetro máx. de fixação (HSK): 4–25 mm
• D (HSK): 10–50 mm
• L (HSK): 45–120 mm
• Pinças compatíveis: PC6–PC32
