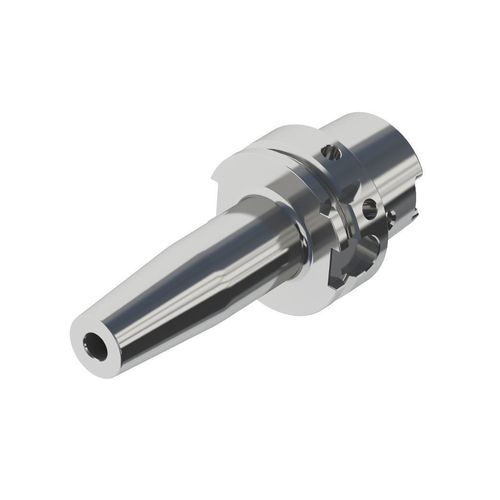

Porta-ferramenta HSK

de fixação térmicaconvencionalslim

Visão geral do produto

• Alto equilíbrio dinâmico: balanceado em G2.5 a 25.000 rpm; balanceado em G1.0 a 60.000 rpm
• Alta precisão: design extra-long; runout do porta-ferramentas ≤0,001 mm; precisão do runout ≤0,003 mm a 4×D
• Alta força de fixação: força de fixação aproximadamente 2× o padrão DIN
• À prova de corrosão, resistente ao desgaste e à ferrugem: tratamento de superfície especial
• Alta precisão sem distorção por tratamento térmico: ranhura da chaveta usinada finamente após o tratamento térmico
• Ciclos de fixação duráveis: até 3000 ciclos com a Conprofe Shrink-Fit Machine

Princípio de funcionamento
O aperto baseia-se na expansão e contração térmica. O porta-ferramentas é aquecido com uma unidade Shrink-Fit e a ferramenta é inserida enquanto o furo interno se expande. Após o arrefecimento, o porta contrai e fixa a ferramenta diretamente sem componentes mecânicos como pinças ou porcas. Este design é ideal para usinagem de alta velocidade que exige alta precisão, equilíbrio dinâmico e rigidez de fixação.

Casos de aplicação
Adequado para fixar diversas ferramentas de corte na aviação, semicondutores, medicina e outras aplicações industriais que exigem precisão e equilíbrio.

Parâmetros técnicos

• Tipo Standard: Diâmetro de fixação d: 4–20 mm; D: 15–44 mm; D1: 20–53 mm; L: 60–160 mm; Comprimento mínimo de fixação E: 15–48 mm; Comprimento máximo de fixação H: 40–95 mm (unidade: mm)
• Tipo Slim: Diâmetro de fixação d: 4–12 mm; D: 10–18 mm; D1: 14–30 mm; L: 65–120 mm; Comprimento mínimo de fixação E: 15–42 mm; Comprimento máximo de fixação H: 45–95 mm (unidade: mm)

Características / Especificações técnicas

• Classificação de equilíbrio dinâmico: G2.5 @ 25.000 rpm; G1.0 @ 60.000 rpm
• Runout: ≤0,001 mm (porta-ferramentas); ≤0,003 mm a 4×D
• Força de fixação: ≈2× o padrão DIN
• Material: aço de liga (conforme indicado para este modelo)
• Tratamento de superfície: tratamento especial anticorrosão, resistente ao desgaste e à ferrugem
• Ranhura da chaveta: usinada finamente após tratamento térmico para evitar distorção
• Ciclos de fixação: até 3000 vezes com a Conprofe Shrink-Fit Machine
• Variantes de design: Tipo Standard e Tipo Slim com dimensões listadas acima
