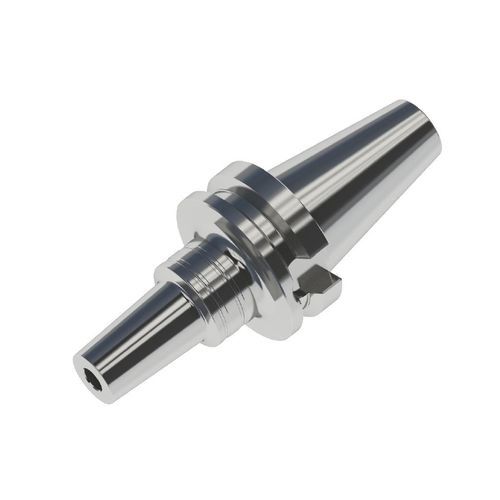

Porta-ferramenta BT

de fixação térmicade fresagempara furação

Principais características

• Alto equilíbrio dinâmico: balanceado em G2.5 a 25.000 rpm; balanceado em G1.0 a 60.000 rpm
• Alta precisão: design extra-comprido; folga do porta-ferramentas ≤0,001 mm; precisão de folga dentro de 0,003 mm a 4×D
• Alta força de fixação: força de fixação ≈ 2× norma DIN
• Resistente à corrosão, desgaste e ferrugem: tratamento superficial especial
• Sem distorção por tratamento térmico: ranhura de chaveta fresada após têmpera
• Longa durabilidade: até 3000 ciclos de fixação com Conprofe Shrink-Fit Machine

Princípio de funcionamento
Fixação da ferramenta por expansão e contração térmica. O porta-ferramentas é aquecido com uma unidade Shrink-Fit e a ferramenta é inserida enquanto o furo interno está dilatado. Após o arrefecimento, o porta-ferramentas contrai e prende a ferramenta diretamente, sem mandris ou porcas. A solução oferece alta concentricidade, equilíbrio dinâmico e rigidez de fixação, adequada para usinagem em alta velocidade.

Casos de aplicação
Adequado para fixação de diversas ferramentas de corte na aviação, semicondutores, área médica e outras aplicações industriais.

Parâmetros técnicos
Item (Unidade: mm) | Tipo padrão | Tipo Ultra Slim
Diâmetro de fixação d | 4-10 | 4-10
D (diâmetro externo) | 10-22 | 7-13
D1 | 25-36 | 25-36
L (comprimento) | 75-120 | 95-180
M | 22-67 | 42-97
Min. comprimento de fixação E | 12-30 | 12-30
Espessura de parede t | 3-6 | 1.5

Especificações / dados técnicos

• Série: BT series
• Material: Aço inoxidável (Standard)
• Diâmetro de fixação d: 4–10 mm (ambos os tipos)
• D (diâmetro externo): Padrão 10–22 mm; Ultra Slim 7–13 mm
• D1: 25–36 mm (ambos os tipos)
• L (comprimento): Padrão 75–120 mm; Ultra Slim 95–180 mm
• M: Padrão 22–67 mm; Ultra Slim 42–97 mm
• Comprimento mínimo de fixação E: 12–30 mm (ambos os tipos)
• Espessura de parede t: Padrão 3–6 mm; Ultra Slim 1.5 mm
• Equilíbrio dinâmico: G2.5 @ 25.000 rpm; G1.0 @ 60.000 rpm
• Folga: porta-ferramentas ≤0,001 mm; precisão de folga dentro de 0,003 mm a 4×D
• Força de fixação: aprox. 2× norma DIN
• Durabilidade: até 3000 ciclos de fixação com Conprofe Shrink-Fit Machine
• Superfície: tratamento especial para resistência à corrosão, desgaste e ferrugem
