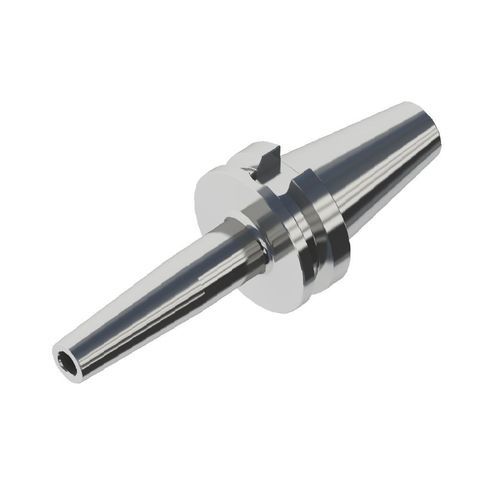

Porta-ferramenta BT

de fixação térmicapara usinagempara mecânica de precisão

Visão geral do produto

• Alto equilíbrio dinâmico: equilibrado para G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Alta precisão: design extra-longo; runout do porta-ferramenta 0,001 mm; precisão do runout ≤ 0,003 mm a 4×D
• Alta força de aperto: aproximadamente 2× o padrão DIN
• Tratamento superficial: anticorrosão, resistente ao desgaste e à ferrugem
• Durabilidade: até 3000 ciclos de aperto com a Conprofe Shrink-Fit Machine

Princípio de funcionamento
Fixação por expansão térmica: aquecer o porta-ferramentas BT Series com uma unidade Shrink-Fit, inserir a ferramenta quando o furo interno se expande e arrefecer para obter um ajuste interferencial apertado sem mandris ou porcas. Adequado para usinagem em alta velocidade que exige precisão, equilíbrio e rigidez de fixação.

Casos de aplicação
Projetado para fixação de diversas ferramentas de corte na indústria aeroespacial, semicondutores, setor médico e fabricação de precisão em geral.

Parâmetros técnicos

• Diâmetro de fixação d: Standard 4–20 mm; Slim 4–20 mm
• D: Standard 15–33 mm; Slim 10–27 mm
• D1: Standard 20–51 mm; Slim 14–33 mm
• L (Comprimento): Standard 80–160 mm; Slim 90 mm
• Comprimento mínimo de inserção E: Standard 15–42 mm; Slim 15–47 mm
• Comprimento máximo de inserção H: Standard 60–210 mm; Slim 65–110 mm
• Equilíbrio dinâmico: G2.5 @25.000 rpm; G1.0 @60.000 rpm
• Runout: porta-ferramenta 0,001 mm; precisão de runout ≤ 0,003 mm a 4×D
• Força de fixação: aprox. 2× o padrão DIN

Especificações

• Material: aço ligado, usinagem de precisão
• Superfície: tratamento especial anticorrosão/resistente ao desgaste
• Ciclos estimados de fixação: até 3000 com a Conprofe Shrink-Fit Machine
