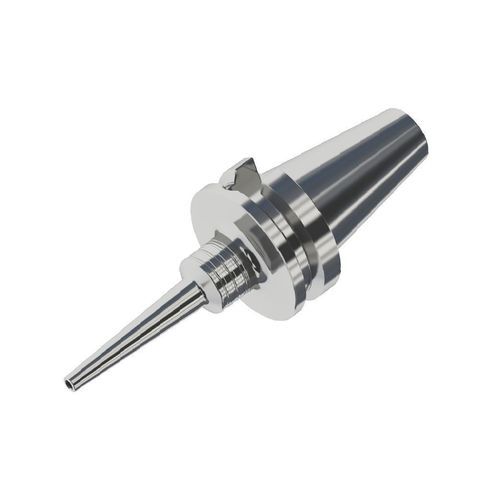

Porta-ferramenta BT

de fixação térmicapara usinagempara mecânica de precisão

Visão geral do produto

• Equilíbrio dinâmico: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Alta precisão: design extra longo; desvio radial do porta-ferramenta ≤0,001 mm; ≤0,003 mm a 4×D
• Força de aperto aumentada: até 2× o padrão DIN
• Resistente à corrosão, ao desgaste e à ferrugem: tratamento superficial especializado
• Mínima deformação após tratamento térmico: ranhura de chaveta fresada após tratamento térmico
• Durabilidade: até 3.000 ciclos de aperto com aço de liga especial e Conprofe Shrink-Fit Machine

Princípio de funcionamento
O aperto baseia-se na expansão e contração térmica. Aqueça o porta-ferramentas com a unidade Shrink-Fit, insira a ferramenta de corte enquanto o furo interno está expandido e, após arrefecer, o porta-ferramentas contrai e aperta a ferramenta diretamente.
O sistema aperta a ferramenta sem conectores mecânicos como mandris ou porcas, sendo adequado para usinagem em alta velocidade que exige precisão de desvio radial, equilíbrio dinâmico e rigidez de aperto.

Casos de aplicação
Projetado para prender diferentes ferramentas de corte usadas em aeronáutica, fabricação de semicondutores, usinagem médica e outras aplicações industriais de alta precisão.

Parâmetros técnicos
Item (Unidade: mm) — Tipo Padrão — Tipo Ultra Fino
Diâmetro de aperto d — 4-10 — 4-10
D — 10-22 — 7-13
D1 — 25-36 — 25-36
L — 75-120 — 95-180
M — 22-67 — 42-97
Comprimento mínimo de aperto E — 12-30 — 12-30
Espessura da parede t — 3-6 — 1.5

Características / Especificações técnicas

• Diâmetro de aperto (d): Padrão 4-10 mm; Ultra Fino 4-10 mm
• D: Padrão 10-22 mm; Ultra Fino 7-13 mm
• D1: 25-36 mm (ambos os tipos)
• L (Comprimento): Padrão 75-120 mm; Ultra Fino 95-180 mm
• M: Padrão 22-67 mm; Ultra Fino 42-97 mm
• Comprimento mínimo de aperto (E): 12-30 mm (ambos os tipos)
• Espessura da parede (t): Padrão 3-6 mm; Ultra Fino 1,5 mm
• Classe de balanceamento: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Precisão de desvio radial: ≤0,001 mm (porta-ferramentas); ≤0,003 mm a 4×D
• Força de aperto: até 2× o padrão DIN
• Durabilidade: até 3.000 ciclos de aperto com aço de liga especial e Conprofe Shrink-Fit Machine
• Superfície: tratamento especial para resistência à corrosão, desgaste e ferrugem
