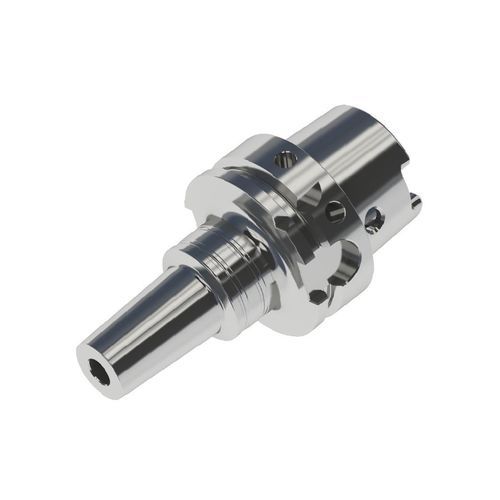

Porta-ferramenta HSK

de fixação térmicapara usinagembalanceado

Visão geral do produto

• Alto balanceamento dinâmico: balanceado para G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Alta precisão: design extra-longo; desvio radial da ferramenta ≤0,001 mm; precisão do desvio ≤0,003 mm a 4×D
• Alta força de fixação: até 2× o padrão DIN
• Tratamento de superfície: à prova de corrosão, resistente ao desgaste e antirroubo
• Fresamento fino da ranhura de chaveta após tratamento térmico para evitar deformação
• Ciclos de fixação duráveis: até 3.000 fixações com aço de liga especial e máquina Conprofe Shrink-Fit

Princípio de funcionamento
A fixação é obtida por expansão e contração térmica: a porta-ferramentas é aquecida com a unidade Shrink-Fit, a ferramenta é inserida enquanto o furo interno está dilatado e, após arrefecimento, o porta se contrai e fixa a ferramenta diretamente sem pinças ou porcas. Este método é adequado para usinagens em alta velocidade que exigem precisão, balanceamento dinâmico e rigidez de fixação.

Casos de aplicação
Indicado para fixação de diversas ferramentas de corte em aeroespacial, semicondutores, médico e outros setores industriais.

Parâmetros técnicos

• Diâmetro de fixação d: 4–10 mm (Padrão / Ultra Slim)
• D: 10–22 mm (Padrão) / 7–13 mm (Ultra Slim)
• D1: 25–42 mm (Padrão) / 25–36 mm (Ultra Slim)
• L: 85–180 mm
• M: 42–67 mm (Padrão) / 42–97 mm (Ultra Slim)
• Comprimento mínimo de fixação E: 12–30 mm
• Espessura da parede t: 3–6 mm (Padrão) / 1,5 mm (Ultra Slim)

Características / Especificações técnicas

• Série: HSK Series
• Material: Aço inoxidável (Padrão)
• Balanceamento dinâmico: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Desvio radial: desvio do porta-ferramentas ≤0,001 mm; precisão do desvio ≤0,003 mm a 4×D
• Força de fixação: até 2× o padrão DIN
• Tratamento de superfície: anticorrosão, resistente ao desgaste, antirroubo
• Tratamento térmico: fresamento fino da ranhura de chaveta após tratamento térmico para evitar distorção
• Ciclos de fixação: até 3.000 com aço de liga especial e máquina Conprofe Shrink-Fit
