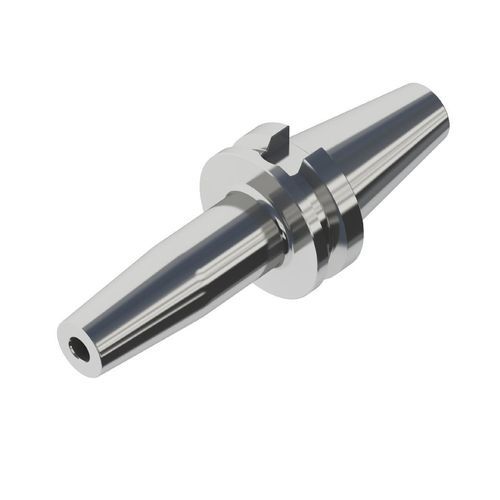

Porta-ferramenta BT

de fixação térmicapara usinagempara mecânica de precisão

Visão geral do produto

• Equilíbrio dinâmico elevado: equilibrado em G2.5 a 25.000 rpm; equilibrado em G1.0 a 60.000 rpm
• Alta precisão: design extra-longo; excentricidade do porta-ferramenta ≤0,001 mm; precisão de excentricidade dentro de 0,003 mm a 4×D
• Alta força de aperto: aproximadamente 2× o padrão DIN
• Resistente à corrosão, desgaste e ferrugem: tratamento de superfície especial
• Precisão dimensional sem distorção por tratamento térmico: fresagem fina do sulco da chaveta após têmpera
• Durabilidade: até 3.000 ciclos de aperto quando usado com a Conprofe Shrink-Fit Machine

Princípio de funcionamento
O aperto é obtido por expansão e contração térmica. O porta-ferramenta é aquecido com a unidade Shrink-Fit, a ferramenta é inserida enquanto o furo interno se expande e, ao arrefecer, o porta-ferramenta contrai-se, fixando a ferramenta. Não são necessários elementos de conexão mecânicos (pinças, porcas), tornando o sistema adequado para usinagem em alta velocidade que exija equilíbrio dinâmico, precisão de excentricidade e rigidez de fixação.

Casos de aplicação
Adequado para fixação de várias ferramentas de corte na aviação, semicondutores, setor médico e outras aplicações industriais de usinagem.

Parâmetros técnicos
Item (Unidade: mm) | Tipo Standard | Tipo Slim
Diâmetro de fixação d | 4-20 | 4-20
D | 15-33 | 10-27
D1 | 20-51 | 14-33
L | 80-160 | 90
Comprimento mínimo de inserção E | 15-42 | 15-47
Comprimento máximo de inserção H | 60-210 | 65-110

Características / Especificações técnicas

• Equilíbrio dinâmico: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Excentricidade: ≤0,001 mm (porta-ferramenta); precisão de excentricidade dentro de 0,003 mm a 4×D
• Força de fixação: aproximadamente 2× o padrão DIN
• Material / Acabamento: aço de liga com tratamento de superfície especial para resistência à corrosão/desgaste/ferrugem
• Design: design extra-longo para suportar alta precisão
• Tratamento térmico e usinagem: fresagem fina do sulco da chaveta após têmpera para evitar distorções
• Durabilidade: até 3.000 ciclos de aperto com a Conprofe Shrink-Fit Machine
• Tamanhos típicos (Tipo Standard): diâmetro de fixação 4–20 mm; D 15–33 mm; D1 20–51 mm; L 80–160 mm; inserção min. E 15–42 mm; inserção max. H 60–210 mm
• Tamanhos típicos (Tipo Slim): diâmetro de fixação 4–20 mm; D 10–27 mm; D1 14–33 mm; L 90 mm; inserção min. E 15–47 mm; inserção max. H 65–110 mm
