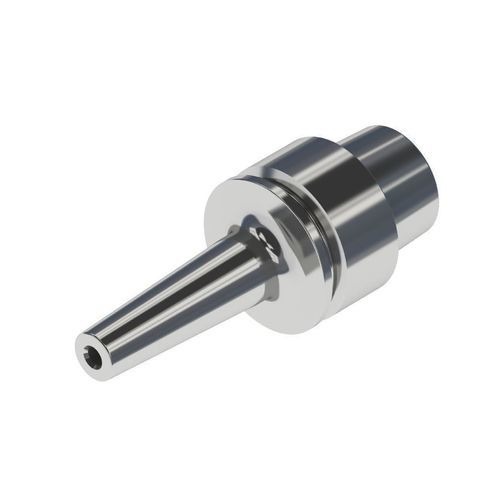

Porta-ferramenta HSK

de fixação térmicapara usinagembalanceado

Visão geral do produto

• Alto equilíbrio dinâmico: balanceado para G2.5 a 25.000 rpm; balanceado para G1.0 a 60.000 rpm
• Alta precisão: design extra longo; excentricidade do porta-ferramentas ≤0,001 mm; precisão de excentricidade ≤0,003 mm a 4×D
• Alta força de fixação: força de fixação até 2× o padrão DIN
• Resistente a corrosão, desgaste e ferrugem: tratamento de superfície especial
• Alta precisão sem distorção por tratamento térmico: canal de chaveta fresado após o tratamento térmico
• Durabilidade: até 3000 ciclos de fixação com a Conprofe Shrink-Fit Machine

Princípio de funcionamento
A fixação é feita por expansão e contração térmica. Aqueça o porta-ferramentas com a unidade Shrink-Fit, insira a ferramenta quando o furo interno se expandir e, ao arrefecer, o porta-ferramentas contrai e prende a ferramenta firmemente.
O sistema prende diretamente a ferramenta de corte sem componentes mecânicos de ligação, como pinças ou porcas, sendo ideal para usinagem em alta velocidade que exige precisão, equilíbrio dinâmico e rigidez de fixação.

Casos de aplicação
Indicado para fixação de várias ferramentas de corte em aeroespacial, semicondutores, médico e outras aplicações industriais de usinagem.

Parâmetros técnicos
Item (Unit: mm) | Standard Type | Slim Type
Diâmetro de fixação d | 4-20 | 4-12
D | 15-44 | 10-18
D1 | 20-53 | 14-30
L | 60-160 | 65-120
Comprimento mínimo de fixação E | 15-48 | 15-42
Comprimento máximo de fixação H | 40-95 | 45-95

Características / especificações técnicas

• Diâmetro de fixação (d): Standard 4-20 mm; Slim 4-12 mm
• D: Standard 15-44 mm; Slim 10-18 mm
• D1: Standard 20-53 mm; Slim 14-30 mm
• L (Comprimento): Standard 60-160 mm; Slim 65-120 mm
• Comprimento mínimo de fixação (E): Standard 15-48 mm; Slim 15-42 mm
• Comprimento máximo de fixação (H): Standard 40-95 mm; Slim 45-95 mm
• Equilíbrio dinâmico: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Excentricidade: excentricidade do porta-ferramentas ≤0,001 mm; precisão ≤0,003 mm a 4×D
• Força de fixação: até 2× o padrão DIN
• Material / Tratamento: aço de liga especial; tratamento de superfície especial para resistência à corrosão, desgaste e ferrugem
• Durabilidade: até 3000 ciclos de fixação com a Conprofe Shrink-Fit Machine
