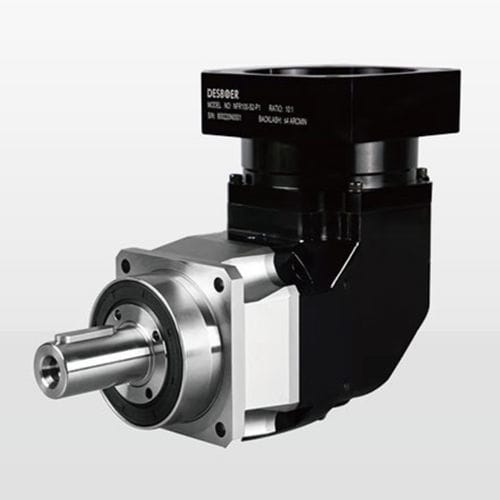

Redutor planetário NFR series

de engrenagens helicoidaisde engrenagens cônicas helicoidaisde eixos ortogonais

Visão geral do produto
Redutor planetário em ângulo reto DESBOER série NFR, projetado para aplicações servo e industriais que exigem precisão e capacidade de torque. Tamanhos disponíveis (exemplos: 47 / 64 / 90 / 110 / 140 / 200 / 255 / 285; referências incluem NFR060, NFR075, NFR100, NFR140, NFR180, NFR220, NFR250). Relações de transmissão de 3 a 200 e torque de saída nominal aproximado de 35 Nm até 3200 Nm dependendo do modelo e da relação. Classes de folga: Ultraprecisa (P0), Precisa (P1), Padrão (P2). Elementos mecânicos chave: estágios planetários helicoidais, engrenagens cônicas em espiral para saída em ângulo e rolamentos cônicos para maior capacidade radial/axial.

Instruções de encomenda
Escolha o tamanho do modelo e a série (NFR). Selecione a relação desejada (3–200) e a classe de folga: P0 (≤2 arcmin conforme aplicável), P1 (≤4–7 arcmin conforme configuração), P2 (≤6–9 arcmin conforme configuração). Especifique o flange de montagem e quaisquer opções (pré-enchimento de lubrificante, vedações especiais) ao encomendar.

Principais características

• Saída em ângulo reto por engrenagens cônicas em espiral para layouts compactos de transmissão.
• Rolamentos cônicos para aumentar a capacidade de torque e rigidez.
• Engrenagens planetárias helicoidais para transmissão otimizada, baixo ruído e operação suave.
• Vedações de óleo de alta precisão para reduzir atrito e melhorar a eficiência.
• Classe de proteção IP65 e operação contínua até 90 °C (dependendo da aplicação).
• Montagem em flange quadrada; instalação em qualquer orientação.
• Opções de folga até ≤2 arcmin para aplicações de posicionamento ultrapréciso.

Especificações técnicas (seleção)
Dados representativos variam por modelo e estágio. Exemplos: distâncias entre centros e pontos de carga variam conforme os tamanhos NFR; torque nominal de saída (T2N): valores indicativos de dezenas a milhares de Nm (consulte tabelas de produto para o emparelhamento exato). Rigidez operacional e dados de serviço: exemplos de rigidez por modelo que aumentam com o tamanho (ex.: 8 / 14 / 31 / 57 / 182 / 400 / 580 Nm/arcmin). Forças radiais/axiais máximas e momentos de inclinação aumentam conforme o modelo (valores detalhados nas tabelas). Eficiência: ≥95% para faixas de estágio comuns; depende da configuração. Velocidades de entrada nominal até ~8000 rpm dependendo do modelo. Níveis de ruído (não carregado, 3000 rpm): ≲63–75 dB(A). Lubrificação e vida útil: lubrificante sintético especificado; vida útil indicativa ~20000 h (dependendo da configuração). Proteção: IP65. Temperatura de operação: -10 °C a 90 °C.

Notas
Os valores de desempenho (torque, forças, inércia, ruído, eficiência, peso) dependem do modelo NFR selecionado e da configuração de estágio/relação. As forças apresentadas são referenciadas ao centro de saída a 100 rpm quando indicado. Consulte as tabelas completas para os valores exatos por modelo e relação ao projetar ou encomendar.

Características / especificações técnicas

• Brand: DESBOER.
• Série: NFR (redutor planetário em ângulo reto).
• Modelos / tamanhos: NFR060, NFR075, NFR100, NFR140, NFR180, NFR220, NFR250 (tamanhos na página: 47, 64, 90, 110, 140, 200, 255, 285).
• Relações: 3 a 200 (opções mono e multi-estágio).
• Classes de folga: P0 (Ultraprecisa ≤2 arcmin), P1 (Precisa ≤4–7 arcmin), P2 (Padrão ≤6–9 arcmin).
• Torque nominal de saída (T2N): aprox. 35–3200 Nm (dependendo do modelo e relação).
• Rolamentos: rolamentos cônicos (tapered roller).
• Engrenagens: planetárias helicoidais e cônicas em espiral para saída em ângulo.
• Classe de proteção: IP65.
• Temperatura de operação: -10 °C a 90 °C.
• Lubrificação: lubrificante sintético (pré-preenchido conforme especificação).
• Eficiência: ≥95% para faixas típicas (dependendo da configuração).
• Montagem: qualquer orientação; flange quadrada suportada.
• Peso: variável conforme o modelo (exemplos nas tabelas).
