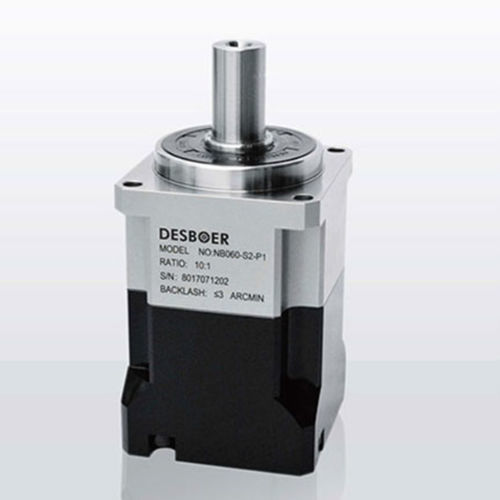

Redutor planetário NB series

de engrenagens helicoidaiscoaxial10–20 Nm

Visão geral do produto
Redutor planetário de precisão DESBOER série NB para aplicações com servomotores. Tamanhos disponíveis: 42, 60, 90, 115, 142, 180. Faixa de relações: 3–100. Classes de folga: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin) conforme configuração. Torque nominal de saída: 18–1140 Nm. A série NB integra a roda solar ao eixo de entrada e apresenta estrutura de saída integrada; utiliza rolamentos de alta resistência e lubrificação sintética. Grau de proteção IP65. Aplicações típicas: equipamentos de automação, embalagens, impressão, fabricação de íons‑lítio e ecrãs LCD, robôs, paletizadores, marcenaria, sistemas de portas/janelas e outros setores industriais.

Principais características

• Rolamentos de alta precisão: maior capacidade radial e axial.
• Vedação de óleo de alto desempenho: atrito reduzido, maior eficiência; operação contínua até 90 °C; proteção IP65.
• Dentes helicoidais: transmissão otimizada, baixo ruído e precisão melhorada.
• Design planetário integrado: aumento da transmissão de torque torsional e estrutura de saída compacta.

Ponto de esforço do rolamento Z (Saída) - visão geral da série
Séries: NB042, NB060, NB090, NB115, NB142, NB180
Distância central X (mm): 10, 12.5, 18, 25.5, 39.5, 41
Ponto de carga Z (mm): 25.5, 30, 43, 55.5, 63.5, 76.5

Dados de desempenho do redutor (parâmetros selecionados)
Torque nominal de saída (T2N) — exemplos por estágio/razão: 1‑estágio (razão 3–10): NB060 50 Nm, NB090 120 Nm, NB115 190 Nm, NB142 320 Nm, NB180 550 Nm. 4‑estágio (razão 18): NB042 18 Nm, NB060 45 Nm, NB090 130 Nm, NB115 270 Nm, NB142 510 Nm, NB180 990 Nm. 5‑estágio (razão 20): NB042 20 Nm, NB060 55 Nm, NB090 150 Nm, NB115 310 Nm, NB142 610 Nm, NB180 1140 Nm.
Torque máximo de aceleração (TzR): 1,8 × torque nominal. Torque em paragem de emergência (T2N0): 3 × torque nominal.
Velocidade nominal de entrada (n1N): até 5000 rpm (NB042/NB060), até 4000 rpm (NB090/NB115), até 3000 rpm (NB142/NB180). Velocidade máxima de entrada (n1s): até 10000 rpm (alguns NB042/NB060 mono‑estágio), até 8000 rpm (NB090/NB115), até 6000 rpm (NB142/NB180).
Classes de folga: P0 ≤1 arcmin (tamanhos/razões selecionados), P1 ≤3 arcmin, P2 ≤5–7 arcmin. Rigidez torsional: exemplos ~3,2 a ~148 Nm/arcmin conforme série e estágio.
Força radial máx. (Fzr) exemplos: NB042 980 N, NB060 1730 N, NB090 3250 N, NB115 7000 N, NB142 9600 N, NB180 14500 N. Força axial máx. (Fza) exemplos: NB042 490 N … NB180 7250 N. Momento de inclinação exemplos: NB042 25 Nm … NB180 970 Nm.
Vida útil: 20000 horas (exemplo operação contínua 10000 horas). Eficiência: ≥97% (mono‑estágio 3–10), ≥94% (bi‑estágio 15–100). Peso exemplos: 1‑estágio (3–10): NB042 0.6 kg, NB060 1.3 kg, NB090 3.7 kg, NB115 7.8 kg, NB142 14.5 kg, NB180 29.0 kg. Temperatura de operação: −10 a 90 °C. Lubrificação: lubrificante sintético (preenchimento de fábrica). Proteção: IP65. Montagem: qualquer orientação. Ruído (N1 = 3000 rpm, sem carga): 1‑estágio ≤56–67 dB(A) dependendo do tamanho; 2‑estágios até ≤67 dB(A).

Instruções de encomenda / Notas
Selecione o tamanho, a razão de redução e a classe de folga conforme os requisitos de torque, velocidade e precisão. Os códigos de peça dependem da série, do número de estágios e das opções escolhidas. Para configurações específicas, forneça tamanho, razão, classe de folga e detalhes de montagem.

Especificações técnicas

• Nome da série: NB series
• Tamanhos disponíveis: 42, 60, 90, 115, 142, 180
• Faixa de razões: 3–100
• Opções de folga: P0 ≤1 arcmin; P1 ≤3 arcmin; P2 ≤5–7 arcmin
• Torque nominal de saída: 18–1140 Nm
• Torque máximo de aceleração: 1.8 × nominal
• Torque de paragem de emergência: 3 × nominal
• Velocidade nominal de entrada: até 5000 rpm (varia por modelo)
• Velocidade máxima de entrada: até 10000 rpm para certos mono‑estágio
• Rigidez torsional: ~3.2 a ~148 Nm/arcmin (exemplos)
• Força radial máx.: até 14500 N (NB180)
• Força axial máx.: até 7250 N (NB180)
• Momento de inclinação: até 970 Nm (NB180)
• Vida útil: 20000 horas
• Eficiência: ≥97% (mono‑estágio), ≥94% (bi‑estágio)
• Intervalo de pesos: aprox. 0.6–33.0 kg dependendo da configuração
• Temperatura de operação: −10 a 90 °C
• Lubrificação: lubrificante sintético
• Grau de proteção: IP65
• Montagem: qualquer orientação
