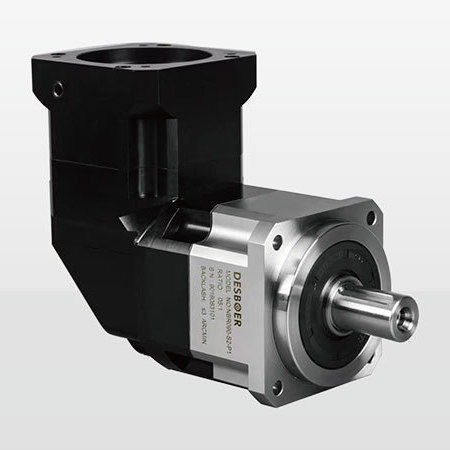

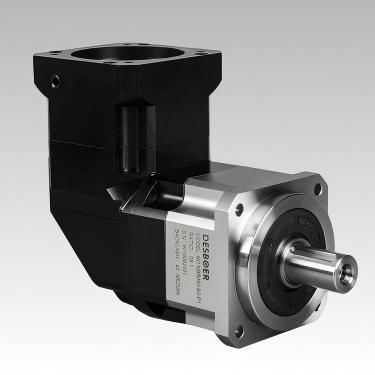

Caixa de transmissão angular de engrenagens cônicas NBR series

de engrenagens cônicas helicoidaisde eixos ortogonaiscom eixo saliente

Visão geral do produto
A série DESBOER NBR de redutores planetários em ângulo reto combina um estágio de entrada cônico helicoidal com estágios planetários de precisão para fornecer transmissão compacta e eficiente, adequada para aplicações de servo e controlo de movimento. Tamanhos disponíveis: NBR042, NBR060, NBR090, NBR115, NBR142, NBR180. Intervalo de relações: 3–200. Opções de folga: P0 ≤2 arcmin, P1 ≤4 arcmin, P2 ≤9 arcmin. Torque nominal de saída: 13–1140 Nm. Proteção: IP65. Temperatura de operação: -10 a 90 °C.

Instruções de pedido
Indicar série/modelo (ex. NBR060), relação necessária, classe de folga (P0/P1/P2), interface de saída (flange/eixo), flange/adaptador do motor e quaisquer requisitos especiais de montagem/orientação.

Principais características

• Vedação de óleo de alta precisão para reduzir atrito e melhorar a eficiência.
• Índice de proteção IP65 permitindo operação contínua até 90 °C.
• Rolamentos de alta precisão para maior capacidade de carga radial e axial.
• Estágios planetários integrados para maior torque torsional e transmissão de potência otimizada.
• Carcaça monobloco para estabilidade dimensional e rigidez torsional.
• Engrenagens helicoidais para transmissão suave, baixo ruído e precisão melhorada.
• Engrenagem cónica helicoidal de entrada para arranjo compacto em ângulo reto e eficiência otimizada.

Ponto de esforço do rolamento Z (saída) — Série / Distância central X (mm) / Ponto de carga Z (mm)
Série,Distância central X (mm),Ponto de carga Z (mm)
NBR042,10,25.5
NBR060,12.5,30
NBR090,18,43
NBR115,25.5,55.5
NBR142,39.5,63.5
NBR180,41,76.5

Dados de desempenho do redutor (parâmetros selecionados)
T2N Torque nominal de saída (Nm): valores exemplares mono‑estágio variam por tamanho/razão (ex. 50, 120, 190, 320, 550; máximo até 1140 Nm).
TzR Torque máximo de aceleração: 1,8 × torque nominal.
T2N0 Torque de paragem de emergência: 3 × torque nominal.
n1N Velocidade de entrada nominal: aprox. 3000–5000 rpm (consoante modelo/estágio).
Velocidade nominal máxima (n1s): até 6000–10000 rpm dependendo da configuração.
Classes de folga: P0 ≤2 arcmin, P1 ≈ ≤4 arcmin, P2 ≤6–9 arcmin dependendo do estágio/razão.
Rigidez torsional: varia por série (ex. NBR042 ≈3,2 Nm/arcmin até NBR180 ≈148 Nm/arcmin dependendo do estágio).
Fzr Força radial máx (N): exemplos — NBR042 980 N, NBR060 1730 N, NBR090 3250 N, NBR115 7000 N, NBR142 9600 N, NBR180 14500 N.
Fza Força axial máx (N): exemplos — NBR042 490 N, NBR060 865 N, NBR090 1625 N, NBR115 3500 N, NBR142 4800 N, NBR180 7250 N.
Momento de inclinação (Nm): exemplos — NBR042 25, NBR060 65, NBR090 152, NBR115 345, NBR142 680, NBR180 970.
Vida útil (típica): 20000 h (ex. operação contínua 10000 h).
Eficiência: ≥95% (mono‑estágio típicos); ≥92% (multi‑estágio típicos).
Peso (kg): valores exemplificativos por série/estágio: NBR042 ~0,9–1,2; NBR060 ~2,1; NBR090 ~6,4–7,8; NBR115 ~13,0–14,2; NBR142 ~24,5–27,5; NBR180 ~51,0–54,0.
Nível de ruído (sem carga, n1=3000 rpm): típ. ≤61–72 dB(A) consoante modelo.
Posição de montagem: qualquer direção. Lubrificação: lubrificante sintético recomendado. Grau de proteção: IP65.

Notas
Para forças e momentos de referência considera‑se velocidade de saída de 100 rpm; as forças radiais/axiais e os momentos aplicam‑se no centro do eixo de saída conforme indicado nos dados de desempenho.

Características / Especificações técnicas

• Série / Modelo: série NBR (NBR042, NBR060, NBR090, NBR115, NBR142, NBR180).
• Configuração: ângulo reto, entrada cónica helicoidal + estágios planetários.
• Relações: 3–200 (dependendo do estágio/configuração).
• Opções de folga: P0 (ultrapreciso) ≤2 arcmin; P1 (preciso) ≤4–7 arcmin; P2 (padrão) ≤6–9 arcmin (depende do estágio/razão).
• Torque nominal de saída: 13–1140 Nm (dependendo do modelo e aplicação).
• Velocidades nominais/máx.: entrada nominal ~3000–5000 rpm (dependendo do estágio); velocidades máx. até 6000–10000 rpm para algumas configurações.
• Forças radiais/axiais máx. e momentos de inclinação: ver dados de desempenho; exemplos acima.
• Eficiência: ≥95% (mono‑estágio típico), ≥92% (multi‑estágio típico).
• Vida útil (típica): 20000 h (ex. contínuo 10000 h).
• Temperatura de operação: -10 °C a 90 °C.
• Lubrificação: lubrificante sintético recomendado.
• Grau de proteção: IP65.
• Posição de montagem: qualquer direção.
• Nível sonoro (sem carga, n1=3000 rpm): ≤61–72 dB(A) conforme modelo.
