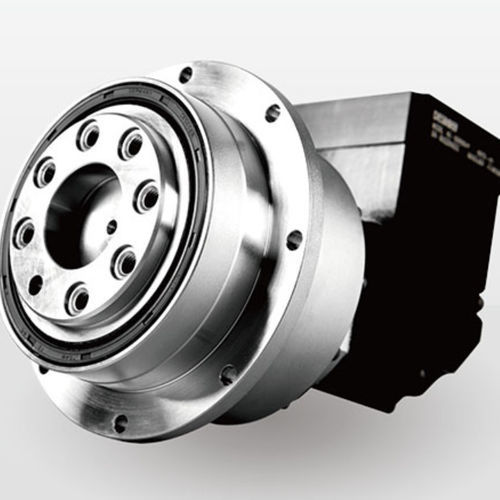

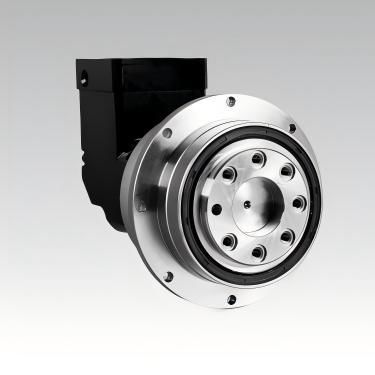

Redutor planetário NDR series

de engrenagens helicoidaisde engrenagens cônicas helicoidaisde eixos ortogonais

Visão geral do produto
A série NDR da DESBOER é um redutor planetário de precisão em ângulo reto, desenvolvido para aplicações servo e de controlo de movimento industriais. Tamanhos disponíveis: 47, 64, 90, 110, 140, 200, 255, 285. Faixa de relação de transmissão: 4–200. Classes de folga: P0/P1/P2 (ultraprecisa a precisa) com opções de ≤1 arcmin até ≤7 arcmin. Torque nominal: 15–3600 Nm.

Instruções de encomenda
A série NDR apresenta design flangeado em ângulo reto com engrenagens cônicas helicoidais. Selecione tamanho da série, número de estágios (1 ou 2), relação e classe de folga conforme o motor servo e os requisitos da aplicação. Consulte os dados técnicos para tabelas completas multi-estágio por relação e estágio.

Principais características

• Vedante de óleo de alta precisão para reduzir atrito e melhorar a eficiência.
• Grau de proteção IP65, operação contínua até 90 °C.
• Rolamentos de alta precisão para maior capacidade de carga radial e axial.
• Dentes planetários helicoidais para transmissão otimizada de potência, baixo ruído e maior precisão.
• Design planetário integrado para maior rigidez torcional e transmissão otimizada de torque.
• Estágio cônico helicoidal para configuração compacta em ângulo reto com alta transmissibilidade.

Ponto de solicitação do rolamento Z (Saída) — Série / Distância central X (mm) / Ponto de carga Z (mm)
Série | Distância central X (mm) | Ponto de carga Z (mm)
NDR047 | 8 | 33.4
NDR064 | 10 | 39.74
NDR090 | 13 | 55.36
NDVR110 | 15.5 | 59.92
NDVR140 | 20.0 | 75.9
NDVR200 | 25.0 | 108.3
NDVR255 | 30.0 | 130.7
NDVR285 | 40.0 | 164.9

Dados de desempenho — Parâmetros selecionados
Torque de saída nominal T2B (Nm) — 1 estágio, relação 4
NDR047: 22 Nm | NDR064: 45 Nm | NDR090: 130 Nm | NDVR110: 280 Nm | NDVR140: 560 Nm | NDVR200: 1100 Nm | NDVR255: 2200 Nm | NDVR285: 3600 Nm

Torque de saída nominal T2B (Nm) — exemplos para outras relações/estágios
Estágio 1, Relação 5: NDR047:25 | NDR064:55 | NDR090:160 | NDVR110:340 | NDVR140:610 | NDVR200:1300 | NDVR255:2200 | NDVR285:3300
Estágio 1, Relação 7: NDR047:20 | NDR064:48 | NDR090:130 | NDVR110:300 | NDVR140:560 | NDVR200:1200 | NDVR255:2000 | NDVR285:2900
Estágio 1, Relação 10: NDR047:25 | NDR064:55 | NDR090:150 | NDVR110:330 | NDVR140:610 | NDVR200:1300 | NDVR255:2200 | NDVR285:3300
(Tabela completa multi-linha disponível para relações 4–200 e configurações 1–2 estágios nos dados técnicos.)

Outros destaques de desempenho

• Torque de aceleração máximo (T2I): 1,8× o torque nominal (típico para 4–200, 1–2 estágios).
• Torque de paragem de emergência (T2Ioff): 3× o torque nominal.
• Velocidade nominal de entrada: até 5000 rpm para muitas tamanhos; limites específicos dependem da série/estágio.
• Velocidade máxima sem carga: até 10000 rpm para algumas configurações (ver dados técnicos).
• Classes de folga: P0 (≤2 arcmin para algumas tamanhos), P1 (≤4 arcmin), P2 (≤6–9 arcmin dependendo do tamanho).
• Eficiência: ≥95% (4–20, 1 estágio); ≥92% (16–200, multi-estágio).
• Vida útil indicativa: 20000 horas (valores dependentes do ciclo de utilização).
• Temperatura de operação: -10 °C a 90 °C.
• Lubrificação: lubrificante sintético.
• Grau de proteção: IP65.
• Montagem: qualquer posição.
• Nível de ruído (N1 = 3000 rpm, sem carga): ≤61 dB(A) a ≤74 dB(A) dependendo do tamanho.

Limites mecânicos e cargas (valores selecionados)
Força radial máx. (F2r) exemplos (N): NDR047: 1040 | NDR064: 2300 | NDR090: 4100 | NDVR110: 9400 | NDVR140: 15000 | NDVR200: 26300 | NDVR255: 42000 | NDVR285: 53000
Força axial máx. (F2a) exemplos (N): NDR047: 690 | NDR064: 1055 | NDR090: 2980 | NDVR110: 5600 | NDVR140: 9300 | NDVR200: 19000 | NDVR255: 33400 | NDVR285: 50000
Momentos de inclinação exemplos (Nm): NDR047: 55 | NDR064: 80 | NDR090: 208 | NDVR110: 685 | NDVR140: 1335 | NDVR200: 4680 | NDVR255: 7600 | NDVR285: 10500

Pesos (kg) — exemplos por série
Pesos 1 estágio: NDR047: 2.1 kg | NDR064: 2.1 kg | NDR090: 5.9 kg | NDVR110: 10.5 kg | NDVR140: 21.9 kg | NDVR200: 50.9 kg | NDVR255: 84.0 kg | NDVR285: 100.4 kg
Pesos 2 estágios (exemplos): NDR047: 2.5 kg | NDR064: 2.5 kg | NDR090: 7.0 kg | NDVR110: 12.6 kg | NDVR140: 26.2 kg | NDVR200: 61.0 kg | NDVR255: 105.0 kg | NDVR285: 125.5 kg

Observações
Os valores acima são representativos; os dados detalhados por relação e estágio (torques, velocidades, eficiências, inércias, ruído, forças, momentos) constam na documentação técnica NDR / NDVR. Contacte DESBOER ou consulte a ficha técnica para seleção específica da aplicação.

Especificações técnicas

• Marca: DESBOER
• Designação: Série NDR (redutor planetário de precisão em ângulo reto)
• Tamanhos: 47, 64, 90, 110, 140, 200, 255, 285
• Relação de transmissão: 4–200
• Opções de folga: ≤1 arcmin até ≤7 arcmin (seleção P0/P1/P2)
• Intervalo de torque nominal: 15–3600 Nm
• Torque de aceleração máx.: 1,8× torque nominal
• Torque de paragem de emergência: 3× torque nominal
• Velocidades de entrada: nominal até ~5000 rpm; max sem carga até ~10000 rpm (dependente da série)
• Eficiência: ≥95% (4–20, 1 estágio); ≥92% (16–200, multi-estágio)
• Vida útil indicativa: 20000 horas
• Temperatura de operação: -10 °C a 90 °C
• Lubrificação: lubrificante sintético
• Grau de proteção: IP65
• Montagem: qualquer posição
• Níveis de ruído (N1=3000 rpm, sem carga): ≤61–74 dB(A) dependendo do tamanho
• Limites mecânicos: forças radiais/axiais e momentos por série nos dados técnicos
