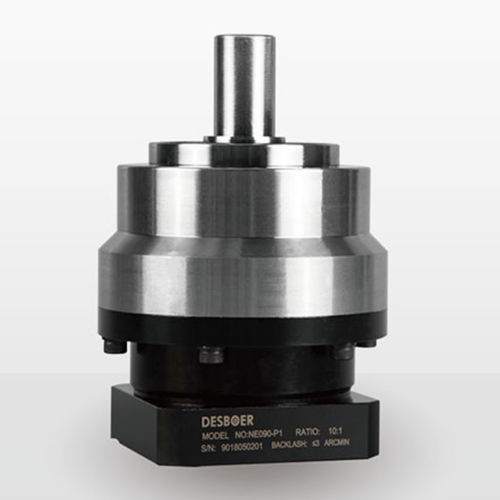

Redutor planetário NE series

de engrenagens helicoidaisconcêntrico10–20 Nm

Visão geral do produto
A série DESBOER NE é um redutor planetário de precisão projetado para aplicações com servomotores na automação industrial. Combina alta precisão de posicionamento com baixo ruído e ampla faixa de relações para suportar diferentes exigências de controle de movimento. O eixo rotativo com flange de orifício quadrado permite montagem flexível e confiável.

Resumo
Tamanhos de modelo: NE050 / NE070 / NE090 / NE120 / NE155 / NE205 / NE235
Faixa de relações: 3–100
Folga angular: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
Binário de saída nominal: 13–1900 Nm
Proteção: IP65
Temperatura de operação: -10 ~ 90 °C
Lubrificação: lubrificante sintético

Principais recursos

• Carcaça monobloco: melhor concentricidade, rigidez à tração e resistência à torção.
• Rolamentos de alta precisão: maior capacidade de carga radial e axial para vida útil prolongada.
• Vedação de óleo de alta precisão: menor atrito, maior eficiência; IP65 em operação contínua até 90 °C.
• Dentes helicoidais: transmissão de potência otimizada, ruído reduzido e melhor precisão de engrenagem.
• Configuração planetária integrada: maior torque torsional e densidade de potência compacta.

Pedido / Informação do modelo
Série: DESBOER NE. Tamanhos disponíveis: NE050, NE070, NE090, NE120, NE155, NE205, NE235. Especifique tamanho, relação e classe de folga ao encomendar.

Especificações técnicas do redutor — Dimensões (selecionadas)
Distância central X (mm): NE050 10 / NE070 12.5 / NE090 18 / NE120 25.5 / NE155 39.5 / NE205 41 / NE235 53.5
Ponto de carga Z (mm): NE050 25.5 / NE070 30 / NE090 43 / NE120 55.5 / NE155 63.5 / NE205 76.5 / NE235 96

Dados de desempenho — Itens-chave
Binário de saída nominal (exemplos, Nm): Relação 3 → NE070 50, NE090 120, NE120 190, NE155 320, NE205 550, NE235 1080. Relação 10 → tamanhos até 1900 Nm.
Binário máximo de aceleração (T2BMax): 1,8× binário nominal.
Binário de paragem de emergência (T2NOT): 3× binário nominal.
Velocidade de entrada nominal (n1N): até 5000 rpm para as menores; máximos inferiores para tamanhos maiores conforme modelo e relação.
Velocidade máxima de entrada (n1S): até 10000 rpm para as menores; dependente do modelo para as maiores.
Classes de folga: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin).
Eficiência (η): ≥97% (relações 3–10); ≥94% (relações 15–100).
Força radial máx. F2rB (N) exemplos: NE050 980, NE070 1730, NE090 3250, NE120 7000, NE155 9600, NE205 14500, NE235 27800.
Força axial máx. F2aB (N) exemplos: NE050 490, NE070 865, NE090 1625, NE120 3500, NE155 4800, NE205 7250, NE235 13900.
Momento de inclinação (Nm) exemplos: NE050 25, NE070 65, NE090 152, NE120 345, NE155 680, NE205 970, NE235 1840.
Vida útil: 20000 h (operação contínua típica 10000 h).
Nível de ruído (N1=3000 rpm, sem carga) exemplos: ≤56 / ≤58 / ≤60 / ≤63 / ≤65 / ≤67 / ≤70 dB(A) por tamanho.
Peso exemplos (kg): NE050 0.6, NE070 1.4, NE090 3.3, NE120 6.9, NE155 13.0, NE205 31.0, NE235 48.0.
Temperatura de operação: -10 ~ 90 °C. Lubrificação: sintética. Classe de proteção: IP65. Posição de montagem: qualquer orientação.

Notas
Os valores de forças e momentos referem-se à carga aplicada no centro do eixo de saída a 100 rpm, salvo indicação em contrário.

Características técnicas

• Marca: DESBOER
• Nome comercial: NE series
• Tamanhos de modelo: NE050, NE070, NE090, NE120, NE155, NE205, NE235
• Faixa de relações: 3–100
• Opções de folga: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
• Binário nominal: 13–1900 Nm
• Eficiência: ≥97% (3–10), ≥94% (15–100)
• Proteção: IP65
• Temperatura de operação: -10 ~ 90 °C
• Lubrificação: lubrificante sintético
• Faixa de peso (exemplos): 0.6–48.0 kg
• Vida útil: 20000 h (contínuo 10000 h)
