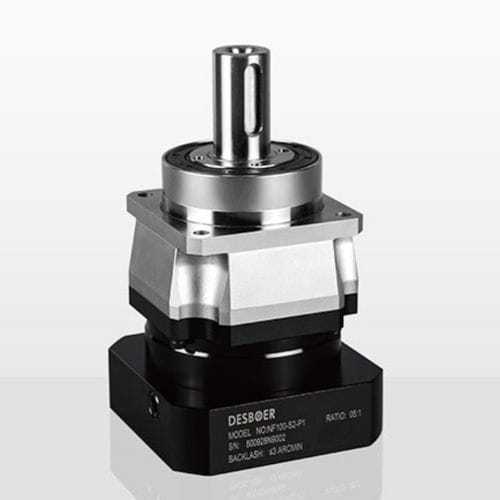

Servorredutor planetário NF series

de engrenagens helicoidaiscoaxialde eixo maciço

Product Overview
DESBOER série NF: redutores planetários de precisão para aplicações com servomotores. Tamanhos disponíveis para robótica e máquinas CNC, relações de redução de 4 a 200, folga ≤1 a ≤7 arcmin (opções ultra-precisas 1–3 arcmin), torque nominal aprox. 25–3200 Nm. Projeto com rolamentos cônicos e flange passante quadrada para montagem compacta e alta capacidade de carga radial/axial. Grau de proteção IP65 e lubrificação sintética para operação industrial contínua.

Ordering Instructions
Selecione o modelo NF por tamanho, relação e número de estágios. Consulte as tabelas de seleção modelo/relação/estágio e as tabelas de desempenho para torque nominal, forças e dimensões de montagem. Forneça velocidade e condições de carga para dimensionamento preciso.

Key Features

• Carcaça monobloco para maior precisão geométrica e rigidez torsional.
• Rolamentos cônicos de alta precisão para maior capacidade de carga radial e axial.
• Vedação de óleo de precisão que reduz atrito; proteção IP65 contra poeira e respingos; operação contínua até 90℃.
• Engrenagens helicoidais para transmissão de potência suave, baixo ruído e precisão mantida.
• Estágios planetários integrados que aumentam o torque torsional e otimizam a transmissão.
• Design compacto destinado a robótica, CNC e sistemas de automação.

Series / Basic Dimensions (selected)
Series | NF060 | NF075 | NF100 | NF140 | NF180 | NF220 | NF250
Center Distance X (mm) | 14 | 18.25 | 29 | 41 | 41 | 52.5 | 65
Load Point Z (mm) | 42.5 | 61.2 | 69.3 | 97.7 | 129.2 | 134.1 | 164.0

Gearbox Performance Data (selected)
Os parâmetros de desempenho incluem torque de saída nominal (Nm) por estágio e relação, forças radiais e axiais máximas (N), momento de inclinação (Nm), vida útil (hr), eficiência (%), peso (kg), temperatura de operação e lubrificação. Exemplos: torques 40, 55, 130, 220, 330, 890, 1350, 2380 Nm; forças radiais máx. até ~38 000 N; forças axiais máx. até ~40 000 N; eficiência ≥97% em muitas combinações de estágio/relação e ≥94% em outras faixas.

Notes
Forças e momentos de referência são fornecidos para velocidade de saída de 100 rpm e medidos no centro do eixo de saída. Consulte tabelas detalhadas para valores por estágio e relação.

Technical Specifications

• Modelo comercial/série: NF series (DESBOER).
• Tamanhos disponíveis (exemplos): 47, 64, 90, 110, 140, 200, 255, 285.
• Faixa de relações de redução: 4 a 200.
• Opções de folga: ≤1 arcmin a ≤7 arcmin (opções ultra-precisas 1–3 arcmin).
• Intervalo de torque nominal: aprox. 25–3200 Nm dependendo do tamanho e da relação.
• Distância central X (mm): NF060=14, NF075=18.25, NF100=29, NF140=41, NF180=41, NF220=52.5, NF250=65.
• Ponto de carga Z (mm): NF060=42.5, NF075=61.2, NF100=69.3, NF140=97.7, NF180=129.2, NF220=134.1, NF250=164.0.
• Forças radiais máx. (N): exemplos até ~38 000 N dependendo do modelo e estágio.
• Forças axiais máx. (N): exemplos até ~40 000 N dependendo do modelo e estágio.
• Momento de inclinação (Nm) e inércia rotacional (kg·cm²): valores específicos nas tabelas técnicas.
• Nível de ruído (N1=3000 rpm, sem carga): faixas por tamanho (ex. ≤56 dB(A) a ≤72 dB(A)).
• Peso (kg): exemplos NF060≈1.1, NF075≈1.3, NF100≈3.7, NF140≈3.7, NF180≈6.9, NF220≈13.7, NF250≈28.0 (tamanhos maiores até ~110.6 kg).
• Vida útil: 20 000 hr (referência operação contínua 10 000 hr).
• Eficiência: ≥97% (muitas configurações), ≥94% (outras faixas).
• Temperatura de operação: -10 a 90 ℃. Lubrificação: lubrificante sintético (enchimento de fábrica/recomendado).
• Classe de proteção: IP65. Montagem: qualquer orientação; flange passante quadrada para instalação facilitada.
