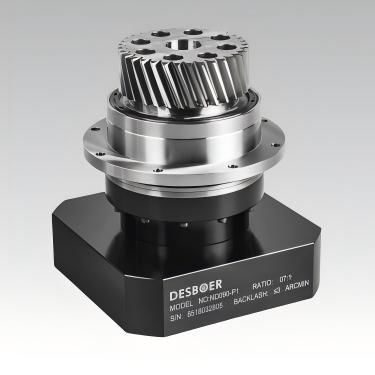

Servorredutor planetário ND series

de engrenagens helicoidaiscoaxial2–50 Nm

Visão geral do produto
Redutor planetário de precisão DESBOER série ND para servomotores. Unidade compacta com montagem em flange, disponível em classes de folga P0/P1/P2, proteção IP65 e interface de montagem compatível com ISO 9409 para integração em sistemas de automação de precisão.

Dados gerais do produto
Tamanhos de modelo: 47, 64, 90, 110, 140, 200, 255, 285
Faixa de relações: 4–100
Folga: ≤1 arcmin (P0) – ≤7 arcmin (P2)
Binário nominal de saída: ~15 – 1140 Nm (dependendo do tamanho e estágio)
Classe de proteção: IP65
Temperatura de operação: -10 °C a 90 °C
Vida útil: 20000 h (operação contínua 10000 h)

Principais características

• Carcaça monobloco: melhora a concentricidade e a rigidez torsional para posicionamento preciso.
• Rolamentos de alta precisão: suportam maiores cargas radiais e axiais para aplicações servo.
• Vedação de óleo de alta precisão: menor atrito e proteção IP65 para operação contínua até 90 °C.
• Engrenagem helicoidal: transmissão de potência otimizada, baixo nível de ruído e melhor repetibilidade.
• Design integrado de estágios planetários: maior capacidade de torque torsional e menor ocupação de espaço.

Série
Série | ND047 | ND064 | ND090 | NDV110 | NDV140 | NDV200 | NDV255 | NDV285
Distância do centro X (mm) | 8 | 10 | 13 | 15.5 | 20.0 | 25.0 | 30.0 | 40.0
Ponto de carga Z (mm) | 33.4 | 39.74 | 55.36 | 59.92 | 75.9 | 108.3 | 130.7 | 164.9

Dados de desempenho (parâmetros selecionados)
Binário nominal de saída (T2θ): valores multiestágio disponíveis por série e relação (ver datasheet).
Binário máximo de aceleração: tip. 1,8 × binário nominal (dependendo do estágio).
Binário de parada de emergência: até 3 × binário nominal (dependendo da aplicação).
Velocidade de entrada nominal: tipicamente até 5000–10000 rpm dependendo da série; algumas séries permitem até 10000 rpm.
Classes de folga: P0 (≤1 arcmin), P1 (≤3–5 arcmin), P2 (≤5–7 arcmin) conforme configuração.
Rigidez torsional: varia por série (ex.: ND047 ≈7 Nm/arcmin, ND064 ≈10, ND090 ≈13, NDV110 ≈23, NDV140 ≈31, NDV200 ≈67, NDV255 ≈95).
Forças radiais/axiais máximas e momentos de inclinação: fornecidos por série nas tabelas de desempenho (forças radiais ~1.040 N até ~53.000 N; forças axiais ~690 N até ~50.000 N para as maiores séries).
Inércia rotacional e ruído: detalhados por série na folha técnica (ruído em vazio a 3000 rpm típ. ≤56–73 dB(A)).
Eficiência: ≥97% em estágio único (relações 4–10), ≥94% em configurações multiestágio (16–100).
Peso exemplares: ND047 0,7 kg, ND064 1,2 kg, ND090 1,2 kg, NDV110 3,0 kg, NDV140 3,0 kg, NDV200 5,6 kg, NDV255 11,9 kg, tamanhos maiores até ~99,6 kg.

Notas de encomenda / seleção
Selecione o modelo e a configuração com base na relação necessária, classe de folga (P0/P1/P2), binário nominal/pico, cargas radiais/axiais, interface de montagem (flange ISO 9409) e temperatura de operação admissível. Consulte as tabelas detalhadas para valores de binário, forças, momentos, inércias e ruído.

Especificações técnicas

• Família de produtos: série ND (prefixos ND / NDV / NDS conforme aplicável).
• Tamanhos: 47, 64, 90, 110, 140, 200, 255, 285.
• Relações: 4 a 100.
• Opções de folga: P0 (≤1 arcmin), P1 (typ. ≤3–5 arcmin), P2 (typ. ≤5–7 arcmin).
• Binário nominal: approx. 15 – 1140 Nm (dependente de modelo/estágio).
• Fator de aceleração: approx. 1,8 × binário nominal (typ.).
• Binário de paragem de emergência: até 3 × binário nominal.
• Proteção: IP65.
• Eficiência: ≥97% (1 estágio), ≥94% (multiestágio).
• Vida útil: 20000 h (operação contínua 10000 h).
• Temperatura de operação: -10 °C a 90 °C.
• Lubrificação: lubrificante sintético (enchimento/ficha de fábrica).
• Montagem: flange ISO 9409 compatível; qualquer orientação.
• Ruído: valores sem carga variam por série (ex. ≤56–73 dB(A)).
• Pesos: ver datasheet para pesos por modelo.
