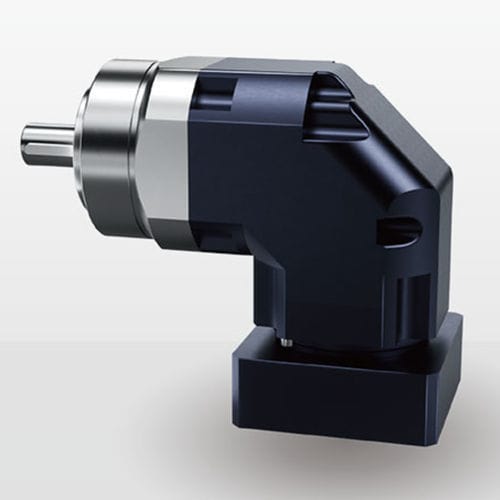

Redutor planetário NER series

de engrenagens cônicasde engrenagens helicoidaisde eixos ortogonais

Visão geral do produto
A série DESBOER NER é uma caixa de engrenagens planetária em ângulo reto, económica e de alta precisão, concebida para aplicações servo e de automação universal. Oferece posicionamento preciso e funcionamento com baixo ruído, ampla gama de relações e flange passante com furo quadrado para integração flexível em máquinas.

Modelos e dados gerais

• Tamanhos de modelo: 50, 70, 90, 120, 155, 203, 235
• Faixa de relações: 3 - 200
• Opções de folga: ≤2 arcmin a ≤9 arcmin
• Binário de saída nominal: 13 - 1900 Nm

Principais características

• Vedação de óleo de alta precisão reduzindo o atrito e melhorando a eficiência
• Grau de proteção IP65; funcionamento contínuo até 90 °C
• Rolamentos de alta precisão que fornecem elevada capacidade de carga radial e axial
• Dentes helicoidais para transmissão de potência otimizada, baixo ruído e maior precisão

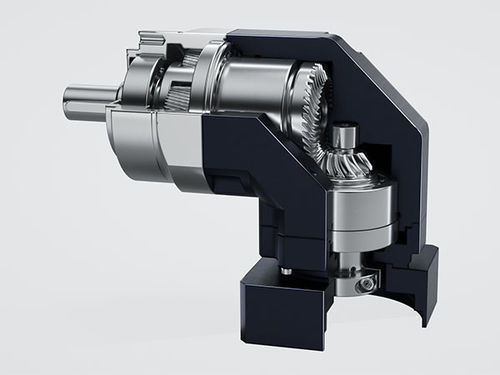

• Estágios planetários integrados que aumentam a rigidez torsional e a eficiência de transmissão
• Estágio cônico (ângulo reto) para acionamento angular compacto com precisão otimizada

Dimensões da série (selecionadas)
Série | NER050 | NER070 | NER090 | NER120 | NER155 | NER205 | NER235
Distância central X (mm) | 10 | 12.5 | 18 | 25.5 | 39.5 | 41 | 53.5
Ponto de carga Z (mm) | 25.5 | 30 | 43 | 55.5 | 63.5 | 76.5 | 96

Dados de desempenho selecionados (valores representativos)
Força radial máx. F2eB (N) para faixa 3~200 | 980 | 1,730 | 3,250 | 7,000 | 9,600 | 14,500 | 27,800
Força axial máx. F2aB (N) para faixa 3~200 | 490 | 865 | 1,625 | 3,500 | 4,800 | 7,250 | 13,900
Momento de inclinação (Nm) para faixa 3~200 | 25 | 65 | 152 | 345 | 680 | 970 | 1,840
Velocidade de entrada nominal (rpm) típica: até 10.000 (máx depende do modelo e da relação)
Vida útil: 20.000 horas (operação contínua referência 10.000 horas)
Eficiência: ≥95% (intervalos típicos), ≥92% para intervalos mais amplos dependendo do número de estágios
Nível de ruído (N1 = 3000 rpm, sem carga) dB(A) por tamanhos | ≤61 | ≤63 | ≤65 | ≤68 | ≤70 | ≤72 | ≤74

Notas
A série NER é otimizada para robótica, máquinas CNC e automação onde são exigidos tamanho compacto, alta rigidez e longa vida útil. Tabelas técnicas detalhadas por modelo (binários, forças radiais/axiais, inércia rotacional, pesos, velocidades, classes de folga e outros parâmetros) estão disponíveis para dimensionamento preciso.

Especificações técnicas

• Designação da série: NER Series
• Tamanhos de modelo: 50, 70, 90, 120, 155, 203, 235
• Faixa de relações: 3 – 200
• Classes de folga: Ultrapreciso P0, Preciso P1, Standard P2 (≤2 arcmin a ≤9 arcmin conforme seleção)
• Faixa de binário de saída nominal: 13 – 1900 Nm
• Grau de proteção: IP65
• Temperatura de operação: -10 a 90 °C
• Lubrificação: Lubrificante sintético (preenchido de fábrica / lubrificante sintético recomendado)
• Eficiência: ≥95% (típico), ≥92% para intervalos estendidos conforme relação/estágio
• Vida útil: 20.000 h (referência 10.000 h em operação contínua)
• Nível de ruído (sem carga, 3000 rpm): valores típicos até ≤74 dB(A) dependendo do modelo
• Peso típico (1 estágio, kg): NER050 1.0; NER070 2.1; NER090 5.8; NER120 11.2; NER155 22.4; NER205 46.8; NER235 83.0
• Forças radiais e axiais máximas e momentos de inclinação variam conforme o modelo: radial até 27.800 N (NER235), axial até 13.900 N (NER235)
• Inércias rotacionais e tabelas de torque por estágio disponíveis na documentação técnica para dimensionamento
• Posição de montagem: qualquer direção
