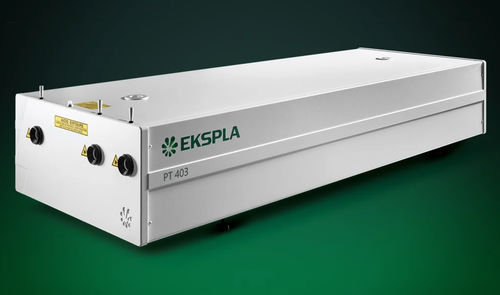

Sistema de laser de picossegundo PT403

de estado sólidosintonizávelpara espectroscópio

A série PT403 é um sistema laser de picossegundos de comprimento de onda sintonizável que integra um laser de bomba DPSS com taxa de repetição de 1 kHz e um gerador paramétrico ótico num único invólucro, proporcionando uma saída sintonizável de 210 a 2300 nm numa unidade compacta. Esta conceção resulta numa pegada quase duas vezes menor, menor tempo de instalação, maior estabilidade e vantagens substanciais para o utilizador em comparação com sistemas com unidades de laser e OPO separadas. Caraterísticas

• Faixa de sintonização: 210-2300 nm
• Sintonização motorizada mãos-livres
• Alta energia de pulso a taxas de 1 kHz
• Design de estado sólido bombeado por diodo
• Largura de linha estreita: < 9 cm-¹
• Controlo remoto via teclado
• Controlo por PC
• Pulso de disparo de câmara de raia opcional com < 10 ps rms jitter
• Operação com chave rotativa
• Refrigerado a ar - não é necessária alimentação externa de água
• Baixos custos de manutenção

Aplicações

• Fluorescência resolvida no tempo (incluindo medições de câmara de raia), espetroscopia de sonda de bomba
• Fluorescência induzida por laser
• Espectroscopia de infravermelhos
• Espectroscopia não linear: surface-SH, Z-scan
• Outras aplicações espectroscópicas e ópticas não lineares

Benefícios

• Melhor estabilidade a longo prazo (em comparação com o layout em que o laser e o OPO estão em unidades diferentes)
• Maior segurança - todos os feixes estão na caixa
• Menor tempo de instalação
• Pequena redução de espaço

Descrição

• Solução de caixa tudo-em-um com todos os componentes numa única caixa compacta, eliminando os riscos de desalinhamento entre unidades separadas.
• Emprega soluções testadas pela indústria e pelo mercado para fiabilidade.
• O laser de bomba é baseado no laser Nd:YAG da série Ekspla PL2210 bombeado por díodo, arrefecido a ar e bloqueado por modo.
• O gerador paramétrico ótico é baseado nos sistemas de amplificadores paramétricos ópticos de picossegundos PGx03, com controlo totalmente automatizado e baseado em microprocessador para uma sintonização precisa do comprimento de onda.
• Produz feixes de baixa divergência com largura de linha moderada (tipicamente < 9 cm-¹) com duração de pulso de ~ 20 ps.
• Ferramenta versátil e econômica para pesquisa científica em fluorescência resolvida no tempo, espetroscopia de sonda de bomba, fluorescência induzida por laser, espetroscopia de infravermelho e muito mais.

Controlo simples e conveniente do laser

• Operável a partir do dispositivo mestre ou PC via USB (VCP, comandos ASCII), RS232 (comandos ASCII), LAN (REST API) ou WLAN (REST API), dependendo da configuração do sistema.
• Painel de controlo remoto com ecrã retroiluminado para uma operação fácil, mesmo com óculos de segurança laser.

• Interfaces de comunicação:
  • USB: porta série virtual, comandos ASCII
  • RS232: Comandos ASCII
  • LAN: REST API
  • WLAN: REST API

Design

• Partes funcionais:
  • Laser de bomba DPSS com taxa de repetição de 1 kHz
  • Gerador paramétrico ótico (OPG)
  • Unidade de controlo eletrónico
• Uma única unidade ótica fornece saída sintonizável de 210 a 2300 nm.

Opções

• Opção SF: Aumento de energia na faixa de 300-409 nm por geração de soma de frequências (>20 µJ a 340 nm; energias de pulso ~10% menores em comparação com o sistema sem opção SF).
• Opções -H, -2H, -3H: saídas de 1064 nm, 532 nm ou 355 nm (toda a energia direcionada para esta porta de saída; as saídas não são simultâneas).
• Soluções personalizadas disponíveis para requisitos específicos.

Portas de saída

• Porta 1: 1064 / 532 nm
• Porta 2: 210-2300 nm (apenas PT403-SH/SF)
• Porta 3: 355 nm
• Porta 4: 410-2300 nm

Especificações / Caraterísticas Técnicas

• Faixa de sintonização do comprimento de onda de saída:
  • SH: 210-409 nm (PT403-SH)
  • Sinal: 410-709 nm
  • Idler: 710-2300 nm
• Energia de pulso de saída:
  • SH: 15 µJ (PT403-SH)
  • Sinal: >75 µJ
  • Idler: >25 µJ
• Taxa de repetição de pulso: 1000 Hz
• Linewidth: <9 cm-¹ (PT403), <12 cm-¹ (PT403-SH)
• Duração típica do pulso: ~20 ps
• Passo de varrimento:
  • SH: 0,05 nm (PT403-SH)
  • Sinal: 0,1 nm
  • Idler: 1 nm
• Tamanho típico do feixe: ~2 mm
• Divergência do feixe: <2 mrad
• Estabilidade de apontamento do feixe: ≤100 μrad rms
• Polarização do feixe:
  • SH: horizontal (PT403-SH)
  • Sinal: horizontal
  • Idler: vertical
• Jitter de pulso ótico:
  • Disparo interno: <50 ps (StDev) em relação ao pulso TRIG1 OUT
  • Disparo externo: ~3 ns (StDev) em relação ao pulso SYNC IN
• TRIG1 OUT pulse delay: -400 ... 150 ns
• Requisitos de operação:
  • Temperatura ambiente: 22 ±2 °C
  • Umidade relativa: 20-80% (sem condensação)
  • Requisitos de alimentação: 100-240 V monofásico, 47-63 Hz
  • Consumo de energia: <0,6 kW
  • Serviço de água: arrefecido a ar
  • Limpeza da sala: não inferior à classe ISO 9
