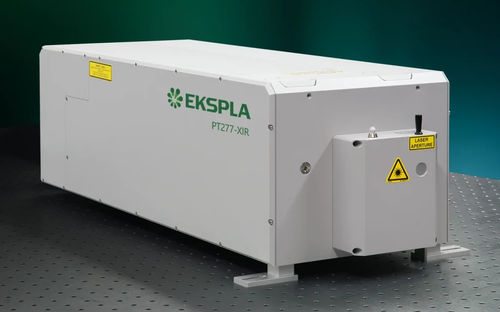

Sistema de laser de picossegundo PT277 series

sintonizávelinfravermelho médiode microscopia

A série PT277 é um sistema laser de picosegundos ajustável no infravermelho médio de uma única carcaça projetado para aplicações avançadas de espectroscopia e microscopia. Este sistema integra um oscilador paramétrico óptico (OPO) de picosegundos e um laser de bombeamento DPSS em uma única carcaça compacta, proporcionando uma construção robusta, estabilidade a longo prazo melhorada e manutenção reduzida. A série PT277 XIR oferece uma faixa de comprimento de onda ajustável de 1403–2020 nm, 2250–4400 nm e 12500–17000 nm, com uma largura de linha de menos de 5 cm⁻¹ em toda a faixa de ajuste. O sistema possui ajuste motorizado sem intervenção manual, divergência quase limitada por difração e estabilidade da direção do feixe em toda a faixa. Está equipado com um sistema de limpeza de ar interno e suporta controle por PC via USB, RS232 e LAN usando comandos REST API, permitindo varredura rápida de comprimentos de onda e fácil integração com outros equipamentos.

Características

• Faixa de ajuste 1403–17000 nm (7127–600 cm⁻¹)
• Ajuste sem intervenção manual: motorizado para toda a faixa de ajuste
• Largura de linha <5 cm⁻¹ em toda a faixa de ajuste
• Divergência quase limitada por difração
• Estabilidade da direção do feixe em toda a faixa de ajuste
• Carcaça única: integra um laser de bombeamento e um OPO em uma única carcaça
• Sistema de limpeza de ar interno
• Controle por PC via USB (porta COM virtual), RS232, LAN usando comandos REST API
• Varredura rápida de comprimentos de onda

Aplicações

• Espectroscopia infravermelha
• SNOM (microscopia de campo próximo por varredura)

Modelos Disponíveis

• PT277-SI: Fornece radiação de banda estreita com uma largura de linha <5 cm⁻¹ em toda a faixa de ajuste: 1403–2020 nm (7127–4951 cm⁻¹), 2250–4400 nm (4444–2273 cm⁻¹)
• PT277-XIR: Fornece radiação de banda estreita com uma largura de linha <5 cm⁻¹ em toda a faixa de ajuste: 1403–2020 nm (7127–4951 cm⁻¹), 2250–4400 nm (4444–2273 cm⁻¹), 12500–17000 nm (800–600 cm⁻¹)

Descrição

• Integra um OPO de picosegundos e um laser de bombeamento em uma única carcaça compacta para uma instalação robusta e estabilidade melhorada
• Design hermético com sistema de limpeza de ar interno para remoção de vapor de água e orgânicos
• Divergência quase limitada por difração e estabilidade da direção do feixe em toda a faixa de ajuste espectral
• Ajuste rápido e totalmente automático de comprimentos de onda via controle avançado por microprocessador e motores de micro-passo em circuito fechado
• Controle preciso da temperatura dos cristais não lineares
• Controle via teclado ou qualquer sistema operacional usando REST API; interfaces incluem USB, RS232, LAN, WLAN (opcional)

Especificações

• Faixa de ajuste (PT277-XIR): Sinal: 1403–2020 nm (7127–4951 cm⁻¹); Idler: 2250–4400 nm (4444–2273 cm⁻¹); DFG: 12500–17000 nm (800–600 cm⁻¹)
• Potência de saída: >400 mW a 1400–2020 nm (Sinal), >100 mW a 2250–4000 nm (Idler), >10 mW a 12500 nm (DFG)
• Largura de linha: <5 cm⁻¹
• Taxa de repetição de pulsos: ~87 MHz (igual ao laser de bombeamento)
• Duração dos pulsos: ~8 ps
• Diâmetro típico do feixe: ~3 mm @ 3000 nm
• Divergência típica do feixe: <5 mrad @ 1600 nm
• Estabilidade de apontamento do feixe: <50 µrad rms @ 1600 nm
• Polarização: linear, vertical (sinal, idler, DFG)
• Velocidade de varredura espectral rápida: <4 s (1400–2020 nm, 2250–4400 nm), <2 s (5000–16000 nm DFG)
• Frequência de modulação de potência de saída (AOM): 0 Hz – 2 MHz
• Tamanho da unidade (L × C × A): 320 × 766 × 241 mm
• Tamanho da fonte de alimentação: 483 × 140 × 390 mm, independente
• Chiller (terceiro, aprox.): 290 × 420 × 290 mm, independente
• Comprimento do umbilical: 2,5 m
• Refrigeração: água-ar
• Temperatura ambiente: 22 ±2 °C; estabilidade: ±1 °C
• Umidade relativa: <80% (não condensante)
• Requisitos de energia: 100–240 VAC (-10% / +5%), monofásico, 50/60 Hz
• Consumo de energia: <1 kW
• Limpeza da sala: não pior que ISO Classe 9

Nota

• O laser deve permanecer conectado à eletricidade principal em todos os momentos. Se desconectado por mais de 1 hora, é necessário um período de aquecimento de algumas horas antes da operação. Instale em uma sala com ar condicionado, livre de poeira e aerossóis, sobre uma mesa óptica sólida, longe de fontes de vibração.
