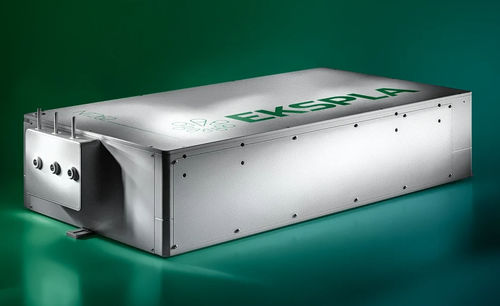

Sistema de laser pulsado NT260

sintonizávelde forte potênciapara espectroscópio

A série NT260 é um sistema laser sintonizável de 10 kHz com largura de linha estreita, concebido para aplicações científicas que requerem um elevado brilho espetral e precisão. Proporciona uma sintonização mãos-livres, sem intervalos, de 192 a 2600 nm a uma taxa de 10 kHz a partir de uma única caixa, com uma potência de saída até 0,7 W e larguras de linha inferiores a 3 cm-¹. Isto torna-o ideal para aplicações exigentes, como a calibração de detectores e espectrorradiómetros, metrologia e espetroscopia de gases. O sistema possui uma tecnologia pioneira patenteada de funcionamento Q-switched/mode-locked, monitorização integrada, varrimento rápido do comprimento de onda e uma estrutura monolítica robusta para fiabilidade e facilidade de transporte. O controlo flexível está disponível através de teclado ou PC, e o sistema oferece uma garantia de dois anos. Caraterísticas

• Tecnologia pioneira e patenteada de funcionamento Q-switched/mode-locked
• Ajuste do comprimento de onda sem mãos e sem folgas na gama de 192-2600 nm
• Taxa de repetição de 10 kHz
• Saída até 0,7 W
• Largura de linha até 1.largura de linha de 5 cm-¹
• Monitorização integrada da potência da bomba e da saída
• Varredura rápida integrada do comprimento de onda
• Moldura robusta monolítica
• Alças de transporte
• Controlo flexível a partir do teclado ou PC
• Dois anos de garantia

Aplicações

• Metrologia e calibração de equipamentos
• Alinhamento de uma câmara hiperespectral
• Espectrometria de massa em tempo de voo (TOF)
• Inspeção de semicondutores
• Avaliação de filtros ópticos
• Microscopia fotoacústica
• Espectroscopia de luminescência induzida por laser
• Monitorização ambiental, LIDAR

Descrição O NT262, um membro da série NT260, é um OPO exclusivo de largura de linha estreita de 10 kHz. Sua tecnologia patenteada permite uma saída de até 0,7 W na faixa de 192-2600 nm, mantendo <3 cm-¹ (tipicamente <2 cm-¹ na maioria dos comprimentos de onda) de largura de linha, altamente benéfica para aplicações que exigem largura de linha estreita e alto brilho espetral. O sistema é adequado para aplicações de alta resolução, tais como calibração, metrologia e espetroscopia de gás, bem como para experiências de fluorescência e de bomba-sonda. A elevada taxa de repetição e a sintonização mãos-livres facilitam a recolha rápida e fácil de dados. O sistema é altamente estável, com excelente estabilidade de energia e potência a curto e longo prazo, e um valor M² mais pequeno em comparação com os sistemas OPO tradicionais. É fiável devido a um baixo limiar de geração e fácil operação, alojado numa estrutura robusta e monolítica para uma elevada fiabilidade e baixa manutenção. Benefícios

• Ajuste do comprimento de onda sem mãossintonização manual do comprimento de onda - não é necessária qualquer intervenção física
• Taxa de repetição de impulsos elevada de 10 kHz - recolha rápida de dados
• Largura de linha estreita (~2x melhor do que o OPO tradicional) - espectros de alta resolução
• Parâmetro do feixe de M² pequeno (~2x melhor do que o OPO tradicional) - focagem apertada do feixe
• Excelente estabilidade (~2x melhor do que o OPO tradicional) - aquisição rápida de dados
• Limiar de geração mais baixo - maior fiabilidade
• Obturadores de saída motorizados - maior segurança
• Purga de ar limpo para prolongar a vida útil da ótica
• Comprimento de onda definido em nm e cm-¹ - operação fácil da experiência
• Alta resolução de sintonização 1-2 cm-¹ - espectros de alta qualidade
• Variedade de interfaces de controlo: USB, RS232, LAN, WLAN - fácil integração
• Controlo por PC através de comandos de texto - controlo simples a partir de qualquer sistema operativo

Acessórios e Itens Opcionais

• -SH/SF: Extensão da gama de sintonização em 210-405 nm através da combinação de segundas harmónicas e saídas do gerador de soma de frequências
• -DUV: Opção de UV profundo para saída de 192-210 nm
• -FC: Saída acoplada à fibra na gama de 350-2000 nm
• -ATTN: Saída do atenuador na gama de 210-2600 nm
• -SCU: Acessório de filtragem espetral para uma pureza espetral melhorada

Imagens típicas de desempenho

• Curvas típicas de sintonização do laser NT262 nas gamas de sinal (405-710 nm), idler (710-2600 nm)
• Saída típica do laser NT262 com opção -SH/SF (210-405 nm)
• Saída típica do laser NT262 com opção -DUV (192-210 nm)
• Perfil do feixe laser da série NT262 a 450 nm (campo próximo e distante)

Caraterísticas / Especificações Técnicas

• Modelo: NT262 (série NT260)
• Faixa de comprimento de onda: Sinal: 405-710 nm; Idler: 710-2600 nm; SH/SF (opcional): 210-405 nm; DUV (opcional): 192-210 nm
• Energia de pulso de saída/potência média: OPO: 70 µJ / 700 mW; SH/SF (opcional): 6 µJ / 60 mW
• Passo mínimo de sintonização: Sinal/Idler: 1 cm-¹; SH/SF/DUV: 2 cm-¹
• Duração do pulso: ~7 ns
• Linha de comprimento: <3 cm-¹
• Diâmetro típico do feixe: 4,5 mm × 2.5 mm
• Estabilidade de apontamento do feixe: ≤50 μrad RMS
• Polarização: Sinal/Idler/SH/SF: horizontal; DUV: vertical
• Comprimento de onda da bomba: 355 nm
• Energia de pulso típica da bomba: 0.3 mJ
• Qualidade do feixe: Quase gaussiano nos campos próximo e distante
• Divergência do feixe: <1,5 mrad
• Estabilidade da energia de pulso (StdDev): <2.5%
• Taxa de repetição do pulso: 10 kHz
• Vida nominal dos diodos da bomba: 20.000 horas
• Tempo de aquecimento típico: 15 min
• Tamanho da cabeça do laser (L × C × A): 400 × 790 × 166 ±3 mm
• Tamanho da unidade de alimentação (L × C × A): 553 × 510 × 529 ±3 mm
• Comprimento umbilical: 3 m
• Arrefecimento: Refrigerador incorporado
• Purga de ar limpo: Embutido
• Temperatura ambiente: 18-27 °C
• Estabilidade da temperatura ambiente: ±2 ºC
• Umidade relativa: 20-80% (sem condensação)
• Requisitos de energia: 100-240 V CA, monofásico, 50/60 Hz
• Consumo de energia: <1 kW
• Limpeza do local: não inferior à classe ISO 9
