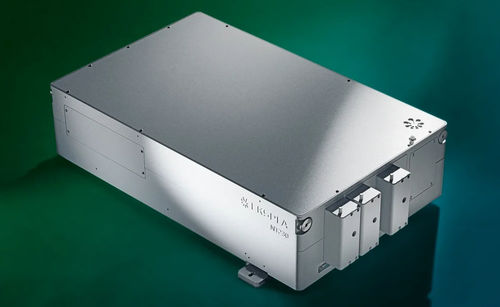

Sistema de laser pulsado NT230

Q switchde estado sólidoverde

A série NT230 é um sistema laser DPSS de alta energia e ampla sintonização, projetado para aplicações laboratoriais avançadas. Este laser oferece sintonização sem intervenção manual, sem lacunas, de 192 a 2600 nm em um único gabinete compacto, integrando um laser Nd:YAG comutado por Q bombeado por diodo e um oscilador paramétrico óptico (OPO). Com uma taxa de repetição de 100 Hz, a série NT230 é ideal para fluorescência induzida por laser, fotólise de flash, fotobiologia, metrologia e sensoriamento remoto. Seu design inovador bombeado por diodo garante operação sem manutenção e estabilidade aprimorada em comparação com sistemas bombeados por lâmpada de flash. O sistema pode ser controlado remotamente via teclado ou PC, com uma interface amigável e display retroiluminado para ajustes de parâmetros fáceis, mesmo ao usar óculos de segurança a laser.

Características

• Confiabilidade reconhecida pelos clientes
• Dois anos de garantia
• Integra o laser de bombeamento DPSS e o OPO em um único gabinete
• Sintonização de comprimento de onda sem intervenção manual de 192 a 2600 nm*
• Até 15 mJ de energia de pulso do OPO
• Até 100 Hz de taxa de repetição de pulso
• Até 2 mJ de energia de pulso em UV
• Largura de linha inferior a 5 cm⁻¹
• Duração de pulso de 2 a 5 ns
• Obturadores de saída eletromecânicos
• Alças de transporte
• Saídas de laser de 355 nm e 1064 nm
• Saída de 532 nm (opcional)
• Controle remoto via teclado ou PC

* A varredura automática de comprimento de onda é programável

Benefícios

• Sintonização de comprimento de onda sem intervenção manual – não há necessidade de intervenção física
• Ampla sintonização (192–2600 nm) e alta energia de pulso (até 15 mJ) para investigar uma ampla gama de materiais
• Alta taxa de repetição (até 100 Hz) e potência de saída para coleta rápida de dados e excitação intensiva
• Largura de linha estreita (até 3 cm⁻¹) e resolução de sintonização superior (1–2 cm⁻¹) para espectros de alta qualidade
• Alto nível de integração economiza espaço no laboratório
• O bombeamento por diodo reduz a frequência de manutenção
• Obturadores de saída eletromecânicos automáticos para segurança
• Alças extensíveis amigáveis para fácil transporte e reposicionamento
• Design e fabricação internos garantem garantia confiável e fornecimento de peças de reposição
• Múltiplas interfaces de controle: USB, RS232, LAN, WLAN para fácil integração
• Opções de atenuador e acoplamento de fibra para configurações experimentais versáteis

Aplicações

• Fluorescência induzida por laser
• Fotólise de flash
• Fotobiologia
• Sensoriamento remoto
• Metrologia
• Espectroscopia não linear
• Imagem fotoacústica

Acessórios e Itens Opcionais

• -SH: Extensão do alcance de sintonização em UV (210–405 nm) por geração de segunda harmônica
• -SF: Extensão do alcance de sintonização em 300–405 nm por geração de soma de frequências
• -SH/SF: SH e SF combinados para 210–405 nm com energia de pulso máxima
• -DUV: Opção de UV profundo para saída de 192–210 nm
• -2H: Saída de 532 nm
• -FC: Saída acoplada por fibra na faixa de 300–2000 nm
• -ATTN: Atenuador
• -SCU: Acessório de filtragem espectral para melhorar a pureza espectral
• -FWS: Opção de varredura rápida de comprimento de onda

Especificações

• Faixa de comprimento de onda: 192–2600 nm (OPO: Sinal 405–710 nm, Idler 710–2600 nm, SH/SF 210–405 nm, DUV 192–210 nm)
• Energia de pulso: Até 15 mJ (OPO), 1.8 mJ (SH/SF), 0.4 mJ (DUV)
• Taxa de repetição de pulso: 50 Hz (NT230-50), 100 Hz (NT230-100)
• Duração de pulso: 2–5 ns
• Largura de linha: <5 cm⁻¹
• Passo de sintonização mínimo: 1 cm⁻¹ (sinal/idler), 2 cm⁻¹ (SH/SF/DUV)
• Polarização: Sinal (horizontal), Idler (vertical), SH/SF (horizontal), DUV (vertical)
• Divergência do feixe OPO: <2 mrad
• Diâmetro típico do feixe: 5 mm
• Comprimento de onda de bombeamento: 355 nm
• Energia de pulso de bombeamento típica: 50 mJ (NT230-50), 35 mJ (NT230-100)
• Tamanho da unidade (L × C × A): 451 × 705 × 172 mm
• Tamanho da fonte de alimentação (L × C × A): 449 × 376 × 140 mm
• Comprimento do umbilical: 2.5 m
• Refrigeração: Chiller externo
• Temperatura ambiente: 18–30 °C
• Umidade relativa: 20–80% (não condensante)
• Requisitos de energia: 100–240 V AC, monofásico, 50/60 Hz
• Consumo de energia: <1.8 kW
• Limpeza: Não pior que ISO Classe 9
