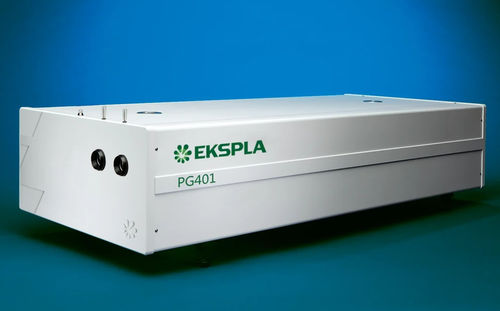

Sistema de laser de picossegundo PGx01

ultravioletainfravermelho médiolargamente sintonizável

A série PGx01 é um amplificador paramétrico ótico (OPA) de alta energia, amplamente sintonizável em picossegundos, concebido para aplicações avançadas de espetroscopia e investigação. Os Geradores Paramétricos Ópticos de Ondas Viajantes (TWOPG) fornecem fontes de luz coerente ultra-rápida e sintonizável, abrangendo desde o espetro ultravioleta (UV) até ao infravermelho médio (IR médio), tornando-os ideais para uma vasta gama de investigações científicas. Caraterísticas

• Faixa espetral ultra-larga de 193 a 16.000 nm
• Alta potência de pico (>50 MW) adequada para aplicações de espetroscopia não linear
• Largura de linha estreita <6 cm-¹ (para UV < 9 cm-¹)
• Ajuste motorizado mãos-livres na faixa de 193-2.300 nm ou 2.300-16.000 nm
• Controlo por PC e controlo remoto via teclado

Aplicações

• Espectroscopia não linear: vibracional-SFG, superfície-SH, Z-scan
• Experiências de sonda de bomba
• Fluorescência induzida por laser (LIF)
• Outras aplicações de espetroscopia laser

Descrição A série PGx01 é constituída por vários módulos funcionais: gerador paramétrico ótico (OPG), sistema de estreitamento da largura de linha baseado em grelha de difração (LNS), amplificador paramétrico ótico (OPA) e uma unidade de controlo eletrónico. O módulo OPG gera superfluorescência paramétrica (PS), com propriedades espectrais determinadas pelo cristal não linear e variando com o comprimento de onda. Para radiação de banda estreita, a saída do OPG é reduzida pelo LNS para 6 cm-¹ e utilizada para alimentar o OPA. A sintonização do comprimento de onda de saída é conseguida através do ajuste do ângulo do(s) cristal(is) não linear(is) e da grelha, com motores de passo precisos e controlo computorizado que garantem uma reprodutibilidade excecional do comprimento de onda. A estabilização da temperatura do cristal não linear proporciona uma estabilidade de saída a longo prazo. Os fotodetectores incorporados monitorizam a energia do impulso da bomba para proteger os cristais, e a unidade de controlo alerta se a energia exceder os valores predefinidos. O sistema pode ser operado através de um dispositivo mestre ou PC (USB, RS232, LAN) ou a partir de um painel de controlo remoto com um visor retroiluminado, adequado para utilização com óculos de segurança laser. Modelos disponíveis

• PG401: Faixa de sintonia de 420 a 2300 nm, otimizada para a mais alta energia de pulso no espetro visível, adequada para muitas aplicações de espetroscopia.
• PG501-DFG: Faixa de sintonia de 2300 a 16000 nm, ideal para configurações de espetroscopia vibracional-SFG.

Caraterísticas do PG401-DFG1

• A mais ampla faixa de sintonia mãos-livres - de 420 a 10000 nm

Extensão de sintonização sem folga para PG401

• Faixa de sintonização sem folga 410-709, 710-2300 nm
• Linha de largura <18 cm-¹

Especificações

• Faixa de sintonia: 193-16.000 nm (dependente do modelo)
• Energia de pulso de saída: >1000 µJ a 450 nm (PG401), >100 µJ a 300 nm (PG401-SH), >50 µJ a 200 nm (PG401-DUV), >200 µJ a 3700 nm e >30 µJ a 10.000 nm (PG501-DFG1)
• Linha de largura: <6 cm-¹ (PG401, PG501-DFG1), <9 cm-¹ (PG401-SH, PG401-DUV)
• Taxa máxima de repetição de impulsos: 50 Hz
• Passo de varrimento: Sinal: 0.1 nm, Idler: 1 nm (PG401)
• Tamanho típico do feixe: ~4 mm (PG401), ~3 mm (PG401-SH/DUV), ~5 mm (PG501-DFG1)
• Divergência do feixe: <2 mrad (PG401, PG401-SH/DUV), <0.5 mrad (todos os modelos)
• Perfil do feixe: Homogéneo, sem pontos quentes, ajuste gaussiano >90%
• Duração do pulso: ~20 ps (típico), 29 ± 5 ps (todos os modelos)
• Tamanho físico (L x C x A): 456 × 633 × 244 mm (PG401), 456 × 1031 × 249 ± 3 mm (outros)
• Temperatura de funcionamento: 15-30 °C
• Requisitos de alimentação: 100-240 V AC monofásico, 47-63 Hz
• Consumo de energia: <100 W

Fontes de Bomba Recomendadas

• PL2231-50-TH, PL2251A-TH (PG401, PG401-SH, PG401-DUV)
• PL2231-50-SH, PL2251A-SH (PG501-DFG1)

Informações de encomenda

• Diagramas de encomenda e detalhes adicionais estão disponíveis para os modelos PG4xx e PG5xx.

Desempenho e Desenhos

• Curvas de afinação de desempenho e desenhos de dimensões externas estão disponíveis para todos os modelos.

Caraterísticas / Especificações Técnicas

• Faixa espetral ultra-ampla: 193-16,000 nm
• Potência de pico elevada: >50 MW
• Largura de linha estreita: <6 cm-¹ (UV <9 cm-¹)
• Ajuste motorizado mãos-livres: 193-2.300 nm ou 2.300-16.000 nm
• Controlo por PC e teclado remoto
• Energia de pulso de saída: até >1000 µJ a 450 nm
• Duração do pulso: ~20 ps (típico), 29 ± 5 ps
• Taxa de repetição máxima: 50 Hz
• Divergência do feixe: <2 mrad, <0,5 mrad (dependente do modelo)
• Perfil do feixe: Homogéneo, ajuste gaussiano >90%
• Temperatura de funcionamento: 15-30 °C
• Requisitos de alimentação: 100-240 V AC, 47-63 Hz
• Consumo de energia: <100 W
• Tamanho físico: 456 × 633 × 244 mm (PG401), 456 × 1031 × 249 ± 3 mm (outros)
