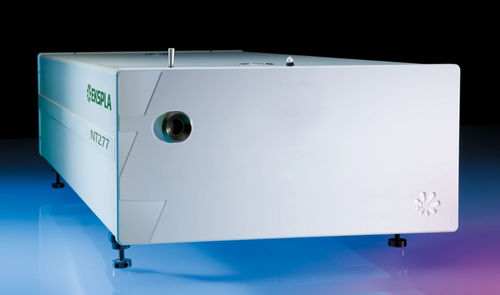

Sistema de laser pulsado NT270

de nanossegundosQ switchde estado sólido

A série NT270 é um sistema laser DPSS de comprimento de onda ajustável na faixa NIR-MIR, projetado para aplicações IR avançadas. Ele oferece ajuste sem intervenção manual, sem interrupções, de 2500 nm a 4475 nm a uma taxa de repetição de 1 kHz, tudo em um único gabinete compacto. Esta ampla faixa de ajuste IR o torna uma excelente escolha para aplicações como Microscopia Óptica de Campo Próximo (s-SNOM), espectroscopia vibracional de moléculas únicas e espectroscopia de gases.

Características

• Confiabilidade reconhecida pelos clientes
• Garantia de dois anos
• Integra o laser de bombeamento DPSS e o OPO em um único gabinete
• Portas de saída separadas para o laser de bombeamento e os feixes OPO
• Faixa de comprimento de onda de saída do OPO de 2500 nm a 4475 nm
• Largura de linha estreita
• Ajuste rápido e sem intervenção manual do comprimento de onda (incluindo varredura automática de comprimento de onda)
• Duração do pulso <7 ns
• Controle remoto via teclado ou PC

Aplicações

• Microscopia Óptica de Campo Próximo (s-SNOM)
• Espectroscopia vibracional de moléculas únicas
• Espectroscopia IR
• Espectroscopia de gases

Descrição
Os sistemas laser ajustáveis da série NT270 integram um oscilador paramétrico óptico (OPO) de nanossegundos e um laser de bombeamento de estado sólido bombeado por diodo (DPSS) comutado por Q em um único gabinete compacto. O bombeamento por diodo permite aquisição rápida de dados em altas taxas de repetição de pulsos de até 1 kHz, evitando trocas frequentes de lâmpadas de flash. Os lasers de bombeamento não requerem água para resfriamento, reduzindo os custos de operação e manutenção. Todos os lasers possuem ajuste motorizado na faixa especificada, com comprimento de onda de saída ajustável a partir de um painel de controle com display retroiluminado ou de um PC usando os drivers LabVIEW™ fornecidos. Alta eficiência de conversão, saída estável, fácil manutenção e tamanho compacto tornam esses sistemas uma excelente escolha para muitas aplicações.

Benefícios

• Ajuste de comprimento de onda sem intervenção manual – não há necessidade de intervenção física
• Ampla faixa de ajuste (2500 – 4475 nm) é altamente útil para s-SNOM e outras aplicações IR
• Solução econômica que cobre uma ampla faixa de ajuste a partir de uma única fonte
• Bombeamento final com tecnologia de diodo garante alta confiabilidade e muitos disparos, levando a baixos custos de manutenção
• Alto nível de integração economiza espaço valioso no laboratório
• Resfriamento a ar elimina a necessidade de água, garantindo operação fácil e instalação ou integração simples
• Design e fabricação interna de sistemas completos, incluindo lasers de bombeamento, garantem serviços de garantia e pós-garantia pontuais e fornecimento de peças de reposição
• Variedade de interfaces de controle: USB, RS232, LAN e WLAN para fácil controle e integração com outros equipamentos

Especificações

• Faixa de comprimento de onda de saída do OPO: 2500–4475 nm (idler)
• Energia de pulso (idler): 80 μJ a 3000 nm
• Taxa de repetição de pulso: 1000 Hz
• Duração do pulso: 5–7 ns
• Largura de linha: <10 cm⁻¹
• Passo de ajuste mínimo (idler): 1 cm⁻¹
• Polarização (idler): vertical
• Diâmetro típico do feixe: 4 mm
• Comprimento de onda da bomba: 1064 nm
• Energia de pulso típica da bomba: 1.9 mJ
• Duração do pulso da bomba: <10 ns
• Qualidade do feixe: ajuste a Gaussiano >90%
• Estabilidade da energia do pulso (DesvPad): <0.5%
• Tamanho da unidade (L × C × A): 305 × 701 × 270 mm
• Tamanho da fonte de alimentação (L × C × A): 449 × 376 × 140 mm
• Comprimento do umbilical: 2.5 m
• Resfriamento: resfriado a ar
• Temperatura ambiente: 18–27 °C
• Umidade relativa: 20–80% (não condensante)
• Requisitos de energia: 100–240 V AC, monofásico, 50/60 Hz
• Consumo de energia: <0.5 kW
• Limpeza da sala: não pior que ISO Classe 9

Nota

• O laser deve estar conectado à eletricidade principal o tempo todo. Se desconectado por mais de uma hora, o sistema precisa de algumas horas de aquecimento antes de ser ligado.
