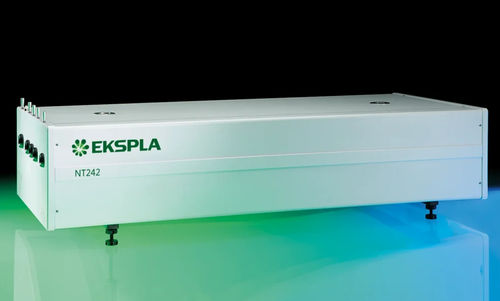

Sistema de laser pulsado NT240

de fibralargamente sintonizávelde laboratório

A série NT240 é constituída por lasers DPSS pulsados de kHz com sintonização ampla, concebidos para aplicações laboratoriais avançadas que requerem uma sintonização de comprimento de onda sem folga e sem mãos, de 210 a 2600 nm, num único invólucro compacto. Com uma taxa de repetição de 1000 Hz, estes lasers são ideais para fluorescência induzida por laser, fotólise flash, fotobiologia, metrologia e deteção remota. O sistema integra um laser de bomba DPSS e um OPO, oferecendo elevada fiabilidade e manutenção mínima devido ao seu design de bomba de díodo e ao refrigerador de ar incorporado. O controlo remoto é possível através de um teclado ou PC, com controladores LabVIEW™ fornecidos para uma fácil integração e ajuste de parâmetros. A série NT240 inclui um monitor de energia da bomba OPO incorporado e portas de saída separadas opcionais para feixes de 1064, 532 ou 355 nm. Caraterísticas

• Confiabilidade reconhecida pelos clientes
• Dois anos de garantia
• Integra o laser de bomba DPSS e a OPO num único invólucro
• Ajuste de comprimento de onda sem mãos e semsintonização de comprimento de onda de 210 a 2600 nm (varredura automática de comprimento de onda programável)
• 1000 Hz taxa de repetição de pulso
• Mais de 60 µJ energia de pulso de saída em UV
• Menos de 5 cm^-1 de largura de linha
• 3-6 ns de duração do impulso
• Controlo remoto através de teclado ou PC
• Opção de saída separada para o feixe da bomba OPO 355 nm, 532 nm ou 1064 nm

Aplicações

• Espectroscopia de fluorescência induzida por laser
• Espectroscopia de bomba-sonda
• Espectroscopia não linear
• Espectroscopia resolvida no tempo
• Fotobiologia
• Sensoriamento remoto
• Determinação do rendimento do telescópio

Descrição Os lasers da série NT240 produzem impulsos a uma taxa de repetição de impulsos sem precedentes de 1 kHz, sintonizáveis numa vasta gama espetral. Integrados num único invólucro compacto, o laser Nd:YAG de Q-switched bombeado por díodo e o OPO oferecem uma sintonização sem mãos livres e sem lacunas de 210 a 2600 nm. O sistema pode ser controlado a partir de um painel de controlo remoto ou de um computador utilizando os controladores LabVIEW™ fornecidos, com um visor retroiluminado para uma leitura fácil, mesmo com óculos de proteção contra laser. A fonte da bomba DPSS assegura uma manutenção reduzida e o refrigerador incorporado reduz os custos de funcionamento. Um monitor de energia da bomba OPO incorporado permite a monitorização do desempenho do laser da bomba sem medidores de potência externos. As caraterísticas opcionais incluem uma porta de saída separada para o feixe de 1064, 532 ou 355 nm. Benefícios

• Ajuste do comprimento de onda sem mãossem necessidade de intervenção física
• A elevada taxa de repetição de 1000 Hz permite uma rápida recolha de dados
• O bombeamento final com tecnologia de díodo assegura uma elevada fiabilidade e baixos custos de manutenção
• A estreita largura de linha (até 3 cm^-1) e a superior resolução de sintonização (1-2 cm^-1) permitem o registo de espectros de elevada qualidade
• O elevado nível de integração poupa espaço valioso no laboratório
• Projeto interno de sistemas completos, comprojeto e fabrico internos de sistemas completos, incluindo lasers de bomba, garante garantia atempada e serviços pós-garantia e fornecimento de peças sobressalentes
• Variedade de interfaces de controlo: USB, RS232, LAN e WLAN asseguram um fácil controlo e integração com outros equipamentos
• Atenuador e opções de acoplamento de fibra facilitam a incorporação dos sistemas NT240 em vários ambientes experimentais

Acessórios e itens opcionais

• -SH: Extensão da gama de sintonização na gama UV (210-300 nm) por geração de segundo harmónico
• -SF: Extensão da gama de sintonização na gama 300-405 nm por geração de soma de frequências
• -SH/SF: Extensão da gama de sintonização na gama de 210-405 nm através da combinação de segundas harmónicas e saídas do gerador de soma de frequências para obter a máxima energia de impulso possível
• -SCU: Acessório de filtragem espetral para melhorar a pureza espetral dos impulsos
• -H, -2H, -3H: Saída de 1064, 532 e 355 nm através de uma porta separada
• -FC: Acoplador de fibra
• -ATTN: Opção de atenuador

Especificações

• Modelo: NT242, NT242-SH, NT242-SF, NT242-SH/SF
• Faixa de comprimento de onda OPO: Sinal 405-710 nm, Idler 710-2600 nm
• SH e SF: 210-300 nm (SH), 300-405 nm (SF), 210-405 nm (SH/SF)
• Energia de pulso: OPO 450 μJ; SH e SF até 60 μJ a 320 nm
• Taxa de repetição de impulsos: 1000 Hz
• Duração do pulso: 3-6 ns (OPO), 4-6 ns a 1064 nm (bomba)
• Linewidth: <5 cm^-1 (OPO), <8 cm^-1 para 210-405 nm
• Passo mínimo de sintonização: 1 cm^-1 (sinal/idler), 2 cm^-1 (SH/SF)
• Polarização: Sinal horizontal, Idler vertical, SH/SF vertical
• Diâmetro típico do feixe: 3 × 6 mm
• Comprimento de onda da bomba: 355 nm (NT242, NT242-SH), 355/1064 nm (NT242-SF, NT242-SH/SF)
• Energia típica do impulso da bomba: 3 mJ (NT242, NT242-SH), 3/1 mJ (NT242-SF, NT242-SH/SF)
• Tamanho da unidade (L × C × A): 456 × 1040 × 297 mm
• Tamanho da fonte de alimentação (L × C × A): 520 × 400 × 286 mm
• Comprimento umbilical: 2.5 m
• Arrefecimento: refrigerador incorporado
• Temperatura ambiente: 18-27 °C
• Humidade relativa: 20-80% (sem condensação)
• Requisitos de alimentação: 100-240 V AC, monofásico, 50/60 Hz
• Consumo de energia: <1,5 kW
• Limpeza da sala: não inferior à classe ISO 9
