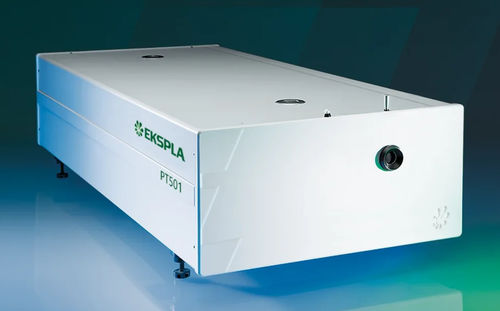

Sistema de laser de picossegundo PT501

sintonizávelinfravermelho médiopara espectroscópio

A série PT501 é um sistema laser de picosegundo ajustável no infravermelho médio de alojamento único que integra um oscilador paramétrico óptico (OPO) de picosegundo e um laser de bombeamento em uma estrutura compacta e robusta. Esta integração reduz o tempo de instalação, melhora a estabilidade a longo prazo e reduz os custos de manutenção. O ajuste de comprimento de onda rápido e totalmente automático é alcançado através de controle avançado por microprocessador, com elementos de ajuste montados em motores de micro-passo de circuito fechado precisos e temperaturas de cristais não lineares geridas por controladores térmicos precisos. Não é necessário ajuste manual. O sistema pode ser controlado por um teclado ou qualquer controlador que funcione em qualquer sistema operacional usando comandos API REST, com interfaces incluindo USB, RS232, LAN e opcionalmente WLAN para fácil integração.

Características

• Faixa de ajuste: 2300 – 16000 nm (4345 – 625 cm⁻¹)
• Ajuste sem intervenção: motorizado para toda a faixa de ajuste
• Largura de linha: <4 cm⁻¹ em toda a faixa de ajuste
• Taxa de repetição: 100 Hz
• Refrigerado a ar – não é necessário fornecimento externo de água
• Estabilidade da direção do feixe em toda a faixa de ajuste
• Alojamento único: integra um laser de bombeamento e um OPO em um único alojamento
• Controle por PC via USB (porta COM virtual), RS232, LAN usando comandos API REST
• Varredura rápida de comprimento de onda

Aplicações

• Espectroscopia infravermelha
• SFG (espectroscopia de geração de frequência soma)

Interfaces de comunicação

• USB: porta serial virtual, comandos ASCII
• RS232: comandos ASCII
• LAN: API REST
• WLAN: API REST (opcional)

Modelos disponíveis

• PT501: fornece radiação de banda estreita com uma largura de linha < 4 cm⁻¹ em toda a faixa de ajuste (2300 – 16000 nm / 4345 – 625 cm⁻¹), taxa de repetição 100 Hz

Especificações

• Faixa de ajuste: 2300 – 16000 nm
• Energia de pulso de saída: >200 µJ a 3500 nm, >50 µJ a 10000 nm
• Largura de banda: <4 cm⁻¹
• Taxa de repetição de pulso: 100 Hz
• Resolução de ajuste: <0.5 cm⁻¹
• Tamanho típico do feixe: ~4 mm
• Divergência do feixe: <3 mrad
• Estabilidade de apontamento do feixe: ≤100 μrad rms
• Polarização do feixe: horizontal, >100:1
• Varredura de comprimento de onda: disponível
• Jitter de pulso óptico: <50 ps (Desv. Padrão) acionamento interno, ~3 ns (Desv. Padrão) acionamento externo
• Atraso de pulso TRIG1 OUT: Pulso positivo com atraso controlável, largura de pulso ~100 ns, atraso padrão ~250 μs antes do pulso óptico até 10 ms
• Tamanho da cabeça do laser (L×W×H): ~520 × 1050 × 272 mm
• Tamanho da unidade de fonte de alimentação (L×W×H): 450 × 450 × 140 mm
• Requisitos de rede: 100 – 240 V AC monofásico, 47 – 63 Hz
• Consumo de energia: <0.5 kW
• Temperatura ambiente de operação: 22 ±2 °C
• Umidade relativa: 20 – 80 % (sem condensação)
• Refrigeração: refrigerado a ar
• Limpeza da sala: não pior que ISO Classe 9
