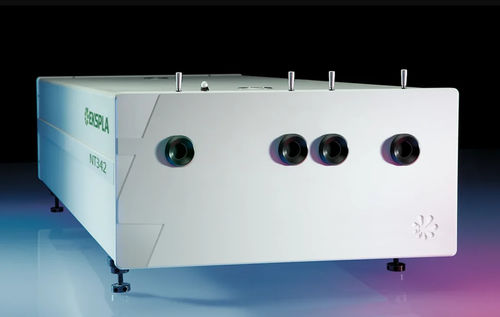

Sistema de laser de nanossegundos NT340

largamente sintonizávelpara espectroscópioautomático

A série NT340 é um sistema laser de nanossegundos de alta energia e amplamente sintonizável, concebido para uma vasta gama de aplicações espectroscópicas. Proporciona uma sintonização sem mãos livres e sem lacunas de 192 nm a 4400 nm com uma taxa de repetição até 20 Hz, tudo a partir de uma única caixa compacta. Com uma largura de linha inferior a 5 cm-¹ e uma vasta gama de opções, o NT340 é uma excelente escolha para tarefas de espetroscopia exigentes. Caraterísticas

• Confiabilidade reconhecida pelos clientes
• Dois anos de garantia
• Ajuste do comprimento de onda sem folga, sem mãossintonização de comprimento de onda de 192 a 4400 nm (a varredura automática de comprimento de onda é programável)
• Até 150 mJ de energia de pulso na faixa espetral visível
• Até 22 mJ de energia de pulso na faixa espetral UV
• Até 20 mJ de energia de pulso na faixa espetral MIR
• 3 - 5 ns de duração do impulso
• Taxa de repetição de impulsos até 20 Hz
• Controlo remoto através de teclado ou PC
• Opção de porta de saída partilhada separada para feixe de 532/1064 nm (a porta de saída separada para o feixe de 355 nm é padrão)
• Monitorização da energia da bomba por OPO
• A cavidade do oscilador hermeticamente selada protege os cristais lineares nãocristais não lineares do pó e da humidade

Aplicações

• Fluorescência induzida por laser
• Fotólise flash
• Fotobiologia
• Sensoriamento remoto
• Espectroscopia resolvida no tempo
• Espectroscopia não linear
• Espectroscopia não linear
• linear
• Espectroscopia vibracional
• Espectroscopia CRDS com anel de cavidade descendente
• Espectroscopia CRLAS de absorção laser com anel de cavidade descendente
• Espectroscopia de infravermelhos
• Espectroscopia de gases

Descrição O laser de nanossegundos de comprimento de onda sintonizável da série NT340 integra perfeitamente um oscilador paramétrico ótico de nanossegundos e um laser de nanossegundos Nd:YAG Q-switched num invólucro compacto. As principais caraterísticas do sistema incluem a sintonização do comprimento de onda do UV ao IV, alta eficiência de conversão, saída opcional acoplada a fibra e uma porta de saída separada para o feixe de laser de bomba. O sistema oferece uma largura de linha inferior a 5 cm-¹, ideal para muitas aplicações espectroscópicas. O sistema de monitorização da energia da bomba OPO permite um controlo preciso dos parâmetros do laser da bomba e a substituição da lâmpada de flash pode ser efectuada sem desalinhamento ou perda de desempenho. Benefícios

• Ajuste do comprimento de onda sem mãossintonização do comprimento de onda sem necessidade de intervenção física
• Sintonia ampla (192 - 4400 nm) e alta energia de pulso (até 150 mJ) para investigação extensiva de materiais
• Largura de linha estreita (até 3 cm-¹) e resolução de sintonia superior (1-2 cm-¹) para espectros de alta qualidade
• A substituição de lanternas sem desalinhamento economiza custos de manutenção
• O alto nível de integração economiza espaço no laboratório
• O design interno dodesign e fabrico internos asseguram uma garantia fiável e um serviço pós-garantia
• Variedade de interfaces de controlo: USB, RS232, LAN opcional, WLAN para fácil integração
• Opções de atenuador e acoplamento de fibra para configurações experimentais flexíveis

Complementos opcionais para aumentar a gama de sintonização

• -SH: Gerador de segundo harmónico para a gama de 210-410 nm
• -SF: Gerador de soma de frequências para a gama de 300-410 nm com alta energia de pulso
• -SH/SF: Opção combinada para a mais alta energia de pulso na gama de 210-410 nm
• -DUV: Opção de UV profundo para saída na gama de 192-210 nm
• -MIR: Opção de infravermelho médio para saída na gama de 2500-4400 nm

Acessórios e outros complementos opcionais

• -FC: Saída acoplada à fibra na gama de 350-2000 nm
• -ATTN: Saída do atenuador na gama de 350-2600 nm
• -H, -2H: Porta de saída partilhada separada para o harmónico do laser de bomba (comprimentos de onda de 532 ou 1064 nm)
• -AW: Fonte de alimentação arrefecida a ar
• -FWS: Opção de varrimento rápido do comprimento de onda para todas as gamas (excluindo entre gamas), mudança de comprimento de onda no disparo do laser

Caraterísticas / Especificações Técnicas

• Variantes do modelo: NT342B, NT342C, NT342E, NT342H
• Faixa de comprimento de onda OPO: Sinal 410-710 nm, Idler 710-2600 nm
• Gerador de SH (opcional): 210-410 nm
• Gerador de SH/SF (opcional): 210-410 nm
• Gerador de UV (opcional): 192-210 nm
• Gerador MIR (opcional): 2500-4400 nm (apenas NT342C)
• Energia de pulso de saída (máx.): OPO até 150 mJ (NT342H), gerador SH até 15 mJ, gerador SH/SF até 22 mJ, gerador DUV até 3 mJ, gerador MIR até 20 mJ
• Linewidth: <5 cm-¹
• Minimal tuning step: Sinal/Idler 1 cm-¹, SH/SF/DUV 2 cm-¹, MIR 1 cm-¹
• Duração do pulso: 3-5 ns (OPO), 4-7 ns (laser de bomba)
• Diâmetro típico do feixe: até 12 mm (NT342H)
• Divergência típica do feixe: <2 mrad (OPO), <0,6 mrad (laser de bomba)
• Polarização: Sinal/SH/SF horizontal, Idler/DUV vertical, MIR horizontal (apenas NT342C)
• Comprimento de onda da bomba: 355 nm
• Energia típica do pulso da bomba: até 400 mJ (NT342H)
• Estabilidade da energia do pulso (StdDev): <3.5%
• Taxa de repetição de impulsos: até 20 Hz
• Tamanho da unidade (L × C × A): 456 × 821 × 270 mm
• Tamanho da fonte de alimentação (L × C × A): 330 × 490 × 585 mm
• Comprimento umbilical: 2,5 m
• Consumo de água: <10 l/min (máx. 20 °C)
• Temperatura ambiente: 18-27 °C
• Humidade relativa: 20-80% (sem condensação)
• Requisitos de alimentação: 200-240 VAC, monofásico, 50/60 Hz
• Consumo de energia: <1,5 kVA
• Limpeza da sala: não pior que ISO Classe 9
