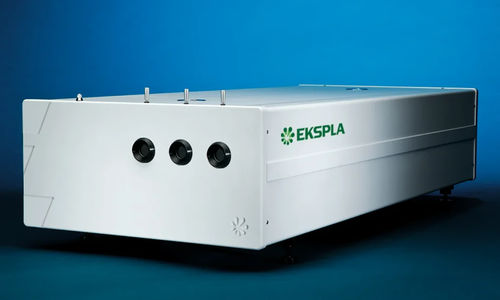

Sistema de laser pulsado NanoFlux SLM

de nanossegundosQ switchde estado sólido

A série NanoFlux SLM são lasers Nd:YAG de alta energia e modo único (SLM) com Q-Switch, projetados para aplicações exigentes que requerem alta energia de pulso e excelente estabilidade. Esses lasers de nanosegundos com Q-Switch eletro-óptico fornecem até 10 J por pulso e são adequados para bombeamento de lasers OPO, OPCPA ou de corante, holografia, espectroscopia LIF, sensoriamento remoto, testes ópticos e muito mais.

Características

• Energias de pulso de até 10 J
• Durações de pulso de 2 a 25 ns
• Taxa de repetição de pulso de 10 Hz
• Oscilador mestre de modo longitudinal único (SLM) auto-semeado e bombeado por diodo
• Cavidade do oscilador mestre estável produzindo saída em modo espacial TEM₀₀
• Excelente estabilidade de energia de pulso
• Amplificador de potência bombeado por lâmpada de flash econômico
• Duração de pulso padrão de 2 ns (2–25 ns opcional)
• Opções de gerador de harmônicos estabilizado em temperatura
• Controle através de teclado, interfaces USB e LAN com software de controle Windows fornecido (RS232 opcional)

Aplicações

• Processamento de materiais
• Bombeamento de lasers OPO, OPCPA, Ti:Sapphire, de corante
• Holografia
• Espectroscopia laser não linear
• Testes ópticos

Descrição

• Design inovador de oscilador mestre auto-semeado e bombeado por diodo que alcança saída SLM sem diodos de semente de largura de linha estreita externos ou eletrônica de bloqueio de cavidade.
• A cavidade do oscilador mestre estável garante saída em modo espacial TEM₀₀, resultando em excelentes propriedades de feixe após amplificação.
• Modelos com ajuste gaussiano melhorado estão disponíveis para aplicações que requerem um perfil de feixe suave e próximo ao gaussiano.
• Os amplificadores lineares fornecem uma solução econômica para sistemas de nanosegundos de alta energia, com modelagem avançada de feixe para perfis espaciais suaves e sem pontos quentes.
• A baixa despolarização da luz permite uma geração eficiente de até a 4ª harmônica com geradores de harmônicos integrados opcionais.
• Geradores de harmônicos de cristal não linear ajustados em ângulo em aquecedores estabilizados em temperatura são usados para a geração da segunda, terceira e quarta harmônica, com alta pureza espectral e troca de comprimento de onda manual ou motorizada opcional.
• O baixo jitter óptico em relação ao gatilho Q-switch permite uma sincronização confiável com equipamentos externos.
• O controle do sistema está disponível através de painel de controle, USB, LAN e RS232 opcional, com software compatível com Windows.

Opções

• – G: Fornece um perfil de feixe semelhante ao gaussiano (reduz a energia de saída do fundamental em ~80%)
• – AW: Opção de resfriamento ar-água (substitui ou complementa a unidade de resfriamento água-água; a dissipação de calor equivale ao consumo total de energia)
• – N2…N25: Opção de duração de pulso mais longa (faixa de 2 a 25 ns)

Especificações

• Modelos: NanoFlux N2k10-SLM, NanoFlux N5k10-SLM, NanoFlux N10k10-SLM
• Energia de saída: a 1064 nm: 2000 mJ / 5000 mJ / 10000 mJ; a 532 nm: 1000 mJ / 2500 mJ / 5000 mJ; a 355 nm: 450 mJ / 1300 mJ / 2500 mJ; a 266 nm: 140 mJ / 750 mJ / 1500 mJ
• Taxa de repetição de pulso: 10 Hz
• Duração de pulso: 2 ± 0,5 ns (outras durações 2–25 ns opcional)
• Estabilidade de energia de pulso: a 1064 nm: ≤ 0,8 %; a 532 nm: ≤ 1,5 %; a 355 nm: ≤ 3 %; a 266 nm: ≤ 4 %
• Deriva de potência a longo prazo: ± 2 %
• Perfil espacial do feixe: Super-Gaussiano
• M²: 4,4 / 6,6 / 9,2 (dependendo do modelo)
• Diâmetro do feixe: ~12 mm / ~18 mm / ~25 mm
• Estabilidade de apontamento do feixe: ≤ 25 µrad
• Divergência do feixe: ≤ 0,5 mrad
• Jitter óptico: ≤ 0,2 ns
• Largura de linha: ≤ 0,01 cm⁻¹ (SLM)
• Polarização: linear, >90 %
• Tamanho da cabeça do laser (L×C×A mm): 455 × 1220 × 270 / 600 × 1500 × 300 / 700 × 2000 × 300
• Tamanho da fonte de alimentação (L×C×A mm): 550 × 600 × 1030 (ou 2 unidades para modelos maiores)
• Comprimento do umbilical: 5 m
• Requisitos de energia: 208, 380 ou 400 V AC, trifásico, 50/60 Hz
• Consumo de energia: ≤ 5 kVA / ≤ 6 kVA / ≤ 8 kVA
• Fornecimento de água: ≤ 5 l/min, 2 Bar, max 15 °C / ≤ 7 l/min / ≤ 10 l/min (dependendo do modelo)
• Temperatura ambiente de operação: 22 ± 2 °C
• Temperatura ambiente de armazenamento: 15–35 °C
• Umidade relativa (sem condensação): ≤ 80 %
• Limpeza da sala: ISO Classe 7

Nota: O laser deve estar conectado à eletricidade principal o tempo todo. Se desconectado por mais de 1 hora, é necessário um período de aquecimento de algumas horas antes de ligá-lo.
