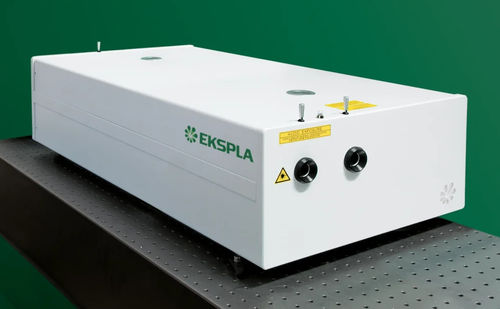

Amplificador de sinal PicoFlux HP

RFde picossegundos

A série PicoFlux HP é constituída por amplificadores de picossegundos bombeados por díodo de alta taxa de repetição, concebidos para fornecer impulsos de picossegundos até 150 mJ a uma taxa de repetição de 1 kHz ou 500 mJ a 100 Hz. Estes amplificadores oferecem uma elevada energia de impulso, uma excelente estabilidade de energia de impulso para impulso e uma qualidade de feixe superior, o que os torna ideais para aplicações exigentes, como o bombeamento OPCPA, a ótica não linear e a espetroscopia avançada. Caraterísticas

• Amplificadores de picossegundos bombeados por díodo
• Energias de pulso até 150 mJ
• Duração de pulso de 20 a 300 ps
• Alta energia de pulso até taxa de repetição de pulso de 2 kHz
• Design de estado sólido bombeado por díodo
• Modelagem avançada de feixe para alta energia de pulso
• Fonte de semeadura interna ou externa
• Compensação de birrefringência induzida termicamente geradores de segunda, terceira e quarta harmónicas estabilizados à temperatura
• Opção de sincronização extremamente precisa com o sinal RF externo com opção PLL
• Opção de perfil de feixe espacial tipo Gaussiano com ajuste Gaussiano > 85 % no campo próximo
• Opção de duração de pulso reduzida para 20 ps

Aplicações

• Espectroscopia resolvida no tempo
• Espectroscopia SFG/SHG
• Espectroscopia não linear
• BombeamentoOPCPA
• BombeamentoOPG/OPA
• Sensoriamento remoto por laser
• Rastreio por satélite
• Outras aplicações espectroscópicas e de ótica não linear

Descrição Os amplificadores da série PicoFlux de alta taxa de repetição foram concebidos para serem semeados por uma fonte de semeadura externa. O amplificador regenerativo bombeado por díodo assegura a amplificação do sinal de semente para impulsos estáveis de nível mJ para posterior amplificação em amplificadores lineares. A modelação avançada do feixe assegura um perfil espacial suave e sem pontos quentes na saída do laser. A baixa despolarização da luz permite a geração de alta eficiência até ao 4º harmónico com geradores de harmónicos incorporados opcionais. Em alternativa, pode ser fornecido um semeador interno para satisfazer os requisitos do cliente. Os cristais LBO e/ou BBO ajustados angularmente e montados em aquecedores com temperatura estabilizada são utilizados para a geração da segunda, terceira e quarta harmónica. O sistema de separação de harmónicas assegura uma elevada pureza espetral da radiação e direciona-a para as portas de saída. Para comodidade do utilizador, o amplificador pode ser controlado através de interfaces USB e LAN (RS232 opcional), com o software de controlo Windows fornecido. Opções

• Duração de impulsos personalizada entre 20 ps e 300 ps (encurtamentos inferiores a 90 ps reduzem proporcionalmente a energia de saída)
• Taxa de repetição de impulsos de 50 Hz ou 100 Hz (a energia pode ser aumentada cerca de 4 vezes)
• Taxa de repetição de impulsos de 2 kHz (reduz a energia de saída da fundamental em ~50%)
• Perfil espacial do feixe tipo gaussiano (reduz a energia de saída da fundamental em ~80%)
• Entrada de semeador externo via estágio de alargamento espetral motorizado (requer >1.5 nJ por pulso @ 800 nm, 100 fs)
• Opção de loop de bloqueio de fase (PLL) para bloqueio preciso do sinal de RF externo (jitter de sinal elétrico para ótico ≤ 3 ps)
• Saídas de segundo, terceiro e quarto harmônicos (eficiência de conversão do fundamental: ~50%, ~30%, ~10%; não simultâneo com a saída fundamental)
• Resfriamento água-ar (substitui ou complementa a unidade de resfriamento água-água; a dissipação de calor é igual ao consumo total de energia)

Especificações

• Variantes de modelos: PicoFlux P500100, PicoFlux P301k, PicoFlux P601k, PicoFlux P1301k
• Energia de saída (fundamental): até 500 mJ (P500100), 30 mJ (P301k), 60 mJ (P601k), 130 mJ (P1301k)
• SH de saída: até 300 mJ, 20 mJ, 40 mJ, 85 mJ
• Saída TH: até 200 mJ, 10 mJ, 20 mJ, 50 mJ
• Saída FH: até 50 mJ, 3 mJ, 6 mJ, 15 mJ
• Taxa de repetição de impulsos: 100 Hz (P500100), 1 kHz (outros)
• Duração do pulso: 90 ± 10 ps (padrão), personalizável 20-300 ps
• Estabilidade da energia do pulso (fundamental): ≤ 0,5 % RMS
• Desvio de potência a longo prazo: ± 1,5 %
• Perfil espacial do feixe: Super-Gaussiano (6-11ª ordem no campo próximo)
• Diâmetro do feixe: ~12 mm (P500100), ~5 mm (P301k), ~7 mm (P601k, P1301k)
• Estabilidade de apontamento do feixe: ≤ 20 µrad
• Divergência do feixe: ≤ 0,5 mrad
• Contraste pré-pulso: > 200:1 (1000:1 disponível mediante solicitação)
• Jitter de pulso ótico (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (com PLL): ≤ 2 ps
• Polarização: linear
• Tamanho da cabeça do laser (L×L×H mm): 1200×2400×300 (P500100), 600×1500×300 (P301k), 900×1500×300 (P601k), 900×1800×300 (P1301k)
• Tamanho da fonte de alimentação (L×L×H mm): varia consoante o modelo
• Comprimento umbilical: 2.5 m (até 5 m disponível a pedido)
• Potência eléctrica: 208, 380 ou 400 V AC, trifásico, 50/60 Hz
• Consumo de energia: ≤ 5 kW (P500100, P301k), ≤ 10 kW (P601k), ≤ 22 kW (P1301k)
• Abastecimento de água: até 40 l/min, 2 Bar, máx. 15-20 °C (varia consoante o modelo)
• Temperatura ambiente de funcionamento: 22 ± 2 °C
• Temperatura ambiente de armazenamento: 15-35 °C
• Humidade relativa (sem condensação): ≤ 80 %
• Limpeza do local: Classe ISO 7
