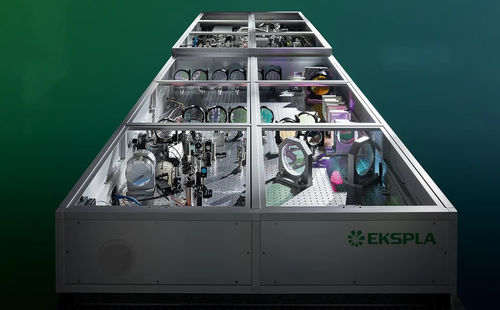

Sistema de laser de femtossegundo UltraFlux HE

de fibraindustrialpara espectroscópio

A série UltraFlux HE é um sistema laser OPCPA (Optical Parametric Chirped Pulse Amplification) de femtossegundos de alta energia, concebido para aplicações científicas e industriais exigentes. Fornecendo até 30 TW de potência de pico até 10 Hz, foi originalmente desenvolvido para o ELI-ALPS (Extreme Light Infrastructure - Attosecond Light Pulse Source) na Hungria e está agora disponível para uma vasta gama de utilizações. O sistema baseia-se na tecnologia patenteada OPCPA e inclui um oscilador mestre que é uma fonte de semente laser de picossegundos dopada com Yb, totalmente em fibra, com duas saídas de fibra, assegurando a sincronização ótica e eliminando a necessidade de sistemas complexos de sincronização temporal. O sistema Nd:YAG Picosecond Pump Laser inclui amplificadores bombeados por díodo e por lâmpada de flash, bem como geradores de segundo harmónico para conversão de comprimento de onda. O Front-End NOPCPA é composto por vários subsistemas, incluindo um amplificador paramétrico ótico de picossegundos, um compressor de grelha, um gerador de luz branca e um amplificador paramétrico ótico não colinear de femtossegundos. O sistema utiliza um estirador de impulsos do tipo grelha ou Offner e um Dazzler para compensação de fase de ordem elevada, com múltiplas fases de amplificação para atingir uma energia de impulsos até 1 J. Os impulsos amplificados são comprimidos para durações de femtossegundos e os diagnósticos de saída garantem um funcionamento fiável e pronto a utilizar. Caraterísticas

• Baseado na nova tecnologia OPCPA
• Design de front-end patenteado (EP2827461 e EP2924500)
• Energia de pulso de até 1 J a uma taxa de repetição de 5 Hz
• Taxa de repetição de pulso de disparo único a 100 Hz
• Duração de pulso até 10 fs
• Energia de pulso de até 50 mJ a 100 Hz
• Excelente estabilidade de energia de pulso: ≤ 1 % RMS
• Excelente estabilidade da potência média a longo prazo: ≤ 1.5 % RMS durante um período de 8 horas
• Opção de saída fs e ps perfeitamente sincronizada disponível
• Ajuste manual do comprimento de onda
• Pulsos de alto contraste sem equipamento adicional de melhoria

Aplicações

• CARS e SFG de banda larga
• Espectroscopia de femtossegundo com sonda de bomba
• Espectroscopia não linear
• Geração de harmónicos elevados
• Aceleração de partículas de campo desperto
• Geração de raios X

Opções

• -F10: A opção de pulso curto reduz a duração do pulso de saída para ≤ 10 fs (a sintonização do comprimento de onda não está disponível com esta opção)
• -CEP: Estabilização CEP para ≤ 400 mrad (estabilização passiva e ativa)
• -DM: Opção de espelho deformável para melhoria da relação Strehl para > 0.9
• -SH/TH/FH: saídas de segundo, terceiro e quarto harmónicos (eficiência de conversão ~35%, ~12%, ~3% respetivamente; não simultânea com a saída de sinal)
• -ps out: Saída ps adicional sincronizada opticamente com a saída principal do sistema (pode ser simultânea ou não-simultânea)
• -AW: Refrigeração ar-água (não é necessária água externa; a dissipação de calor é igual ao consumo total de energia)

Especificações (modelos selecionados)

• Energia de saída (sinal): 3 mJ (FT310), 100 mJ (FT10010), 50 mJ (FF50100-F10), 800 mJ (FF8005)
• Saída SH: até 3,5 mJ
• Saída TH: até 1,2 mJ
• Saída FH: até 300 µJ
• Taxa de repetição de pulso: 10 Hz (FT310, FT10010), 100 Hz (FF50100-F10), 5 Hz (FF8005)
• Faixa de sintonia de comprimento de onda (sinal): 750-960 nm (FT310, FT10010), 840 nm (FF50100-F10, FF8005)
• Duração do pulso: 40 ± 20 fs (padrão), ≤ 10 fs (opção F10)
• Estabilidade da energia do pulso: ≤ 1,5% (padrão), ≤ 1% (FF50100-F10)
• Desvio de potência a longo prazo: ±1,5%
• Perfil espacial do feixe: Super-Gaussiano
• Diâmetro do feixe: ~5 mm a ~80 mm, dependendo do modelo
• Estabilidade de apontamento do feixe: ≤ 20 µrad
• Contraste temporal: APFC (dentro de ±50 ps): 10¹⁰:1; Pré-pulso (50-10 ps): 10⁸:1; Pré-pulso (10-1 ps): 10⁶:1; Pós-pulso (para além de 20 ps): 10⁶:1
• Jitter de pulso ótico (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (Com opção -PLL): ≤ 2 ps
• Polarização: linear
• Tamanho da cabeça do laser (L×L×H): varia de 900 × 1500 × 300 mm a 1500 × 2000 × 500 mm (varia de acordo com o modelo)
• Tamanho da fonte de alimentação (W×L×H): varia de 553 × 600 × 850 mm a 553 × 600 × 1800 mm
• Comprimento umbilical: 5 m
• Potência eléctrica: 200-240 V AC monofásica ou 208/380/400 V AC trifásica (consoante o modelo)
• Consumo de energia: ≤ 1 kVA a ≤ 11 kVA (consoante o modelo)
• Abastecimento de água: ≤ 3 a ≤ 14 l/min, 2 Bar, máx. 15-20 °C
• Temperatura ambiente de funcionamento: 22 ± 2 °C
• Temperatura ambiente de armazenamento: 15-35 °C
• Humidade relativa (sem condensação): ≤ 80%
• Limpeza do local: Classe ISO 7

Nota

• O laser deve estar sempre ligado à rede eléctrica. Se estiver desligado durante mais de 1 hora, é necessário um período de aquecimento de algumas horas antes de o ligar.

Modelos típicos

• UltraFlux FT310
• UltraFlux FT10010
• UltraFlux FF50100-F10
• UltraFlux FF8005

Informações de encomenda

• Os diagramas de encomenda e outros pormenores estão disponíveis na documentação do produto.

Caraterísticas / Especificações técnicas

• Potência de pico: até 30 TW
• Energia de pulso: até 1 J
• Duração do pulso: até 10 fs
• Taxa de repetição: até 100 Hz
• Sintonização do comprimento de onda: 750-960 nm (sinal), harmónicas disponíveis
• Estabilidade da energia de pulso: ≤ 1-1.5% RMS
• Desvio de energia a longo prazo: ±1,5% durante 8 horas
• Perfil do feixe: Super-Gaussiano
• Diâmetro do feixe: dependente do modelo
• Estabilidade de apontamento: ≤ 20 µrad
• Polarização: linear
• Fonte de alimentação: monofásica ou trifásica, dependente do modelo
• Arrefecimento: água ou ar-água (opção)
• Requisitos da sala: ISO Classe 7, 22 ± 2 °C, ≤ 80% RH
