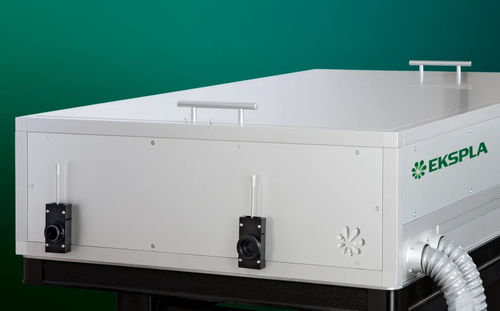

Sistema de laser pulsado NanoFlux AWG

de nanossegundosQ switchde estado sólido

A série NanoFlux AWG são lasers Nd:YAG de alta energia com pulsos temporalmente moldados, projetados para aplicações científicas e industriais avançadas. A principal característica desses lasers é a capacidade de moldar temporalmente os pulsos de saída, alcançada através de um modulador eletro-óptico acionado por um gerador de formas de onda arbitrárias programável (AWG).

Características

• Lasers de nanosegundos de alta energia
• Pulsos moldados temporalmente
• Energias de pulso de até 10 J
• Taxa de repetição de pulsos de 10 Hz
• Gerador de formas de onda arbitrárias para moldagem de pulsos
• Duração de pulso ajustável de 0,15 a 500 ns
• Excelente estabilidade de energia de pulso
• Amplificador de potência bombeado por lâmpada de flash econômico
• Opções de harmônicos estabilizados em temperatura opcionais
• Perfil de feixe super-gaussiano

Aplicações

• Bombeamento OPCPA
• Frontal para amplificadores de potência
• Bombeamento Ti:Sapphire
• Peening a laser – endurecimento de materiais por onda de choque induzida por laser
• Física de plasma e choque

Descrição

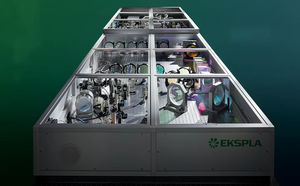

O sistema laser NanoFlux AWG começa com um laser CW monomodo, que é amplificado em um amplificador de fibra. O modulador acionado por AWG transmite pulsos da forma e duração temporal requeridas, que são ainda mais amplificados por um amplificador regenerativo bombeado por diodo ou um amplificador totalmente em fibra para alcançar energias suficientes para amplificadores bombeados por diodo e lâmpada de flash de passagem única. A resolução da moldagem de pulsos é de 125 ps, com um comprimento máximo de pulso de 500 ns. O sistema utiliza amplificadores lineares para pulsos de nanosegundos de alta energia, com moldagem espacial do feixe para alcançar um perfil de feixe plano. Geradores de harmônicos de cristal não linear sintonizados em ângulo em aquecedores estabilizados em temperatura são usados para a geração de harmônicos de segunda, terceira e quarta ordem, com um sistema de separação harmônica garantindo alta pureza espectral.

Opções

• – G: Fornece um perfil de feixe semelhante ao gaussiano (energias de pulso tipicamente mais baixas em 80% em comparação com a versão padrão)
• – AW: Opção de resfriamento ar-água
• – N20…N500: Durações de pulso AWG estendidas (as energias de saída, especialmente para saída SHG, são especificadas para uma duração de pulso com forma de pulso temporal quadrada)

Especificações

• Modelos: NanoFlux N2k10-AWG, NanoFlux N5k10-AWG, NanoFlux N10k10-AWG
• Energia de saída a 1064 nm: 1500 mJ (N2k10-AWG), 5000 mJ (N5k10-AWG), 10 000 mJ (N10k10-AWG, 2 × 5 000 mJ)
• Energia de saída a 532 nm: 1000 mJ (N2k10-AWG), 3000 mJ (N5k10-AWG), 6000 mJ (N10k10-AWG)
• Energia de saída a 355 nm: consultar para todos os modelos
• Taxa de repetição de pulsos: 10 Hz
• Duração de pulso: 0,15 – 20 ns (variável em passos de 125 ps; ajustabilidade padrão 1–20 ns; moldagem de pulsos possível 1–500 ns)
• Estabilidade de energia de pulso a 1064 nm: ≤ 0,5 %
• Estabilidade de energia de pulso a 532 nm: ≤ 1 %
• Deriva de potência a longo prazo: ± 2 %
• Perfil espacial do feixe: Super-gaussiano
• Diâmetro do feixe: ~11 mm (N2k10-AWG), ~25 mm (N5k10-AWG, N10k10-AWG)
• Estabilidade de apontamento do feixe: ≤ 50 µrad
• Divergência do feixe: ≤ 0,5 mrad
• Jitter de pulso óptico: < 50 ps
• Largura de linha: monomodo
• Polarização: linear, > 90 % (N2k10-AWG, N5k10-AWG), linear (N10k10-AWG)
• Tamanho da cabeça do laser (L×C×A mm): 750 × 1350 × 300 (N2k10-AWG), 700 × 2100 × 300 (N5k10-AWG), 1000 × 2100 × 300 (N10k10-AWG)
• Tamanho da fonte de alimentação (L×C×A mm): 550 × 600 × 840 – 1 unidade, 550 × 600 × 670 – 1 unidade (N2k10-AWG); 550 × 600 × 1220 – 2 unidades (N5k10-AWG); 550 × 600 × 1220 – 2 unidades, 550 × 600 × 670 – 1 unidade (N10k10-AWG)
• Comprimento do umbilical: 5 m
• Requisitos de energia: 208, 380 ou 400 V AC, trifásico, 50/60 Hz
• Consumo de energia: ≤ 6 kVA (N2k10-AWG), ≤ 9 kVA (N5k10-AWG), ≤ 13 kVA (N10k10-AWG)
• Fornecimento de água: ≤ 5 l/min, 2 Bar, max 15 °C (N2k10-AWG); ≤ 8 l/min, 2 Bar, max 15 °C (N5k10-AWG); ≤ 12 l/min, 2 Bar, max 15 °C (N10k10-AWG)
• Temperatura ambiente de operação: 22 ± 2 °C
• Temperatura ambiente de armazenamento: 15 – 35 °C
• Umidade relativa (sem condensação): ≤ 80 %
• Limpeza da sala: ISO Classe 7

Nota: O laser deve estar conectado à eletricidade principal em todos os momentos. Se desconectado por mais de 1 hora, é necessário um período de aquecimento de algumas horas antes de ligá-lo.
