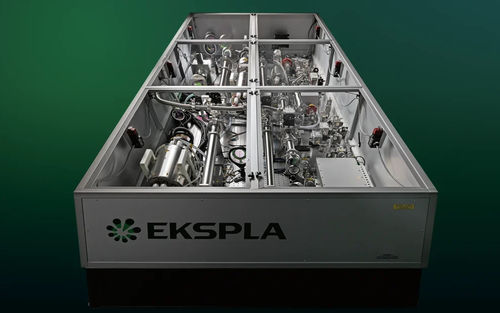

Sistema de laser de femtossegundo UltraFlux HR

de estado sólidode fibrasintonizável

A série UltraFlux HR é um sistema compacto de laser de femtossegundo de comprimento de onda sintonizável de alta taxa de repetição que incorpora as vantagens do laser de fibra ultrarrápido de saída dupla, do estado sólido e das tecnologias de amplificação de impulsos paramétricos quirpados. Este sistema baseia-se na nova tecnologia OPCPA (Optical Parametric Chirped Pulse Amplification) e apresenta um design de front-end patenteado (patentes n.º EP2827461 e EP2924500). O sistema oferece gamas de sintonização de comprimento de onda de 750-960 nm, 375-480 nm, 250-320 nm e 210-230 nm, e fornece até 14 mJ de energia de impulso a uma taxa de repetição de 1 kHz. Proporciona uma excelente estabilidade da energia de impulso (≤ 1 % RMS) e estabilidade da potência média a longo prazo (≤ 1,5 % RMS num período de 8 horas). O sistema pode ser equipado com opções de saída de femtossegundos e picossegundos perfeitamente sincronizados, sintonização de comprimento de onda sem mãos e impulsos de alto contraste sem equipamento de melhoria adicional. Caraterísticas

• Baseado na tecnologia OPCPA
• Design patenteado de front-end (EP2827461, EP2924500)
• Gamas de sintonização de comprimento de onda: 750-960 nm, 375-480 nm, 250-320 nm, 210-230 nm
• Até 14 mJ de energia de impulso a 1 kHz de taxa de repetição
• Excelente estabilidade da energia de impulso: ≤ 1 % RMS
• Excelente estabilidade da potência média a longo prazo: ≤ 1.5 % RMS durante 8 horas
• Opção de saída fs e ps perfeitamente sincronizada disponível
• Ajuste manual do comprimento de onda
• Pulsos de alto contraste sem equipamento adicional

Aplicações

• CARS e SFG de banda larga
• Espectroscopia com bomba-sonda de femtossegundo
• Espectroscopia não linear
• Geração de harmónicos elevados

Descrição A série UltraFlux HR utiliza um laser de fibra de picossegundos de saída dupla para semear tanto o laser de bomba DPSS de picossegundos como o amplificador paramétrico de femtossegundos com uma saída espectralmente alargada. Esta abordagem simplifica o sistema, excluindo o amplificador regenerativo de femtossegundos e eliminando a necessidade de sincronização dos impulsos de bomba e de semente, assegurando um jitter praticamente nulo entre canais. O contraste do impulso de saída na escala temporal de picossegundos a nanossegundos é melhorado. Todos os sistemas laser da série UltraFlux são montados numa placa de ensaio rígida ou numa mesa ótica para uma excelente estabilidade a longo prazo. O design interno modular permite uma elevada personalização e uma fácil escalabilidade, com a possibilidade de adicionar especificações personalizadas ou múltiplos canais. A incorporação da tecnologia de amplificação de impulsos paramétricos quirpados e de um novo laser de fibra ultrarrápido permite uma sonda avançada de femtossegundos, espetroscopia não linear, experiências de geração de harmónicos elevados e outras aplicações científicas ultra-rápidas. Opções

• -F10: A opção de pulso curto reduz a duração do pulso de saída para ≤ 10 fs (a sintonização do comprimento de onda não está disponível com esta opção)
• -CEP: Estabilização CEP para ≤ 400 mrad (estabilização CEP passiva e ativa)
• -DM: Opção de espelho deformável para melhoria da relação Strehl para> 0.9
• -SH/TH/FH: saídas de segundo, terceiro e quarto harmónicos (eficiência de conversão do sinal ~20%, ~5%, ~1%; não simultâneo com a saída de sinal)
• -ps out: Saída ps adicional sincronizada opticamente com a saída principal do sistema (pode ser simultânea ou não-simultânea)
• -AW: Refrigeração ar-água (não é necessária água externa; a dissipação de calor é igual ao consumo total de energia)

Especificações

• Variantes de modelos: UltraFlux FT031k, FT31k, FT61k, FT141k
• Energia de saída (sinal): 300 µJ (FT031k), 3 mJ (FT31k), 6 mJ (FT61k), 14 mJ (FT141k)
• SH output: 60 µJ, 0,6 mJ, 1,5 mJ, 3,5 mJ
• Saída TH: 15 µJ, 150 µJ, 0,4 mJ, 1,2 mJ
• Saída FH: 3 µJ, 30 µJ, 100 µJ, 300 µJ
• Taxa de repetição de impulsos: 1 kHz
• Faixa de sintonização de comprimento de onda (sinal): 750-960 nm
• Intervalo de sintonização do comprimento de onda (SH): 375-480 nm
• Intervalo de sintonização do comprimento de onda (TH): 250-320 nm
• Intervalo de sintonização do comprimento de onda (FH): 210-230 nm
• Passos de varrimento: 5 nm (sinal, SH), 3 nm (TH), 2 nm (FH)
• Duração do pulso: 40 ± 20 fs
• Estabilidade da energia do pulso: ≤ 1,5% (FT031k), ≤ 1% (outros)
• Desvio de potência a longo prazo: ± 1,5%
• Perfil espacial do feixe: Gaussiano (FT031k), Super-Gaussiano (outros)
• Diâmetro do feixe: ~2 mm (FT031k), ~5 mm (FT31k), ~7 mm (FT61k), ~15 mm (FT141k)
• Estabilidade de apontamento do feixe: ≤ 30 µrad
• Contraste temporal: APFC (dentro de ±50 ps): 10^10:1; Pré-pulso (50-10 ps): 10^8:1; Pré-pulso (10-1 ps): 10^6:1; Pós-pulso (para além de 20 ps): 10^6:1
• Jitter de pulso ótico (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (Com opção -PLL): ≤ 2 ps
• Polarização: linear, horizontal
• Tamanho da cabeça do laser (L×L×H mm): 750×1200×300 (FT031k), 900×1500×300 (FT31k), 900×1800×300 (FT61k), 1200×2000×300 (FT141k)
• Tamanho da fonte de alimentação (L×L×H mm): 553×600×850 (FT031k, FT31k, FT61k), 553×600×1250 (FT141k)
• Comprimento umbilical: 2.5 m
• Potência eléctrica: 200-240 V AC, monofásico, 47-63 Hz (FT031k, FT31k); 208, 380 ou 400 V AC, trifásico, 50/60 Hz (FT61k, FT141k)
• Consumo de energia: ≤ 1 kW (FT031k), ≤ 2 kW (FT31k), ≤ 5 kW (FT61k), ≤ 8 kW (FT141k)
• Abastecimento de água: não é necessário (FT031k, FT31k, FT61k), ≤ 5 l/min, 2 Bar, máx. 20 °C (FT141k)
• Temperatura ambiente de funcionamento: 22 ± 2 °C
• Temperatura ambiente de armazenamento: 15-35 °C
• Humidade relativa (sem condensação): ≤ 80%
• Sanidade do local: Classe ISO 7
