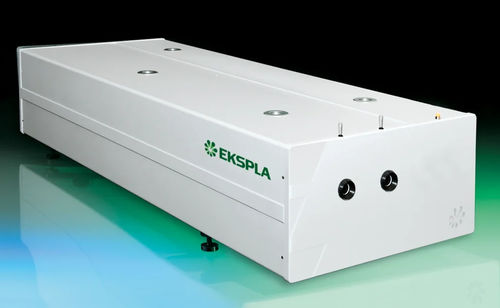

Sistema de laser de nanossegundos NanoFLux MM

Q switchde bombeamentopara espectroscópio

A série NanoFLux MM é constituída por lasers Nd:YAG multimodo de alta energia com Q-switched, concebidos para fornecer impulsos de nanossegundos de alta energia a 1064 nm. Estes lasers oferecem uma elevada energia de impulso, uma excelente estabilidade de energia de impulso para impulso e uma qualidade de feixe superior, tornando-os ideais para aplicações como o bombeamento de OPO ou Ti:safira, processamento de materiais e diagnóstico de plasma. Caraterísticas

• Lasers de nanossegundos de alta energia
• Energias de pulso de até 10 J
• Duração de pulso de 5 ns (opções de até 20 ns disponíveis)
• Taxa de repetição de pulso de 10 ou 20 Hz
• Melhor que 0.5% RMS de estabilidade da energia de pulso
• Versões disponíveis com M² até 90
• Câmaras de bomba de alta eficiência e modelagem avançada de feixe para extração máxima de energia de pulso
• Imagem de revezamento entre estágios de amplificador para perfil de feixe suave na saída do laser
• Birrefringência induzida termicamente compensada
• Opção de temperatura estabilizada de segundo, terceiro, quarto e quinto geradores de harmónicos
• Sincronização interna/externa de baixo jitter
• Cabeça laser robusta e estável
• Controlo através de teclado, USB e interfaces LAN com software de controlo Windows fornecido (RS232 opcional)

Aplicações

• OPO, Ti:Sapphire, bombeamento de laser de corante
• Processamento de materiais
• Geração de plasma e diagnóstico
• Espectroscopia não linear
• Sensoriamento remoto

Descrição

• Os osciladores de Q-switched são concebidos como fontes de sementeira fiáveis e estáveis de nanossegundos, produzindo centenas de impulsos de mJ a partir de um corpo compacto. O fácil acesso aos compartimentos críticos permite uma manutenção simples.
• As versões de M² elevado utilizam um design de oscilador prolongado, permitindo um maior número de modos de oscilação e resultando num perfil de feixe muito homogéneo e plano, útil para aplicações específicas.
• Os amplificadores lineares da série NanoFLux fornecem uma solução económica para sistemas de nanossegundos de alta energia. A modelação avançada do feixe assegura um perfil espacial suave e sem pontos quentes na saída. A baixa despolarização da luz permite a geração eficiente até ao 4º harmónico com geradores de harmónicos incorporados opcionais.
• Os geradores de harmónicos de cristal não linear sintonizados em ângulo, montados em aquecedores com temperatura estabilizada, são utilizados para a geração do segundo, terceiro e quarto harmónicos. A separação de harmónicas assegura uma elevada pureza espetral e direciona a radiação para as portas de saída. Os geradores de harmónicas podem ser integrados ou colocados no exterior da cabeça do laser. A comutação do comprimento de onda de saída é manual, com comutação motorizada disponível a pedido.
• O disparo é possível a partir de geradores de impulsos internos ou externos, com menos de 0,5 ns RMS jitter em relação ao impulso de disparo do Q-switch.
• O controlo do sistema está disponível através de interfaces de painel de controlo, USB e LAN (RS232 opcional), e pode ser gerido a partir de um PC com o software Windows fornecido.

Opções

• - G: Fornece um perfil de feixe tipo gaussiano (energias de pulso tipicamente 80% mais baixas do que a versão padrão)
• - M20...90: Fornece um perfil de feixe plano e suave, sem pontos quentes ou anéis de difração (M² > 20 ou M² > 90)
• - RLI: Imagem de relé opcional para um perfil de feixe suave
• - AW: Opção de arrefecimento água-ar (substitui ou complementa a unidade de arrefecimento água-água; a dissipação de calor é igual ao consumo total de energia)
• - N10...N20: Duração de pulso de 10-20 ns (intervalo 2-25 ns)

Especificações

• Energia de saída a 1064 nm: 3000 mJ (N3k10), 5000 mJ (N5k10), 7000 mJ (N7k10), 10000 mJ (N10k10)
• Energia de saída a 532 nm: 1500 mJ, 2500 mJ, 3500 mJ, 5000 mJ
• Energia de saída a 355 nm: 1000 mJ, 1300 mJ, 1700 mJ, 2000 mJ
• Energia de saída a 266 nm: 270 mJ, 400 mJ, 500 mJ, 700 mJ
• Taxa de repetição de impulsos: 10 Hz
• Duração do impulso: 5 ± 1 ns (padrão), outras durações disponíveis
• Estabilidade da energia de pulso a 1064 nm: ≤ 0,5%
• Estabilidade da energia de pulso a 532 nm: ≤ 1%
• Estabilidade da energia de pulso a 355 nm: ≤ 2%
• Estabilidade da energia de pulso a 266 nm: ≤ 3%
• Desvio de potência a longo prazo: ±2%
• Perfil espacial do feixe: Super-Gaussiano
• M²: ~5 (padrão), versões com M² 20-90 disponíveis
• Diâmetro do feixe: ~18 mm (N3k10, N5k10), ~25 mm (N7k10, N10k10)
• Estabilidade de apontamento do feixe: ≤ 50 µrad
• Divergência do feixe: ≤ 0.5 mrad
• Jitter do pulso ótico: ≤ 0,5 ns
• Linewidth: ≤ 1 cm-¹
• Polarização: linear
• Tamanho da cabeça do laser (L×L×H mm): 460×1250×260 (N3k10), 500×1300×300 (N5k10), 600×1800×300 (N7k10), 700×2000×300 (N10k10)
• Tamanho da fonte de alimentação (L×L×H mm): 550×600×1250 (N3k10, N5k10, N7k10), 550×600×1640 (N10k10)
• Comprimento umbilical: 5 m
• Requisitos de alimentação: 208, 380 ou 400 V AC, trifásico, 50/60 Hz
• Consumo de energia: ≤ 5 kVA (N3k10), ≤ 6 kVA (N5k10), ≤ 7 kVA (N7k10), ≤ 8 kVA (N10k10)
• Abastecimento de água: ≤ 5 l/min, 2 Bar, max 15°C (N3k10, N5k10), ≤ 12 l/min, 2 Bar, max 15°C (N7k10, N10k10)
• Temperatura ambiente de funcionamento: 22 ± 2°C
• Temperatura ambiente de armazenamento: 15-35°C
• Umidade relativa (sem condensação): ≤ 80%
• Limpeza do ambiente: ISO Classe 7

Nota

• O laser deve estar sempre ligado à rede eléctrica. Se estiver desligado durante mais de 1 hora, é necessário um aquecimento de algumas horas antes de o ligar.
