Amplificador óptico PicoFlux Custom

multicanalde picossegundos

A série PicoFlux Custom é constituída por amplificadores de picossegundos personalizados multicanais concebidos e fabricados para bombagem OPCPA em várias fases. Estes sistemas podem ser adaptados às necessidades do cliente, oferecendo até 8 canais de bombagem com diferentes comprimentos de onda, energia, duração de impulsos, perfis espaciais e temporais, atraso ajustável, translação de imagens para locais especificados e várias outras caraterísticas. A sua curta duração de impulso, a excelente estabilidade de impulso para impulso e a qualidade superior do feixe tornam-nos adequados para uma vasta gama de aplicações científicas e industriais. Caraterísticas

• Sistemas PicoFlux multicanal com lâmpada de flash ou bombeamento por díodo
• Cada canal pode ser adaptado de acordo com os requisitos de bombeamento
• Versão PicoFlux de alta energia com burst variável
• PicoFlux híbrido com front-end de fibra e amplificadores Yb:YAG - 1 ps, 8 mJ a 10 kHz
• Duração de impulso de 1 - 300 ps
• Taxa de repetição de impulso de disparo único a 10 kHz
• Fonte de sementeira interna ou externa
• Formação avançada do feixe para alta energia de impulso terceiro e quarto geradores de harmónicos

Aplicações

• Bombeamento OPCPA de múltiplos estágios
• Ótica não-linear
• Outras aplicações espectroscópicas e de ótica não-linear

Descrição Os amplificadores de picossegundos da série PicoFlux de múltiplos canais foram concebidos para bombeamento OPCPA de múltiplos estágios e podem ser personalizados para até 8 canais de bombeamento com diferentes parâmetros. Oferecem uma curta duração do impulso, excelente estabilidade e qualidade superior do feixe. A conceção do amplificador regenerativo/amplificador de potência permite a sementeira por fontes externas ou internas, com amplificadores regenerativos bombeados por díodo que asseguram impulsos estáveis de nível mJ. A modelação avançada do feixe assegura perfis espaciais suaves e a baixa despolarização permite uma geração eficiente de harmónicas. O front-end de fibra completa, desenvolvido pela Ekspla, introduz caraterísticas como o semeador de onda dupla e a formação de rajadas, e suporta amplificadores de itérbio ultra-rápidos e potentes para aplicações científicas mais alargadas. Sistemas fornecidos

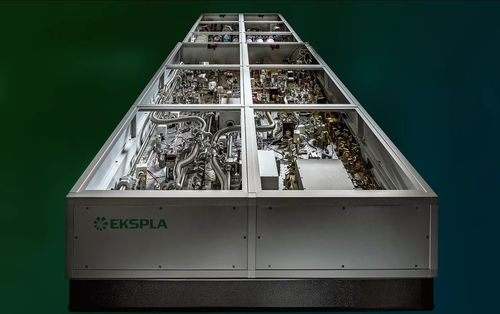

• Visão externa típica do sistema laser PicoFlux P1301k-x4-SH bombeando OPCPA (ELI-ALPS, sistema SYLOS2A)

Opções

• Duração de pulso personalizada entre 20 ps e 300 ps (disponível com semeador interno e externo; encurtamento abaixo de 90 ps reduz a energia de saída proporcionalmente)
• Taxa de repetição de pulso de 50 Hz ou 100 Hz (a energia pode ser aumentada ~4 vezes em comparação com sistemas de 1 kHz)
• Taxa de repetição de pulso de 2 kHz (reduz a energia de saída da fundamental em ~50%)
• Perfil de feixe espacial tipo gaussiano (reduz a energia de saída da fundamental em ~80%)
• Entrada de semeador externo via estágio de alargamento espetral motorizado (requer >1.5 nJ por pulso @ 800 nm, 100 fs)
• Opção de loop de bloqueio de fase para bloqueio preciso do sinal de RF externo (jitter de sinal elétrico para ótico ≤ 3 ps)
• Saídas de segundo, terceiro e quarto harmônicos (eficiência de conversão do fundamental: ~50%, ~30%, ~10%; não simultâneo com a saída fundamental)
• Resfriamento água-ar (substitui ou complementa a unidade de resfriamento água-água; a dissipação de calor é igual ao consumo total de energia)

Especificações

• Variantes de modelos: PicoFlux P2k10-x4, PicoFlux P1301k-x8, PicoFlux P1k100-Burst, PicoFlux P810k-1030
• Energia de saída (fundamental): até 4 × 2200 mJ, 8 × 130 mJ, 1.4 J Burst (4×300 mJ + 4×50 mJ), 8 mJ a 1030 nm
• SH: até 4 × 1400 mJ, 8 × 85 mJ
• TH: até 4 × 660 mJ, 8 × 50 mJ
• FH: até 4 × 220 mJ, 8 × 15 mJ
• Taxa de repetição de impulsos: 10 Hz, 1 kHz, 100 Hz, 10 kHz (dependendo do modelo)
• Duração do pulso: 90 ± 10 ps (padrão), 1 ± 0,2 ps (modelo P810k-1030), personalizável 20-300 ps
• Estabilidade da energia do pulso (fundamental): ≤ 0,6%, ≤ 0,5%, ≤ 1%, ≤ 0,5% (dependente do modelo)
• Desvio de potência a longo prazo: ±2%, ±1,5%
• Perfil espacial do feixe: Super-Gaussiano ou Gaussiano (dependente do modelo)
• Diâmetro do feixe: ~23 mm, ~7 mm, ~11 e 5 mm, ~6 mm
• Estabilidade de apontamento do feixe: ≤ 30 µrad, ≤ 20 µrad
• Divergência do feixe: ≤ 0,5 mrad
• Contraste pré-pulso: >200:1
• Jitter de pulso ótico (Trig out): ≤ 100 ps, ≤ 50 ps
• Com opção PLL: ≤ 2 ps
• Polarização: linear
• Tamanho da cabeça do laser (L×L×H mm): 1500 × 3600 × 500 (2 ou 4 unid.), 700 × 2000 × 300, 900 × 1200 × 300
• Tamanho da fonte de alimentação (L×L×A mm): 553 × 600 × 1800 (4 unid.), 553 × 952 × 600
• Comprimento umbilical: 5 m, 2,5 m, 3 m
• Potência eléctrica: 208, 380 ou 400 V CA, trifásica, 50/60 Hz; ou 208-240 V CA, monofásica, 50/60 Hz
• Consumo de energia: ≤ 40 kVA, ≤ 60 kW, ≤ 5 kW, ≤ 3.5 kW
• Abastecimento de água: ≤ 40 l/min, 2 Bar, max 15 °C; ≤ 5 l/min, ≤ 15 l/min
• Temperatura ambiente de funcionamento: 22 ± 2 °C
• Temperatura ambiente de armazenamento: 15-35 °C
• Humidade relativa (sem condensação): ≤ 80%
• Sanidade do local: Classe ISO 7
