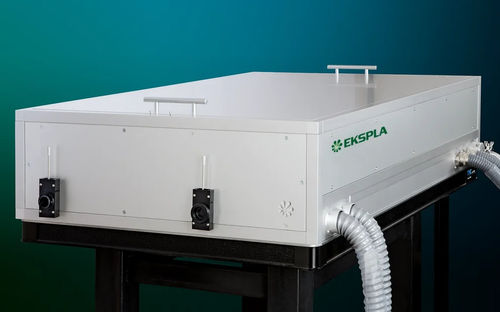

Sistema de laser pulsado NanoFlux HP

de nanossegundosQ switchde estado sólido

A série NanoFlux HP são sistemas amplificadores de nanosegundos bombeados por diodo de alta potência projetados para fornecer pulsos de alta energia em altas taxas de repetição. Esses sistemas amplificadores de nanosegundos Nd:YAG com chaveamento Q eletro-óptico são baseados em tecnologia testada na indústria e são adequados para aplicações que exigem pulsos de alta intensidade e alto brilho com um perfil de feixe uniforme e baixa divergência. O sistema pode ser personalizado para requisitos específicos, incluindo a integração da fonte de semente do cliente, saídas multicanais, amplificação por rajada e mais. O oscilador mestre pode produzir pulsos tão curtos quanto alguns nanosegundos, e os amplificadores de potência usam modelagem espacial do feixe para alcançar um perfil de feixe de saída Super-Gaussiano. Geradores harmônicos com aquecedores estabilizados em temperatura estão disponíveis para geração harmônica de segunda e terceira ordem, garantindo alta pureza espectral. O controle do sistema é possível via painel de controle, USB, LAN e opcionalmente RS232, com software dedicado para Windows. A série NanoFlux HP oferece várias opções de personalização, como um gabinete portátil de grau industrial com fontes de alimentação integradas e unidades de resfriamento.

Características

• Até 5 J a 1064 nm de energia de pulso de saída
• Taxa de repetição de até 1 kHz
• Versão multicanal: 2 J por canal a 1064 nm
• Durações de pulso de 2 ns a 500 ns
• Perfil de feixe espacial Super-Gaussiano
• Baixo custo de manutenção e longa vida útil do diodo
• Opção de controle de duração de pulso variável e forma de pulso temporal (AWG) disponível
• Várias possibilidades de personalização para se adequar a aplicações específicas
• Câmaras de bombeamento de diodo de alta eficiência
• Pequena pegada da cabeça do laser e integração OEM mediante solicitação
• Diagnósticos internos do sistema
• Compensação de birrefringência induzida termicamente para altas taxas de repetição de pulsos
• Sistema de vácuo integrado para tradução de imagem para um perfil de feixe Super-Gaussiano suave
• Versão de rajada disponível
• Geradores de harmônicos de segunda e terceira ordem estabilizados termicamente opcionais
• Gabinete laser portátil de grau industrial com fontes de alimentação integradas e unidades de resfriamento opcionais

Aplicações

• Espalhamento de Thomson
• Bombeamento OPCPA de múltiplos estágios
• Óptica não linear
• Bombeamento Ti:S

Opções

• AWG: Gerador de forma de onda arbitrária para controle de forma de pulso temporal na faixa de 1–50 ns por passo de 125 ps
• AW: Opção de resfriamento ar-água, substitui ou complementa a unidade de resfriamento água-água
• Fornecimento de vácuo externo: Bomba de vácuo externa e tubulação
• Opção multicanal: Saídas múltiplas de mesma ou diferente comprimento de onda/energia, até 8 canais
• G: Perfil de feixe espacial tipo Gaussiano (reduz a energia de saída do fundamental em ~80%)

Especificações

• Energia de saída (a 1064 nm): até 5 J (dependente do modelo)
• Energia de saída (a 532 nm): até 3 J (dependente do modelo, módulo harmônico opcional)
• Energia de saída (a 355 nm): até 1,2 J (dependente do modelo, módulo harmônico opcional)
• Taxa de repetição de pulso: até 1 kHz
• Duração do pulso: 5 ± 1 ns padrão, rajadas ajustáveis disponíveis
• Estabilidade de energia de pulso: ≤0,5% a 1064 nm, ≤0,8% a 532 nm, ≤2% a 355 nm
• Desvio de potência a longo prazo: ±2%
• Perfil espacial do feixe: Super-Gaussiano
• Diâmetro do feixe: 7–15 mm (dependente do modelo)
• Estabilidade de apontamento do feixe: ≤30 µrad
• Divergência do feixe: ≤0,5–0,7 mrad
• Jitter de pulso óptico: ≤0,2 ns
• Polarização: linear
• Tamanho da cabeça do laser (L×C×A): 600×1200×300 mm a 900×2000×300 mm (dependente do modelo)
• Tamanho da fonte de alimentação (L×C×A): 553×600×830 mm a 553×600×1800 mm (dependente do modelo)
• Comprimento do umbilical: 2,5 m (até 5 m disponível mediante solicitação)
• Requisitos de energia: 208, 380 ou 400 V AC, trifásico, 50/60 Hz
• Consumo de energia: ≤6–20 kW (dependente do modelo)
• Fornecimento de água: ≤8–20 l/min, 2 Bar, máx 20 °C
• Temperatura ambiente de operação: 22 ± 2 °C
• Temperatura ambiente de armazenamento: 15–35 °C
• Umidade relativa (sem condensação): ≤80%
• Limpeza da sala: ISO Classe 7

Nota

• O laser deve estar conectado à eletricidade principal o tempo todo. Se desconectado por mais de 1 hora, é necessário um período de aquecimento de algumas horas antes de ligá-lo.
