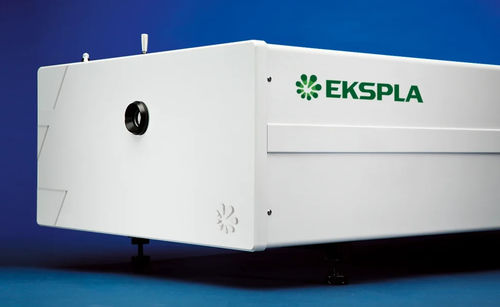

Amplificador de sinal PicoFlux HE

RFde picossegundos

A série PicoFlux HE é constituída por amplificadores de picossegundos bombeados por lâmpada de flash de alta energia, concebidos para fornecer impulsos de picossegundos de alta energia a 1064 nm. Estes amplificadores oferecem uma elevada energia de impulso, uma excelente estabilidade de energia de impulso para impulso e uma qualidade de feixe superior, o que os torna ideais para aplicações exigentes, como o bombeamento OPCPA, a ótica não linear e a espetroscopia avançada. Caraterísticas

• Amplificadores de picossegundos bombeados por lâmpada de flash
• Energias de pulso até 2.2 J
• Duração do impulso de 20 - 300 ps
• Taxa de repetição de impulsos de 10 Hz
• Amplificador regenerativo bombeado por díodo
• Fonte de sementeira interna ou externa
• Modelação avançada do feixe para alta energia de impulso
• Projeto com compensação da birrefringência induzida termicamente menos de 10 ps RMS jitter de pulsos de sincronização para disparo da câmara de raia
• Controlo através de interfaces USB e LAN com o software de controlo Windows fornecido (RS232 opcional)
• Sistema de relé de imagem de vácuo
• Opção de geradores de segundo, geradores de segunda, terceira e quarta harmónicas estabilizados à temperatura
• Opção de sincronização extremamente precisa com o sinal RF externo com opção PLL
• Opção de perfil de feixe espacial tipo Gaussiano com ajuste Gaussiano > 85% no campo próximo
• Opção de duração de pulso reduzida para 20 ps

Aplicações

• Espectroscopia resolvida no tempo
• Espectroscopia SFG/SHG
• Espectroscopia não linear
• BombeamentoOPCPA
• BombeamentoOPG/OPA
• Sensoriamento remoto por laser
• Rastreio por satélite
• Outras aplicações espectroscópicas e de ótica não linear

Descrição Os amplificadores de alta energia da série PicoFlux foram concebidos para produzir impulsos de picossegundos de alta energia a 1064 nm. A alta energia de pulso, a excelente estabilidade de energia pulso a pulso e a qualidade superior do feixe tornam esses amplificadores adequados para aplicações como bombeamento OPCPA, ótica não linear e outras. Amplificador regenerativo / Design de amplificador de potência Os amplificadores da série PicoFlux foram concebidos para serem alimentados por uma fonte de alimentação externa. O amplificador regenerativo bombeado por díodo assegura a amplificação do sinal de semente para um impulso estável de nível mJ para posterior amplificação em amplificadores lineares. A modelação avançada do feixe assegura um perfil espacial do feixe suave e sem pontos quentes na saída do laser. A baixa despolarização da luz permite a geração de alta eficiência até ao 4º harmónico com geradores de harmónicos incorporados opcionais. Em alternativa, pode ser fornecido um semeador interno para satisfazer os requisitos do cliente. Geradores de harmónicas incorporados Os geradores de harmónicas de cristal não-linear com ajuste angular montados em aquecedores com temperatura estabilizada são utilizados para a geração da segunda, terceira e quarta harmónicas. O sistema de separação de harmónicas assegura uma elevada pureza espetral da radiação e direciona-a para as portas de saída. Controlo simples e conveniente do laser O amplificador pode ser controlado através de interfaces USB e LAN (RS232 como opcional). O software de controlo para Windows é fornecido para uma operação conveniente a partir de um computador pessoal. Opções

• Duração de pulso personalizada entre 20 ps e 300 ps (encurtamento abaixo de 90 ps reduz a energia de saída proporcionalmente)
• Perfil de feixe espacial tipo gaussiano (reduz a energia de saída do fundamental em ~80%)
• Entrada de semeador externo via estágio de alargamento espetral motorizado (requer >1.5 nJ por pulso @ 800 nm, ≤100 fs)
• Opção de loop de bloqueio de fase (PLL) para bloqueio preciso do sinal de RF externo (jitter de sinal elétrico para ótico ≤3 ps)
• Saídas de segundo, terceiro e quarto harmônicos (eficiência de conversão do fundamental: ~50%, ~30% e ~10%, respetivamente; não simultâneo com a saída fundamental)
• Arrefecimento água-ar (substitui ou complementa a unidade de arrefecimento água-água; a dissipação de calor é igual ao consumo total de energia)

Especificações

• Variantes de modelos: PicoFlux P30010, P60010, P1k10, P2k10
• Energia de saída (fundamental): 300 mJ, 600 mJ, 1000 mJ, 2200 mJ
• SH output: 200 mJ, 400 mJ, 650 mJ, 1400 mJ
• Saída TH: 90 mJ, 180 mJ, 300 mJ, 660 mJ
• Saída FH: 30 mJ, 60 mJ, 100 mJ, 220 mJ
• Taxa de repetição de impulsos: 10 Hz
• Duração do pulso: 90 ± 10 ps (outras durações entre 20-300 ps disponíveis)
• Estabilidade da energia do pulso (fundamental): ≤0,6%
• Estabilidade da energia do pulso (SH): ≤0,8%
• Estabilidade da energia do pulso (TH): ≤2%
• Estabilidade da energia do pulso (FH): ≤3%
• Desvio de potência a longo prazo: ±2%
• Perfil espacial do feixe: Super-Gaussiano (6-11ª ordem no campo próximo)
• Diâmetro do feixe: 9 mm, ~11 mm, ~17 mm, ~23 mm (dependendo do modelo)
• Estabilidade de apontamento do feixe: ≤30 µrad
• Divergência do feixe: ≤0,5 mrad
• Contraste pré-pulso: >200:1 (1000:1 disponível mediante solicitação)
• Jitter de pulso ótico (Trig out): ≤100 ps; (Pre-Trig out): ≤50 ps; (Com opção PLL): ≤2 ps
• Polarização: linear
• Tamanho da cabeça do laser (L×L×H mm): 600×1200×300, 600×1500×300, 600×1800×300, 900×1800×300
• Tamanho da fonte de alimentação (L×L×H mm): 553×600×650, 553×600×830, 553×600×1230
• Comprimento do umbilical: 2,5 m (até 10 m disponível mediante solicitação)
• Potência elétrica: 200-240 V CA, monofásico, 47-63 Hz (P30010, P60010); 208, 380 ou 400 V CA, trifásico, 50/60 Hz (P1k10, P2k10)
• Consumo de energia: ≤2 kVA, ≤2.5 kVA, ≤4.5 kVA, ≤7 kVA
• Abastecimento de água: ≤3 l/min (P30010), ≤6 l/min (P60010), ≤12 l/min (P1k10), ≤14 l/min (P2k10), 2 Bar, max 20°C (P2k10: max 15°C)
• Temperatura ambiente de funcionamento: 22 ± 2°C
• Temperatura ambiente de armazenamento: 15-35°C
• Umidade relativa (sem condensação): ≤80%
• Limpeza do ambiente: Classe ISO 7
