Máquina de ensaio multiparâmetros Model 111

de deformaçãoautomáticacontrolada por CLP

Visão geral do produto

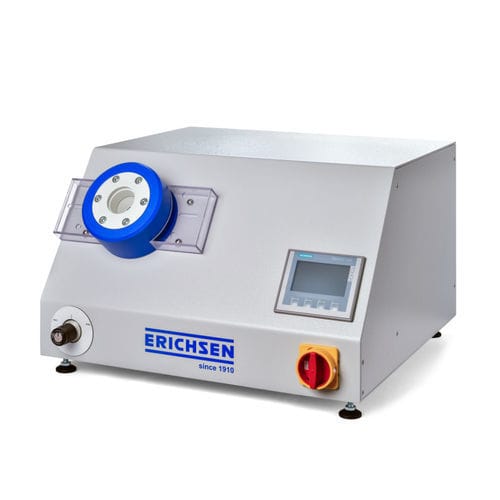

A máquina de embutimento eletro-hidráulica Erichsen – Modelo 111 é uma máquina de teste de chapas controlada eletronicamente com acionamento eletro-hidráulico e força de tração máxima de 45 kN. Seu design funcional garante facilidade de uso e está equipada com uma interface de painel de toque clara, permitindo fácil navegação, cinco programas livremente programáveis e trocas de ferramentas. Níveis protegidos por senha impedem acesso não autorizado.

Características principais

• O painel de toque exibe todos os parâmetros necessários: curso de tração, força de tração e velocidade de tração.
• Sistema de detecção de rachaduras ajustável individualmente.
• Procedimento de teste automático, incluindo detecção de rachaduras e liberação de amostras.
• Construção robusta para repetibilidade a longo prazo e desgaste mínimo.

Propósito e aplicação
Esta máquina é projetada para inspeção rápida e fácil de conformidade de qualidade e controle de qualidade em chapas e tiras metálicas. Sua construção robusta a torna especialmente adequada para monitoramento de produção.

• Reduz os custos de fabricação ao permitir verificações pontuais da qualidade do embutimento durante a produção.
• Permite a classificação imediata de materiais de menor qualidade na chegada, sem preparação especial de teste.
• Ajuda a determinar a espessura de chapa mais adequada para peças específicas, otimizando custo e adequação.

A avaliação quantitativa da qualidade da chapa é alcançada usando o valor de embutimento ERICHSEN, facilitando a comunicação entre produtores e usuários. A máquina fornece informações valiosas sobre a forma de rachaduras e rugosidade da superfície (tamanho do grão), indicando a qualidade e a capacidade de embutimento da chapa.

Design
O Modelo 111 é um modelo compacto de bancada que requer espaço mínimo. Todos os componentes hidráulicos e eletrônicos estão alojados em um invólucro de chapa robusta. Os elementos de controle e o painel de toque estão claramente dispostos na frente. O cilindro de teste é inclinado para operação confortável enquanto sentado. A remoção de amostras é automática após o teste, e todo o processo, incluindo a detecção de rachaduras, é automatizado.
Durante o teste de embutimento ERICHSEN, a amostra é inserida e centralizada no cilindro de teste. Após pressionar Iniciar, uma força de retenção de chapa fixa de 10 kN é aplicada, seguida pelo processo de embutimento profundo.

Normas

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

Especificações técnicas

• Acionamento: Eletro-hidráulico
• Teste: Embutimento Erichsen
• Dimensões: aprox. 620 x 370 x 700 mm
• Peso líquido: aprox. 135 kg
• Fonte de alimentação: 230 V, 3~, 50 Hz
• Curso do punção: 19 mm
• Força de tração: máx. 45 kN / 100 bar
• Velocidade de tração: máx. 150 mm/min
• Consumo de energia: 1,5 kW
• Força de retenção de chapa: 10 kN 1,5 kN
• Dimensões da amostra: máx. 105 x 2 mm (largura x espessura da chapa, para resistência à tração de aprox. 400 N/mm²)
• Portátil / Estacionário: Estacionário
