Medidor da formação de "orelhas" Model 126

ópticosem contatode laboratório

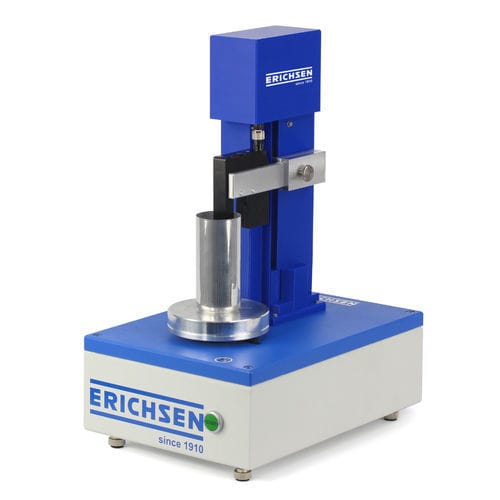

O Instrumento de Medição das Orelhas Modelo 126 Plus-Optic é um equipamento estacionário para medição axial óptica e sem contato das deformações em 'orelhas' em copos estampados e latas brutas. Regista a borda do copo durante uma rotação e fornece avaliação normalizada com protocolos exportáveis.

Visão geral

• Medição óptica sem contato das orelhas em copos estampados através de unidade de deteção óptica (Modelo 126 Plus-Optic); não é necessário um mandril mecânico — na variante Optic as peças são fixadas magneticamente na mesa rotativa.
• Composição do equipamento: mesa rotativa e cabeça de medição vertical. Nas variantes não ópticas, um mandril de garras centra e fixa a amostra.
• A medição é efetuada durante uma rotação da mesa rotativa enquanto o sensor varre a borda; em versões pneumáticas, um rolete de teste baixa sobre a amostra.
• Operação através do software de avaliação fornecido para PC ou diretamente no equipamento; o PC deverá ser fornecido pelo cliente.

Princípio de ensaio e resultados

• A unidade de medição deteta a borda durante uma única revolução e regressa à posição inicial após a medição para permitir a troca rápida da amostra.
• Formatos de saída: .pdf, .txt, .csv (importáveis para MS Excel).
• O protocolo de medição inclui (entre outros):
• He_(mm) = Altura média do earing
• He,max (mm) = Altura máxima do earing
• H_(mm) = Altura média do copo
• Z(%) = Percentagem média de earing
• Número de orelhas
• Data, lote, operador e outros metadados do protocolo

Conteúdo da entrega

• Instrumento de Medição das Orelhas, Modelo 126 Plus-Optic
• Software de avaliação
• Certificado de ensaio do fabricante M

Normas

• DIN EN 1669
• ISO 11531

Acessórios (exemplo)

• Anéis de calibração (2 anéis) — acessório (Número de encomenda: 29490132)

Especificações técnicas

• Acionamento: Eletrónico
• Peso: aprox. 12 kg
• Carcaça: Aço, pintado a pó
• Código IP: IP20
• Dimensões (C x L): 350 x 250 mm; Altura máx.: 550 mm
• Intervalo de altura do copo: 15–150 mm
• Intervalo de diâmetro do copo: 25–120 mm (outros diâmetros sob encomenda)
• Alimentação: 110–240 V AC, 50/60 Hz
• Dispositivo de deteção: ótico
• Interface de dados: USB
• Potência eléctrica: 60 VA
• Resolução do sensor: 0,014 mm
• Precisão subpixel: 0,007 mm
• Curso de medição: 25 mm
• Tempo por medição: aprox. 18 s
• Equipamento adicional necessário: PC, min. Windows 10
• Portátil / Estacionário: Estacionário
• Precisão do instrumento: ±0,04 mm
• Temperatura ambiente admissível: 10–40 ºC
• Valores de medição por revolução: ~1500
• Número de encomenda: 33970131
