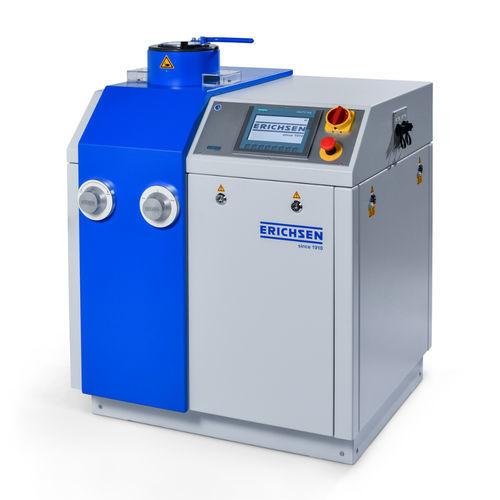

Máquina de ensaio multiparâmetros Model 134

de deformaçãoautomáticacontrolada por CLP

Visão geral do produto
A Máquina de Teste de Chapas, Modelo 134, é uma máquina de teste universal eletro-hidráulica projetada para testes de embutimento e cupping de chapas. Possui uma força de tração máxima de 120 kN e permite pré-ajustar a pressão do porta-chapas até 45 kN. A máquina inclui uma cabeça de corte com uma força de corte máxima de 200 kN, suporta sequências de teste automáticas e pode parar automaticamente em caso de falha da amostra. A operação é gerida através de um painel tátil resistivo com navegação automática de menu.

Propósito e Aplicação
Esta máquina é ideal para realizar todos os testes de embutimento profundo importantes e conhecidos para metais ferrosos e não ferrosos, bem como uma ampla gama de investigações tecnológicas adicionais. Também pode realizar o Teste de Olsen (comumente usado nos EUA) com as ferramentas apropriadas. As principais razões para usar o Modelo 134 incluem:

• Reduzir os custos de fabricação verificando pontualmente a qualidade de embutimento da chapa laminada a frio durante a produção ou nos departamentos de processo.
• Classificar materiais de menor qualidade à chegada no Departamento de Recepção de Mercadorias, permitindo uma avaliação imediata da qualidade do material fornecido sem preparações de teste especiais.
• Determinar a espessura de chapa mais apropriada para uma peça embutida específica para otimizar a relação preço-adequação para os processos de fabricação.

Design
A máquina é construída com uma carcaça de aço robusta que acomoda a cabeça de teste, incluindo um cilindro de teste com três pistões de trabalho para corte/sustentação de chapa, embutimento e ejeção. Os interruptores de parada de emergência estão localizados no painel de controle ao lado do painel tátil. Duas válvulas de controle para ajuste da força de embutimento e sustentação de chapa estão convenientemente montadas na frente. Internamente, a carcaça contém o motor de acionamento, a bomba hidráulica, o tanque de óleo, o engrenagem de controle eletro-hidráulico e os transdutores de medição eletrônicos para a detecção precisa dos parâmetros de teste.

Outras Vantagens Técnicas

• Cabeça do cilindro com trava de baioneta para acesso direto a matrizes de embutimento, anéis de corte, porta-chapas e trocas rápidas de ferramentas.
• Velocidade de embutimento infinitamente variável que permanece constante durante todo o movimento de embutimento, independentemente das mudanças de carga.
• Retenção de matriz de embutimento cardânica que assegura uma fixação constante e paralela das amostras, independentemente das variações de espessura.
• Detector de rachaduras que permite uma parada automática em caso de falha da amostra durante o Teste de Cupping ERICHSEN.

Normas

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

Dados Técnicos

• Acionamento: eletro-hidráulico
• Teste 1: Cupping Erichsen
• Teste 2: Teste de Embutimento Profundo
• Dimensões: aprox. 900 mm / 1100 mm / 800 mm (L x A x P)
• Peso, líquido: aprox. 470 kg
• Fonte de alimentação: 230/400 V AC // 50/60 Hz // 2.2 kW
• Força de tração: 120 kN
• Velocidade de embutimento: 770 mm/min
• Força de corte: máx. 200 kN
• Força do porta-chapas: máx. 45 kN
• Caminho do porta-chapas: aprox. 35 mm
• Inserção de chapa: largura máx. 110 mm
• Caminho do punção de embutimento: aprox. 60 mm
