Testador de ductibilidade Erichsen Model 102-60

para chapas metálicaspara pesquisa e desenvolvimentode produção

A máquina de embutimento eletro-hidráulica Erichsen – Modelo 102 é uma máquina de teste de chapas projetada para testes de embutimento e expansão de furo Erichsen, capaz de aplicar até 60 kN (102-60) / 80 kN (102-80) de força de tração. Possui acionamento eletro-hidráulico, desligamento automático em caso de falha da amostra e navegação de menu intuitiva através de um painel de toque.

Aplicação
Esta máquina é destinada a testar materiais na faixa de espessura média (0,1 a aproximadamente 3,0 mm), proporcionando monitoramento rápido e confiável da qualidade para produtores e usuários de chapas.

• Redução dos custos de fabricação por meio de verificações pontuais da qualidade de embutimento da chapa laminada a frio durante a produção ou no departamento de processos.
• Classificação de materiais de menor qualidade no Departamento de Recebimento de Mercadorias. Avaliação imediata da qualidade de embutimento do material fornecido sem preparação especial de teste.
• Determinação da espessura de chapa mais apropriada para uma peça embutida específica para otimizar a relação preço-adequação para fabricação.

Medição de qualidade
A medição quantitativa da qualidade da chapa é alcançada pelo teste de embutimento ERICHSEN, fornecendo uma base de comunicação entre produtores e usuários de chapas. A forma da trinca e a rugosidade da superfície (tamanho do grão) oferecem mais informações sobre a qualidade da chapa e sua adequação para embutimento.

Design

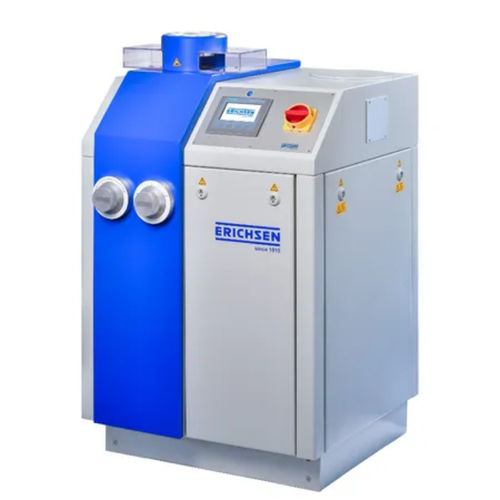

A máquina consiste em uma carcaça de chapa robusta que integra o conjunto de teste (cilindro de teste com pistão de trabalho, pistão de retenção de chapa), ferramentas de teste e sistema hidráulico. O interruptor de parada de emergência está localizado no painel de controle ao lado do painel de toque. Duas válvulas de controle para ajuste da força de tração e retenção da chapa estão montadas de forma amigável na frente da carcaça.
Durante o teste de embutimento ERICHSEN, a amostra de chapa é inserida e centralizada no cilindro de teste. A força de retenção da chapa (por exemplo, 10 kN conforme DIN EN ISO 20482) é ajustada através de uma válvula de regulação, e o processo de embutimento é iniciado selecionando a velocidade de tração necessária.
A função parada automática em caso de falha da amostra da máquina garante que a velocidade de avanço pare automaticamente quando ocorre uma trinca, garantindo resultados de teste objetivos. O valor de embutimento ERICHSEN é exibido com precisão de 0,01 mm no painel de toque.

Normas

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
