Máquina de ensaio multiparâmetros Model 146

automáticatotalmente automáticacontrolada por computador

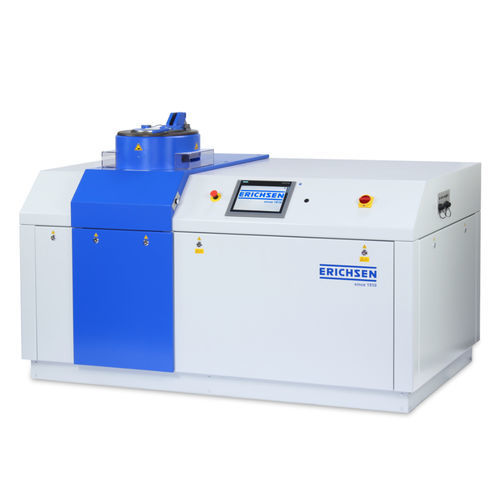

O Model 146 é uma máquina de ensaio universal para chapas eletro-hidráulica da ERICHSEN, concebida para o ensaio de cupping Erichsen, testes de embutição profunda e determinação das curvas limite de conformação (FLC). Uma variante de alta velocidade (Model 146-60) dispõe de um circuito de óleo de alto deslocamento dedicado para aumentar a velocidade do punção de tração e proporcionar comportamento de velocidade constante ao longo de todo o curso.

Aplicação

• Ensaio de copo quadrado (40 x 40 mm ou 70 x 70 mm)
• Ensaio de expansão de orifício (ISO 16630)
• Determinação das Forming Limit Curves (FLC)
• Teste LDH
• Testes de embutição profunda com libertação rápida do porta-lâmina (para teste de orelhas)
• Testes de embutição profunda com curso do punção pré-selecionado
• Ensaio de embutição profunda a altas temperaturas até 550 °C / 700 °C
• Bulge Test de acordo com ISO 16808
• Ensaio ERICHSEN de cupping para lacas e tintas de acordo com DIN ISO 1520
• Ensaio de tinta de estampagem e ensaio de copo de embutição em revestimentos em bobina
• Requisitos especiais mediante solicitação

Projeto

• Acionamento eletro-hidráulico; sequência de ensaio automática ou manual
• Controlador lógico programável para funções da máquina (controlo por PC opcional)
• Indicação digital da força de tração, força do porta-lâmina e curso do punção
• Sistema hidráulico de tripla ação com simplificações construtivas económicas:
• Punção de disco na cabeça de ensaio
• Ejetor hidráulico do copo
• Sequência de ensaio totalmente automática

Vantagens técnicas adicionais

• Cabeça do cilindro com fecho de baioneta
• Permite acesso direto às matrizes de tração, anéis de corte, porta-lâminas, etc., e mudança rápida das ferramentas
• Velocidade de tração infinitamente variável
• Uma vez definida, permanece constante durante todo o movimento de tração, independentemente de alterações de carga
• Retenção cardânica da matriz de tração
• Garante aperto paralelo e consistente da amostra, independentemente de variações de espessura

Libertação rápida do porta-lâmina e paragem do punção de tração (BSA-ZS)
A força do porta-lâmina atua sobre uma área de chapa continuamente reduzida durante a sequência de tração; para evitar o esmagamento das extremidades das orelhas quando existe forte tendência à formação, a pressão do porta-lâmina pode ser completamente libertada a uma profundidade pré-selecionada onde já não se formam dobras.

A máquina está equipada com indicação digital do curso do punção e um seletor para "BSA" ou "ZS". Quando a profundidade de tração selecionada na unidade de visualização digital é atingida, o punção pára completamente (modo "ZS") ou a força do porta-lâmina é libertada (modo "BSA").

Cabeça de ensaio elevada hidraulicamente
A elevação hidráulica da cabeça de ensaio assegura um elevado nível de segurança no trabalho e facilita os ensaios, pois a cabeça de ensaio abre-se e fecha-se hidraulicamente.

Normas

• ISO 16808
• ISO 12004
• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247
• DIN EN 1669
• ISO 11 531
• JIS Z 2249
• GB/T 15825

Características / Especificações técnicas

• Acionamento: Eletro-hidráulico
• Tipos de ensaio: Erichsen cupping, Deep Draw Test, Hole Expansion, FLC-Test, Bulge-Test
• Diâmetro do disco: até 220 mm
• Velocidade de tração: até 3000 mm/min
• Força de tração, máx.: 600 kN (146-60), 1000 kN (146-100)
• Força de corte, máx.: 800 kN (146-60), 1000 kN (146-100)
• Força porta-lâmina, máx.: 2 até 100 kN e 10 até 600 kN (146-60), 5 até 250 kN e 20 até 1000 kN ( 146-100)
• Indicadores digitais (força de tração): resolução 0,1 kN
• Indicadores digitais (força do porta-lâmina): resolução 0,1 kN
• Indicadores digitais (curso do punção): resolução 0,1 mm (a pedido 0,01 mm)
