- Máquina de ensaio totalmente automática
- ERICHSEN GmbH & Co. KG

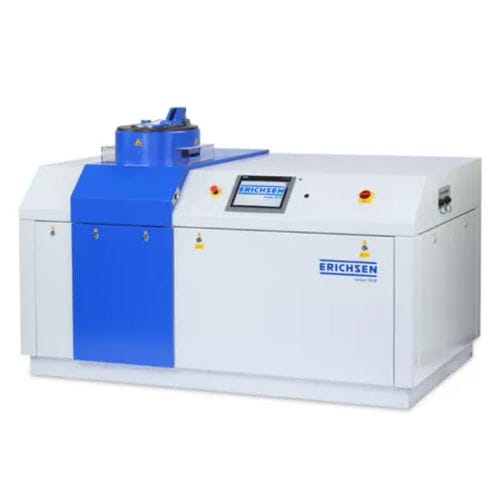

Máquina de ensaio totalmente automática Model 145controlada por computadormanualautomática
Guardar nos favoritos
Comparar
Características
- Modo de funcionamento
- totalmente automática, controlada por computador, manual, automática, controlada por CLP
- Produto testado
- para materiais metálicos, para chapa
- Tecnologia
- eletro-hidráulica
- Configuração
- ergonômica
- Outras características
- de altas temperaturas
Descrição
Visão geral
Aplicações
Projeto
Vantagens técnicas adicionais
- A Máquina de Ensaio Universal para Chapa Modelo 145 é um sistema eletro-hidráulico para ensaios de cupagem, estampagem profunda, bulge e determinação de curvas limite de conformação em chapas e bobinas ferrosas e não ferrosas.
- Variantes disponíveis: Basic – 600 kN (Model 145-60-Basic), 600 kN (Model 145-60), 1000 kN (Model 145-100). Sequências de ensaio totalmente automáticas com indicadores digitais de força e curso.
Aplicações
- Ensaio de copa quadrada (40 x 40 mm ou 70 x 70 mm)
- Ensaio de expansão de furo (ISO 16630)
- Determinação das curvas limite de conformação (FLC)
- Ensaio LDH
- Estampagem profunda com libertação rápida do porta‑chapa (para ensaios de orelhas)
- Estampagem com curso de punção pré‑selecionado
- Estampagem a altas temperaturas até 550 C
- Ensaio bulge conforme ISO 16808
- Ensaio ERICHSEN para vernizes e tintas conforme DIN ISO 1520
- Ensaio de estampagem em revestimentos de bobina e de verniz
- Ensaios especiais a pedido
Projeto
- Acionamento eletro-hidráulico; sequências de ensaio automáticas ou manuais
- Visualização digital da força de tração, força do porta‑chapa e curso do punção
- Sistema hidráulico de tripla ação para simplificar o projeto e reduzir custos
- Prensa de corte integrada na cabeça (força de corte máx. 800 kN) para cortar e estampar em um único passo
- Ejetor hidráulico para remoção fácil das copas
- Sequência totalmente automática operada por PLC com paragem automática em caso de rotura da amostra
Vantagens técnicas adicionais
- Segurança: Proteção de acesso integrada no cilindro de fixação e leitura eletrónica da posição da cabeça para impedir operação com tampa aberta
- Fácil de usar: Disposição clara dos comandos num painel inclinado ergonómico
- Cabeça de cilindro com fecho bayoneta: Permite acesso direto a matrizes, anéis de corte e suportes para trocas rápidas de ferramenta
- Velocidade de tração infinitamente variável: A velocidade definida mantém‑se constante ao longo do curso, independentemente das variações de carga
- Fixação cardânica da matriz: Garante aperto paralelo e consistente independentemente das variações de espessura
- Libertação rápida do porta‑chapa (BSA) — opcional: Reduz a força do porta‑chapa num percurso de punção pré‑selecionado para evitar o esmagamento das abas
- Paragem do punção (ZS) — opcional: A máquina pára na posição de punção pré‑selecionada (função até aprox. 20 mm/min)
