Testador de ductibilidade Erichsen Model 100

para chapas metálicaspara pesquisa e desenvolvimentode produção

Visão geral
O Modelo 100 é uma máquina de cupping Erichsen manual, de bancada, para avaliação da conformabilidade de chapas e folhas segundo o ensaio de cupping Erichsen normalizado. Destina-se a operação simples e de baixo esforço e é adequada para verificações limitadas em fábrica e materiais mais finos.

Aplicação
A máquina manual destina-se a medir as propriedades de tracção de metais ferrosos e não ferrosos e de folhas finas; é particularmente adequada quando são necessários apenas ensaios limitados de conformação da chapa e para materiais e folhas mais finos.

Finalidade
O Modelo 100 fornece um meio rápido e simples de determinar a qualidade de tracção da chapa, permitindo identificar o material de menor custo adequado para uma peça embutida. O valor de cupping Erichsen normalizado também revela o tamanho do grão na superfície na ponta do abaulamento e pode ser usado na especificação de materiais para compras.

Descrição

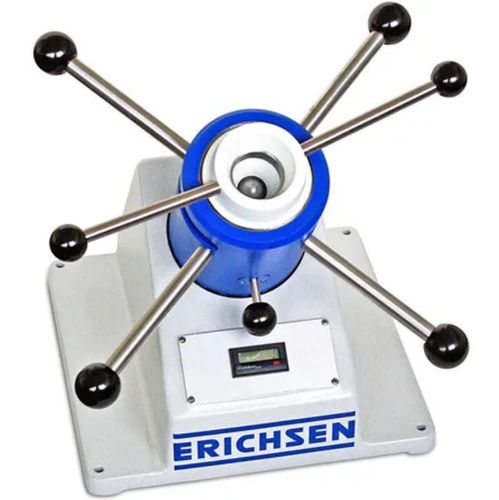

Unidade de bancada com corpo em ferro fundido e cabeça de ensaio cilíndrica. A amostra ou folha é introduzida pela abertura da cabeça de ensaio, a cabeça é apertada contra uma manga de localização para prender a amostra com a força de retenção padrão, e o pino da embraiagem é puxado para iniciar o processo de cupping. O valor atual de cupping é mostrado num contador digital. O processo de conformação e o aparecimento de fissuras podem ser observados de cima através do suporte; em iluminação fraca ou com ferramentas de ensaio pequenas recomenda-se um microscópio com iluminação a pilhas.

Conteúdo da entrega

• Máquina de ensaio para chapa, Modelo 100
• Ferramenta de ensaio nº 27
• Lubrificante padrão conforme DIN, ISO e EURONORM
• Manual de instruções

Normas

• ISO 8490
• EN 14-58
• EN 14-67
• EN ISO 20482
• JIS Z-2247

Especificações técnicas

• Acionamento: Manual
• Ensaio: Cupping Erichsen
• Dimensões (L × P × A): aprox. 340 × 350 × 450 mm
• Curso do punção: máx. 18 mm
• Força de tracção: 30 kN
• Velocidade de conformação: Manual
• Força do porta‑amostra: 10 kN (ajuste fixo)
• Portátil / Estacionário: Estacionário
• Largura da amostra: 13 – 90 mm
• Visualização do resultado: Digital (precisão 0,1 mm)
• Espessura da amostra: 0,1 – 1,5 mm (folhas — espessura mínima: 0,005 mm)
