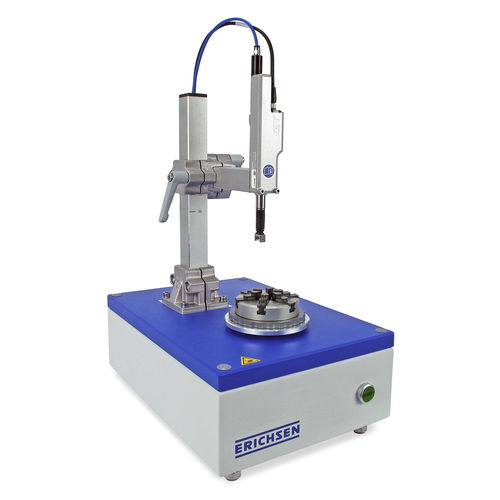

Medidor da formação de "orelhas" Model 126 Plus

mecânicode contatoelétrico

Aparelho de medição de lóbulos, para godés de 15-50 mm de diâmetro, altura máx. do godé de 100 mm Special Testing Ear Measuring Instrument Model 126 Plus O aparelho de medição de lóbulos, modelo 126 Plus, é aplicado na medição axial de godés de embutidura profunda e latas em bruto. As normas comuns são DIN EN 1669 e ISO 11531. O aparelho consiste numa mesa giratória, num mandril de garras e numa cabeça de medição vertical (com rolo de medição e sonda de medição longitudinal). Um mandril de garras fica e centra o godé. A cabeça de medição pode ser ajustada em diferentes diâmetros e alturas de ensaio. Durante uma rotação da mesa giratória, a cabeça de medição obtém a forma do canto do godé, a chamada lobularidade.
