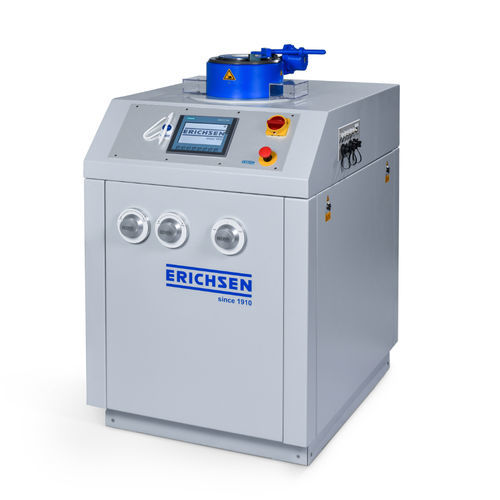

Máquina de ensaio multiparâmetros Model 142

de deformaçãoautomáticacontrolada por CLP

Visão geral do produto
A Máquina de Teste Universal para Chapas Modelo 142 é uma máquina eletro-hidráulica projetada para sequências de teste totalmente automáticas com desligamento em caso de falha da amostra, suportando uma força de tração máxima de 200 kN (142-20) / 400 kN (142-40). É adequada para uma ampla gama de testes de embutimento e cupping em metais ferrosos e não ferrosos, bem como para investigações tecnológicas adicionais.

Aplicação

• Realiza todos os testes de embutimento importantes e conhecidos para metais ferrosos e não ferrosos
• Projetada para investigações tecnológicas adicionais, como o Teste de Cupping ERICHSEN e o Teste de Copo de Embutimento em folhas e tiras
• Os tipos de teste relevantes incluem:
• Teste de Copo Quadrado (40 x 40 mm)
• Teste de Expansão de Furo (Teste KWI)
• Teste de Expansão de Furo (ISO 16630)
• Teste de Embutimento com Liberação Rápida do Suporte de Blanqueamento (para Teste de Orelhas)
• Teste de Embutimento com Curso de Punção Predefinido
• Teste de Embutimento em Altas Temperaturas até 550 C
• Teste de Cupping ERICHSEN para Laca e Tinta (DIN ISO 1520)
• Teste de Laca de Estampagem e Teste de Copo de Embutimento em Revestimentos de Bobina
• Requisitos especiais sob consulta

Design
A máquina consiste em um gabinete sólido feito de aço de alta resistência, integrando o agregado de teste (cilindro de teste com pistão de trabalho, placa de suporte de chapa e matriz). Todos os componentes são facilmente acessíveis, permitindo trocas rápidas de ferramentas. O painel de toque oferece uma navegação clara no menu com 99 programas livremente programáveis e níveis protegidos por senha para segurança.

A sequência de operação é projetada para conforto, permitindo corte, embutimento e ejeção de copo em uma única operação. O acionamento eletro-hidráulico permite controle automático e manual, gerenciado por um controlador lógico programável. A tela inicial exibe todos os parâmetros necessários, e a máquina inclui um sistema de detecção de rachaduras ajustável individualmente.

Simplificações de economia de custos

• Prensa de corte na cabeça de teste
• Ejetor de copo hidráulico
• Sequência de teste totalmente automática com parada em caso de falha da amostra (a partir de 0,3 mm de espessura de chapa)

Outras vantagens técnicas

• Cabeça do cilindro com trava de baioneta para acesso direto a matrizes de embutimento, anéis de corte, suportes de blanqueamento e trocas rápidas de ferramentas
• Retenção cardânica que garante fixação constante e paralela da amostra, independentemente das variações de espessura

A máquina é desenvolvida para controle contínuo da produção usando métodos padronizados e estabelecidos.

Normas

• GB/T 15825
• JIS Z-2247
• DIN EN 1669
• ISO 8490
• EN 14-58
• EN 14-67
• ISO 11 531
• JIS Z 2249
• EN ISO 20482
• ISO 12004
• ISO 16808

Também disponível na versão básica.
