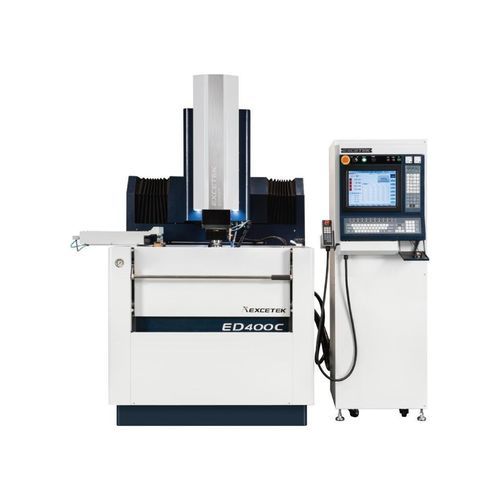

Máquina de eletroerosão por penetração ED400C

a fioCNC

Descrição curta
Eletroerosão por imersão CNC ED400C com curso X/Y 400 x 300 mm, Z 350 mm e mesa 700 x 400 mm. Indicada para produção de moldes de porte médio e aplicações gerais de sinker EDM.

Visão geral
O ED400C é uma máquina CNC de eletroerosão por imersão orientada à produção, projetada para lidar com moldes médios e operações de erosão de precisão. Equilibra volume de trabalho e espaço em oficina.

Características

• Função de erosão superior: Circuito de faísca MOSFET reduz o desgaste de eletrodos e aumenta a velocidade de erosão para acabamentos finos.
• Manutenção simples: Gerador com módulos dianteiro/traseiro, disposição de circuito clara e proteção por fusível para facilitar a manutenção e a troca de PCB.
• Projeto térmico estável: Caminhos de fluxo de calor separados para componentes quentes e circuitos frios, com dissipação melhorada para operação estável.
• Suporte pós-venda: Inclui orientação de operação, treinamento de operadores, instruções de manutenção e suporte de aplicação.

Especificação resumida (do cabeçalho do produto)
X/Y Travel: 400 x 300 mm
Z Travel: 350 mm
Work Table: 650 x 350 mm
Max. Work piece: 1000 x 550 x 340 mm

Especificações detalhadas

• Curso X/Y: 400 x 300 mm
• Curso Z: 350 mm
• Mesa de trabalho: 700 x 400 mm
• Máx. dimensão peça: 850 x 580 mm
• Máx. dimensão peça (alt./resum.): 1000 x 550 x 340 mm
• Máx. peso peça: 1000 kg
• Máx. peso eletrodo: 50 kg
• Peso da máquina: 2800 kg
• Dimensões externas (corpo + curso + tanque + gerador): 2344 x 2110 x 2410 mm
• Distância cabeça do eletrodo até a mesa: 300 ~ 650 mm

Reservatório filtro de óleo

• Capacidade do tanque: 450 L
• Peso do tanque: - kg
• Filtro de papel: 3 pcs
• Dimensões externas: embutido

Acessórios padrão

• Extintor para álcool
• Lâmpada de trabalho
• Almofada de nivelamento
• Unidade de lavagem
• Filtro de papel
• Mandril 1/2"
• Caixa de ferramentas
• Aperto jiq

Opções

• Sistema de arrefecimento de óleo
• Pedestal magnético permanente
• Circuito de faísca em carboneto de tungsténio

Especificações técnicas

• Modelo: ED400C
• Série: CNC Series
• Curso X/Y: 400 x 300 mm
• Curso Z: 350 mm
• Mesa de trabalho: 700 x 400 mm (resum.: 650 x 350 mm)
• Máx. dimensão peça: 850 x 580 mm (resum./alt.: 1000 x 550 x 340 mm)
• Máx. peso peça: 1000 kg
• Máx. peso eletrodo: 50 kg
• Peso da máquina: 2800 kg
• Dimensões totais (corpo + curso + tanque + gerador): 2344 x 2110 x 2410 mm
• Distância cabeça do eletrodo até a mesa: 300 ~ 650 mm
• Capacidade do tanque filtro óleo: 450 L
• Filtro de papel: 3 pcs
